permeâmetro de cabeça variável inteligente de grupo duplo

Descrição de produto

                                        permeâmetro de cabeça variável inteligente de grupo duplo



























































































Descrição

O permeâmetro de cabeça variável inteligente de grupo duplo BTU‑ATP‑2 é um aparelho de laboratório usado para determinar o coeficiente de permeabilidade de solos, especialmente solos de granulação grossa (solos arenosos ou misturas) que possuem altos coeficientes de permeabilidade. Os métodos tradicionais dependem de leitura, registro e cálculo manuais, que são demorados, propensos a erros humanos e ineficientes. Baseado na lei de Darcy, este instrumento incorpora um design inteligente e uma construção melhorada, permitindo a aquisição e processamento de dados automatizados por computador. Elimina leituras manuais, reduz o erro humano, melhora significativamente a precisão e a eficiência do teste e reduz bastante a intensidade do trabalho.

Padrões de teste

• ASTM D2434(Método de teste padrão para permeabilidade de solos granulares)
• ASTM D5084(Métodos de teste padrão para medição de condutividade hidráulica de solos usando carga variável)
• ISO 17892-11(Ensaios laboratoriais geotécnicos – Determinação de permeabilidade)
• GB/T 50123-2019(Padrão para método de teste geotécnico – Seção de permeabilidade de altura variável)

Especificação



Item	Parâmetro
Estrutura	Grupo duplo (2 canais independentes)
Diâmetro da amostra	100 milímetros
Altura da amostra (caminho do fluxo)	100 milímetros
Alcance da cabeça	0 – 600 mm
Resolução da cabeça	1mm
Precisão da cabeça	±0,3% da escala completa
Materiais aplicáveis	Solos arenosos ou mistos (solos de granulação grossa)
Capacidade do tanque de abastecimento de água	Aprox. 2 L (recarga automática por microbomba)
Tubos de medição de nível de água	Dois conjuntos de tubos acrílicos de 20 mm de diâmetro
Configuração da válvula	Válvula de esfera de 3 vias e 2 posições + conexão de conexão rápida + dispositivo de reação apertado manualmente
Aquisição de dados	Software de aquisição e processamento automatizado por computador

Detalhe



• Célula de permeabilidade: Inclui célula, base da célula, pistão de pressão superior, suporte de fixação, etc.
• Design antiperda de partículas: Um dispositivo de reação apertado manualmente é adicionado acima da célula de permeabilidade, e a base é equipada com uma válvula esférica de 3 vias e 2 posições e acessórios de conexão rápida para prevenir eficazmente a perda de partículas finas durante o teste de solos de granulação grossa.
• Sistema de abastecimento de água: Uma microbomba enche automaticamente o tanque de água de 2 L para manter uma altura manométrica estável.

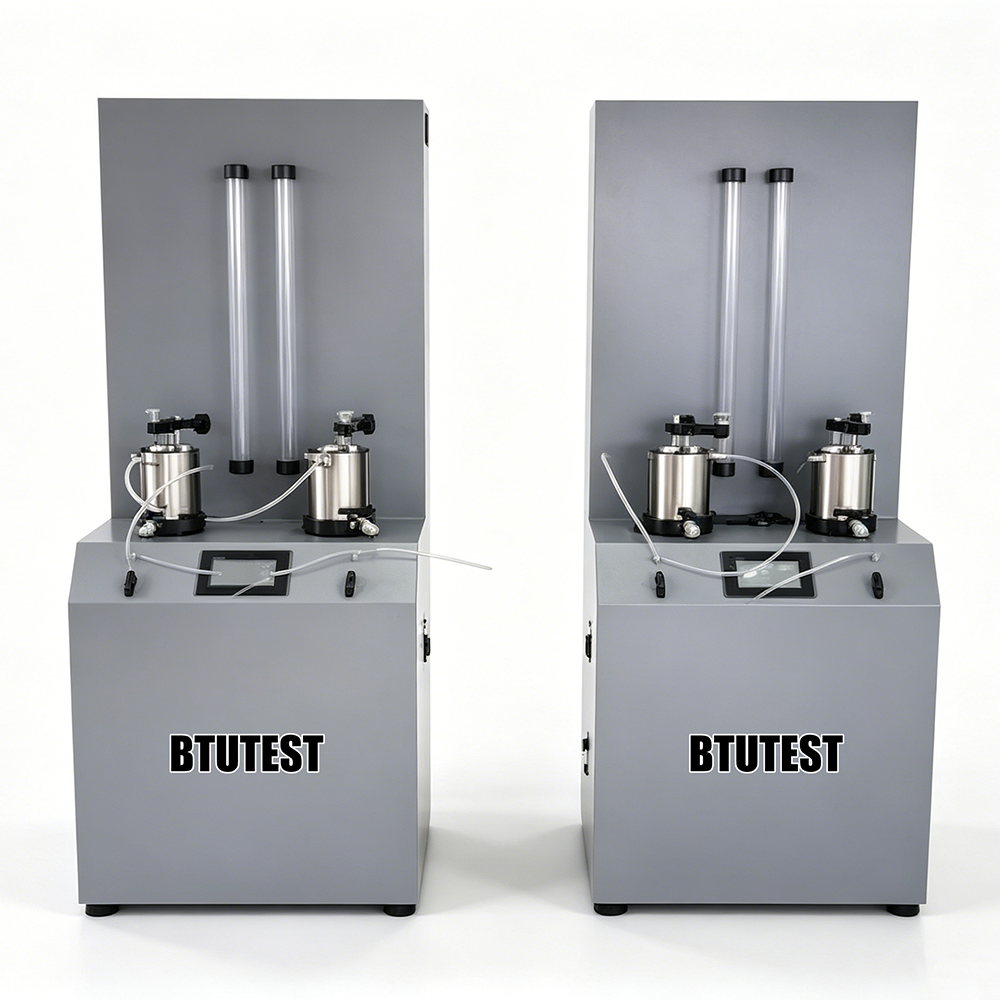

• Painel de medição de nível de água: Dois conjuntos de tubos acrílicos de nível de água (20 mm de diâmetro) permitem uma leitura visual clara da altura da cabeça (0–600 mm), enquanto o sistema registra simultaneamente os dados de forma automática.
• Aquisição automatizada: Um software dedicado de aquisição e processamento baseado em computador registra automaticamente as mudanças de cabeçote ao longo do tempo, sem intervenção manual.
• Melhoria direcionada: Projetado especificamente para solos de granulação grossa (alta permeabilidade, curta duração do teste), resolvendo problemas de velocidade de leitura manual insuficiente e baixa precisão.

Aplicativo



• Determinação dos coeficientes de permeabilidade de solos arenosos, misturas de cascalho e areia e outros solos de granulação grossa
• Estudos de características de infiltração para barragens de terra, leitos de estradas, aterros e outras estruturas de engenharia
• Controle de qualidade de solos de granulação grossa usados ​​como materiais de preenchimento
• Ensino e testes automatizados em laboratórios geotécnicos universitários e de pesquisa
• Aquisição rápida de parâmetros de permeabilidade para camadas de solo de alta permeabilidade em investigações geotécnicas de sítios

Vantagens



• Alta eficiência de grupo duplo: testa 2 amostras simultaneamente, equilibrando eficiência e custo – adequado para testes em lotes pequenos e médios.
• Especificamente para solos de granulação grossa: Resolve problemas de permeâmetros convencionais, como entupimento, perda de partículas e leituras manuais inoportunas.
• Aquisição totalmente automatizada: O computador registra automaticamente o tempo versus o tempo, eliminando erros de leitura manual e melhorando a precisão.
• Medição de cabeça de alta precisão: resolução de 1 mm, precisão de ±0,3% FS garante dados confiáveis.
• Design antiperda de partículas: Dispositivo de reação apertado manualmente + válvula esférica de 3 vias mantêm a integridade da amostra durante o teste.
• Curta duração do teste: Leva apenas de alguns minutos a dezenas de minutos por teste, correspondendo à rápida permeabilidade de solos de granulação grossa.
• Economia de trabalho: Não há necessidade de atendimento manual; o software calcula automaticamente o coeficiente de permeabilidade e gera relatórios.

O que escolher

Exigência	Recomendação
Teste de permeabilidade de solos de granulação grossa (areia, cascalho, misturas)	Design dedicado com recursos anti-perda e aquisição automática – ideal para materiais de alta permeabilidade
Melhore a eficiência e reduza o erro humano	Estrutura dupla + aquisição automática – testa 2 amostras simultaneamente, sem leitura manual
Espaço de laboratório limitado, mas precisa de automação	O grupo duplo é mais compacto que o de 4 grupos, custo moderado e totalmente funcional
Baixa precisão e consumo de tempo com métodos manuais	Atualização para equipamentos automatizados – dados mais confiáveis, intensidade de trabalho bastante reduzida
Demonstração de ensino ou pesquisa	A interface de software intuitiva gera curvas de tempo de avanço e coeficientes de permeabilidade para fácil análise





Fluxo do Processo

• Preparação de amostras: Prepare um solo arenoso de Φ100 mm × 100 mm ou uma amostra de mistura de acordo com os procedimentos padrão.
• Instalação de amostra: Coloque a amostra na célula de permeabilidade, garanta uma boa vedação e aperte o dispositivo de reação apertado manualmente para evitar a perda de partículas.
• Conexão do sistema: Conecte os tubos de nível de água, o tanque de abastecimento de água, a válvula de 3 vias e o sistema de aquisição de computador.
• Saturação e desgaseificação: Sature a amostra usando o sistema de abastecimento de água e remova as bolhas de ar das linhas.
• Definir cabeça inicial: Defina a altura inicial da cabeça de água (dentro do intervalo de 0–600 mm).
• Iniciar teste: Ative a bomba para manter a altura manométrica; o computador registra automaticamente a queda da altura versus o tempo para cada canal.
• Cálculo automático: O software calcula o coeficiente de permeabilidade para cada amostra usando a fórmula de altura variável.
• Gerar relatório: Produza um relatório de teste incluindo curvas de tempo de cabeça e resultados de coeficiente de permeabilidade.
