Sistema de teste de características de desidratação química de estresse para meios enlameados

Descrição de produto

Sistema de ensaio das características de desidratação por esforço químico para o meio lamacento

ModeloBTU- MCFA-10

Descrição

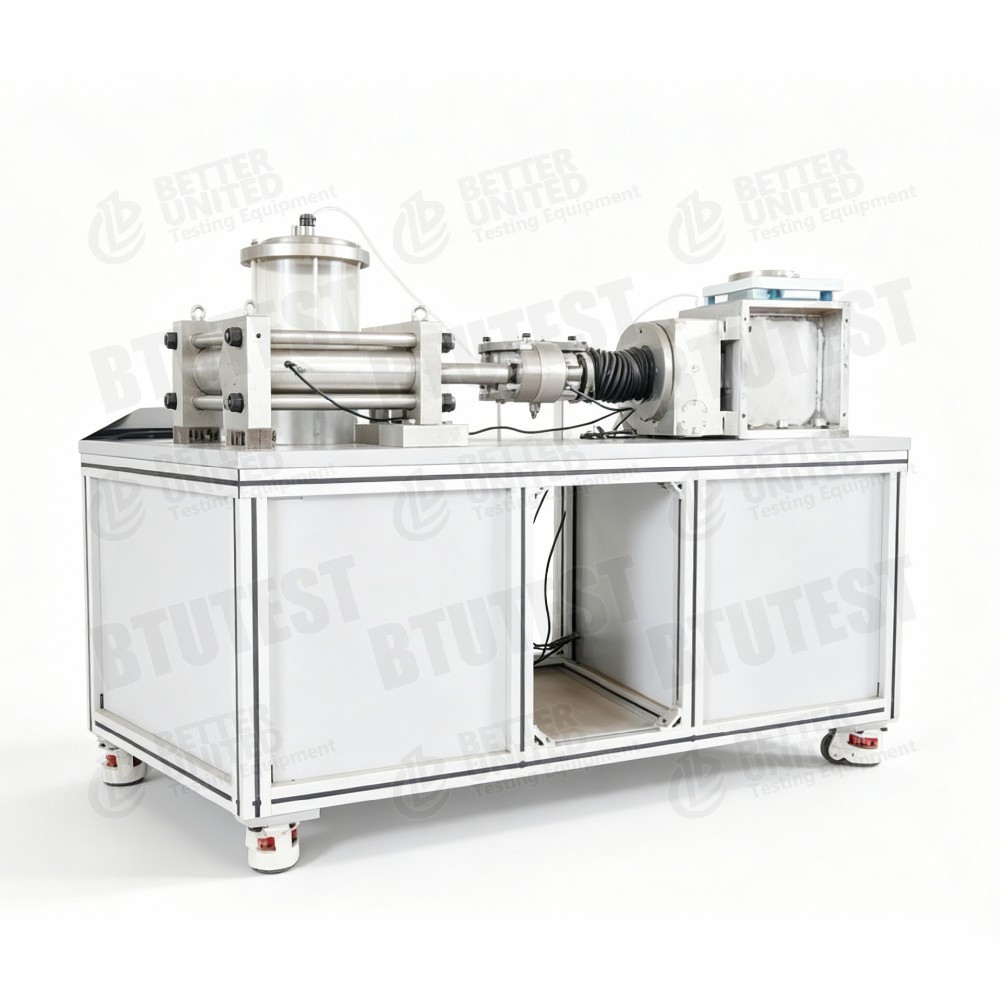

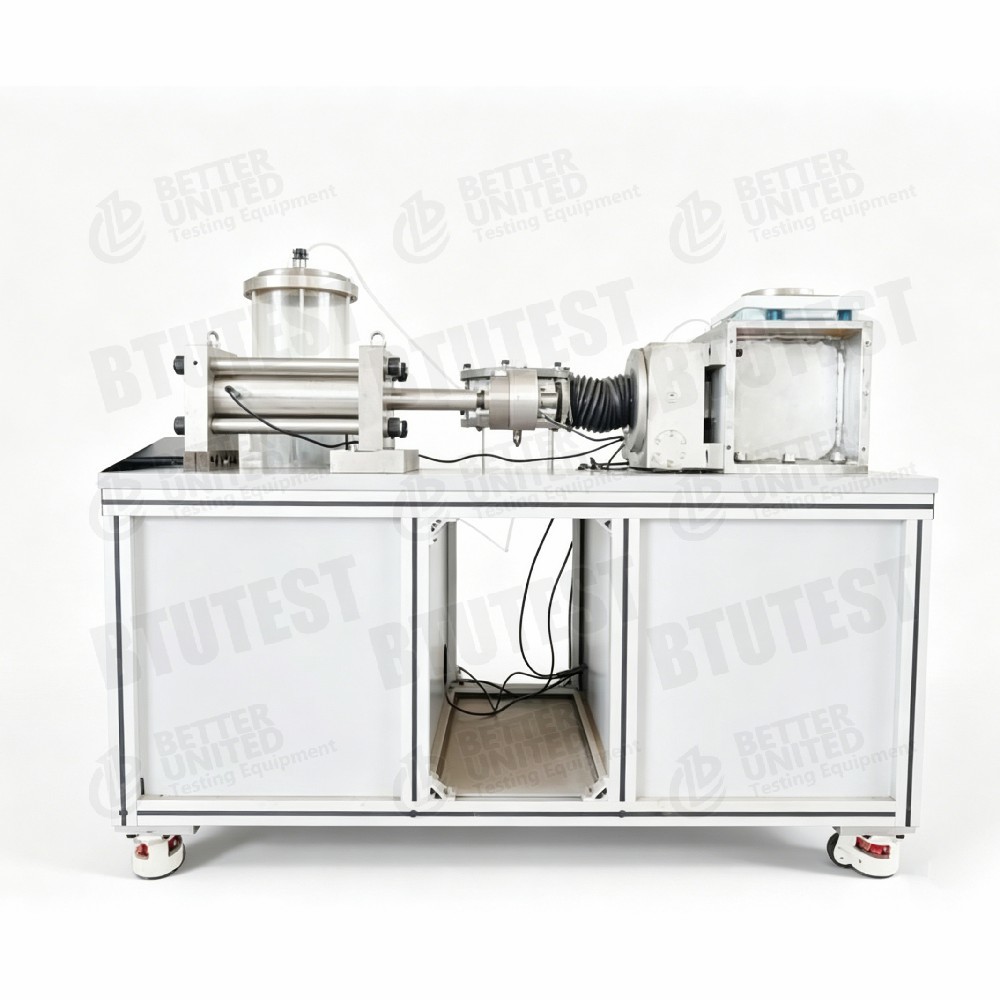

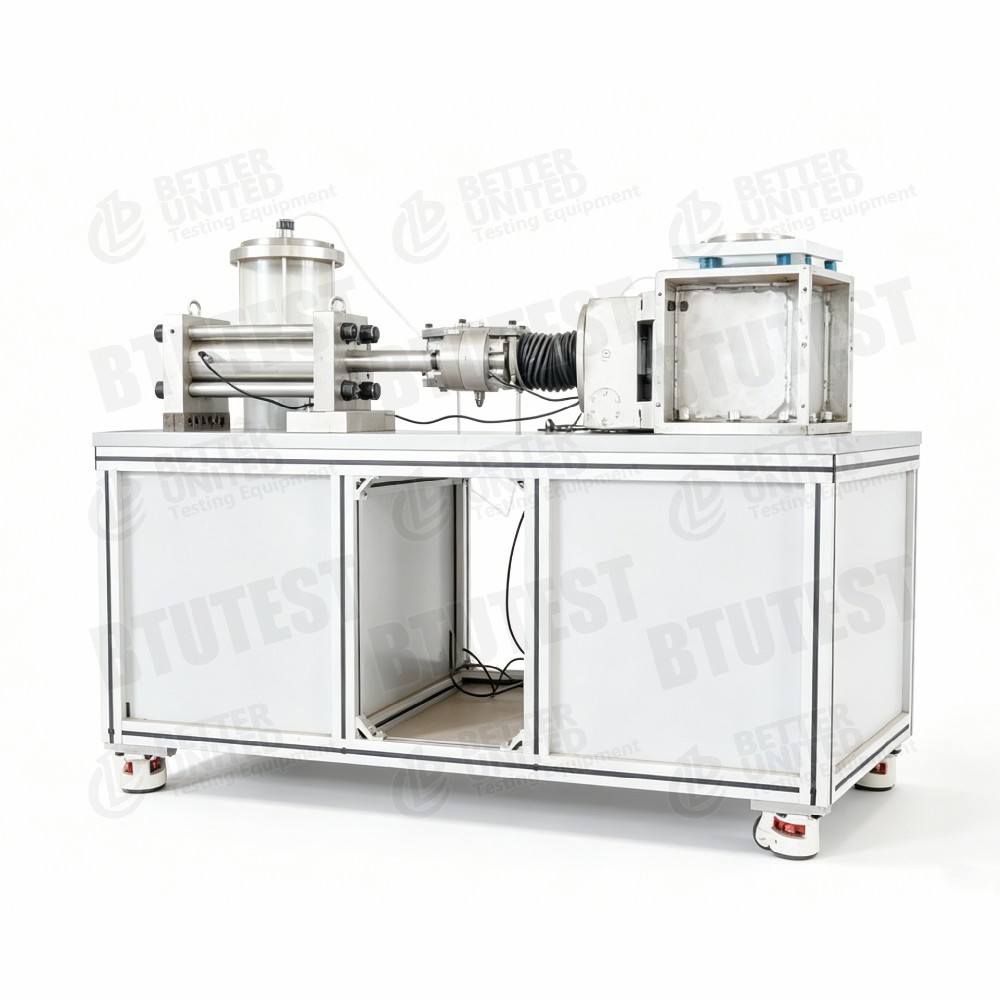

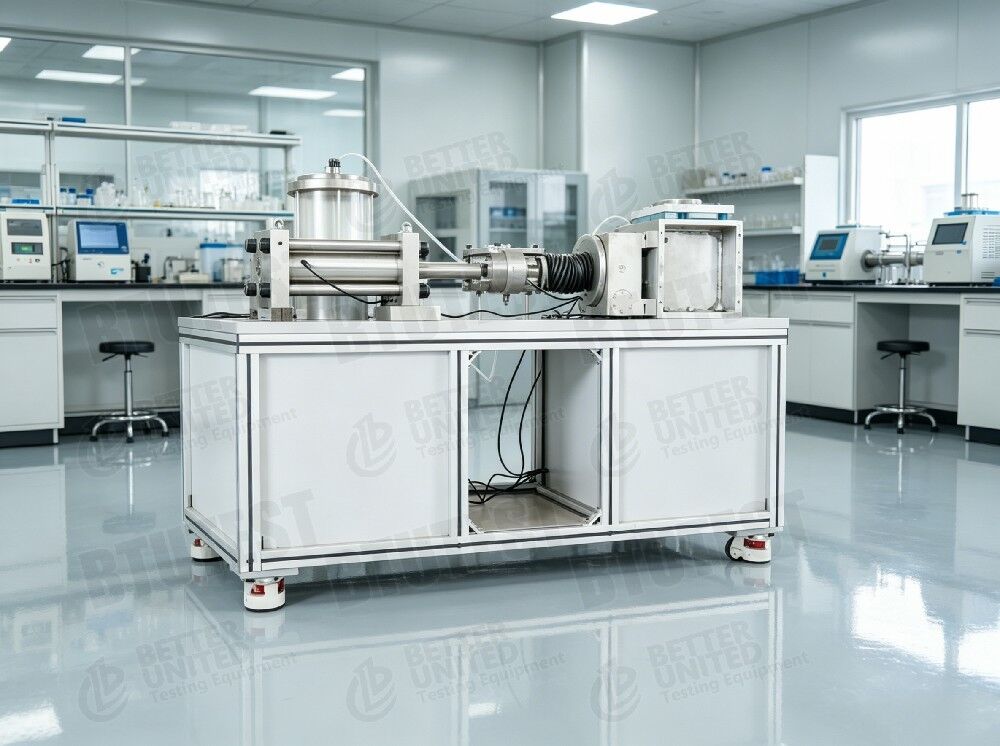

Este equipamento éSistema de ensaio das características de desidratação por esforço químico de meios lamaços (aparelho de ensaio de desidratação por pressão de lama), modeloBTU- MCFA-10, utilizado para estudar as características de desidratação de meios lamaços, tais como lama, lama e rejeitos, sob os efeitos combinados da pressão mecânica e do condicionamento químico.O sistema consiste principalmente numa garrafa de alimentação, um sistema de carga de alimentação, uma célula de desidratação, um sistema de servocarga, um sistema de medição do peso de desidratação, um sistema de aquisição de dados e o software correspondente.Simula o processo de separação sólido-líquido de meios lamaçosos sob filtragem mecânica e condicionamento químico.

Normas de ensaio (internacionais)

• ASTM D1987(Teste de filtragem de lodo)
• ISO 11370 (em inglês)(Tratamento de águas residuais)
• China GB/T 31962(Normas de qualidade das águas residuais para descarga nos esgotos municipais)

Este equipamento é um dispositivo de ensaio especializado; as normas aplicáveis podem referir-se às especificações de ensaio do desempenho da separação sólido-líquido e da prensa de filtragem.

Especificações

Detalhes

• Projeto de carga em dois estágios- Não.
  • Sistema de carga de alimentação: compressor de ar + controlador pneumático de precisão (0-0,9 MPa), utilizado para pressurizar a lama da garrafa de alimentação para a célula de desidratação.
  • Sistema de servocarga: 0-200 kN de carga mecânica, aplica pressão axial (até 20 MPa) ao meio lamacento no interior da célula de desidratação.
• Célula de desidratação- aço inoxidável 304, resistente à corrosão; diâmetro interno de 80 mm, curso de 100 mm, capaz de resistir a altas pressões (20 MPa).
• Medição do peso da desidrataçãoBalança de alta precisão (5000 g / 0,01 g) para medição em tempo real da massa líquida drenada, utilizada para calcular a taxa de desidratação e a remoção total de água.
• Medição da pressão dos porosO sensor de pressão dos poros 0-20 MPa permite monitorizar as alterações da pressão da água dos poros no interior da lama durante o desaguamento, permitindo uma análise eficaz do esforço.
• Provisão de condicionamento químicoO nome do sistema inclui "stress-chemical", o que sugere que os condicionadores químicos (floculantes, eletrólitos, etc.) podem ser adicionados à lama para estudar o seu efeito na eficiência de desidratação.
• Características do software¢ Calibração, definição de parâmetros, aquisição de dados em tempo real, exportação de dados (tgd → txt → Excel) para um conveniente pós-processamento.

Aplicação

• Desaguamento de lamas municipais¢ Simulação do desaguamento das lamas sob pressão mecânica e condicionamento químico, otimização dos parâmetros do processo de desaguamento.
• Engrossamento de rejeitos¢ Avaliar o desempenho de desaguamento da lama de rejeitos de minas para empilhamento a seco ou reabastecimento.
• Tratamento de sedimentos drenados¢ Ensaios de desagregação de sedimentos de rios e lagos.
• Tratamento de lama de perfuraçãoSeparação sólido-líquido de lama de perfuração de petróleo/gás.
• Estudos de condicionamento químico¢ Investigar o efeito dos floculantes, eletrólitos e outros produtos químicos sobre a eficiência de desidratamento da lama.
• Simulação da prensa de filtro¢ Fornecer parâmetros de projecto para as prensas de filtragem de placas e quadros, prensas de filtragem de correia, etc.

Vantagens

• Acoplamento químico por tensão- Estudar simultaneamente os efeitos da pressão mecânica e do condicionamento químico na desidratação, simulando de perto os processos de campo.
• Força de carga elevada (200 kN)Capaz de simular a filtragem sob alta pressão, com tensão axial máxima de 20 MPa, adequada para materiais difíceis de desaguar.
• Medição de peso de desidratação de alta precisão- 0,01 g de precisão, rastreando com precisão a taxa de desidratação e a remoção total de água.
• Ampla gama de velocidades de carga- 0,00001-10 mm/min, desde a filtragem lenta até à compressão rápida.
• Monitorização da pressão dos poros¢ Compreensão em tempo real da dissipação da pressão interna na lama para avaliar a eficiência do desaguamento.
• Material resistente à corrosãoCelular de desidratação feita de aço inoxidável 304, adequada para lulas salinas ou tratadas quimicamente.
• Software automatizado- Controle totalmente automático, exportação de dados conveniente.

O que escolher

Selecionar este sistema ou configurações relacionadas com base nos requisitos de ensaio:

Fluxo de processos

Exemplo:Condicionamento químico das lamas municipais + ensaio de desaguamento por filtragem sob pressão

• Preparação da amostra
  • O método de ensaio deve ser utilizado para determinar se a solução é adequada para o ensaio.
  • Adicionar condicionadores químicos (por exemplo, PAM de poliacrilamida) de acordo com o plano de ensaio e misturar uniformemente.

• Alimentação
  • Despejar a lama condicionada na garrafa de alimentação (capacidade 5000 ml).
  • O sistema de carga de alimentação (compressor de ar + controlador pneumático de precisão, 0-0,9 MPa) deve ser utilizado para pressurizar a lama na célula de desidratação.

• Instalação e vedação
  • Certifique-se de que o pistão de vedação, a válvula de retenção, o sensor de pressão dos poros e as linhas de drenagem da célula de desidratação estejam correctamente ligados.
  • Colocar o sistema de medição do peso de desidratação (balança) sob a saída de drenagem.

• Parâmetros de ensaio definidos
  • No software, introduzir o diâmetro interno da célula de desidratação (80 mm).
  • Configurar o modo de carga axial: controlo de tensão ou controlo de deslocamento.
  • Defina a sequência de carga: por exemplo, tensão constante de 5 MPa durante 30 minutos, ou compressão a velocidade constante de 1 mm/min até ao curso máximo.
  • Condições finais definidas: o curso atinge 100 mm ou a taxa de desidratação cai abaixo de um limiar.

• Iniciar a filtragem
  • Iniciar o sistema de servocarga; o pistão axial desce para aplicar pressão.
  • O software regista em tempo real: força axial, deslocamento axial, pressão dos poros, massa líquida drenada (equilíbrio).
  • Curvas gráficas de desidratação: massa drenada em relação ao tempo, pressão dos poros em relação ao tempo, tensão-deformação, etc.

• Fim do ensaio
  • Parar automaticamente quando as condições pré-estabelecidas forem atingidas.
  • Descarregar a pressão, remover o filtro desidratado, medir o teor final de água.

• Processamento de dados
  • Calcular a remoção total de água, a taxa de desaguamento e o teor de água do bolo filtrado.
  • Analisar a relação entre a dissipação da pressão dos poros e a taxa de desidratação.
  • Comparar a eficiência de desidratação sob diferentes condicionadores químicos, pressões e taxas de carga.
  • Exportar dados (tgd → txt → Excel) e gerar um relatório.

Resumo:O BTU-MCFA-10 é um sistema de ensaio das características químicas de desidratação por esforço para meios lamaços, adequado para o estudo da desaguada sob pressão de lamas municipais, rejeitos, sedimentos de dragagem,e outras pastagensAs principais características incluem carregamento em dois estágios (alimentação pneumática + filtragem por servo pressão), pesagem de desidratação de alta precisão, monitorização da pressão dos poros, uma célula de desidratação resistente à corrosão,e software totalmente automáticoA tensão axial máxima é de 20 MPa, a força de carga é de 200 kN e o volume do cilindro de alimentação é de 5 L. Podem opcionalmente ser adicionados estudos de condicionamento químico para simular processos reais de filtragem.A selecção deve basear-se nas características do material, pressão necessária, necessidade de condicionamento químico e tamanho da célula de desidratação.
