Aparelho de consolidação de carga controlada por tensão

Descrição de produto

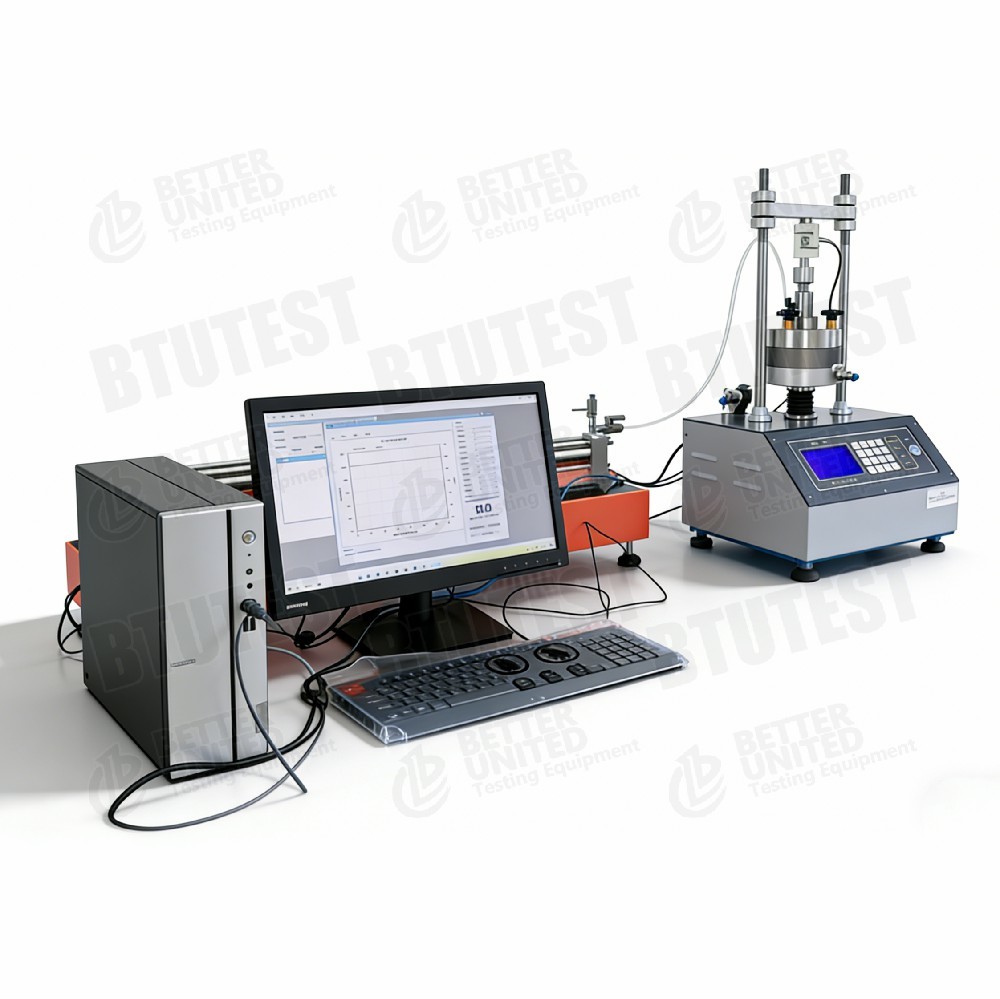

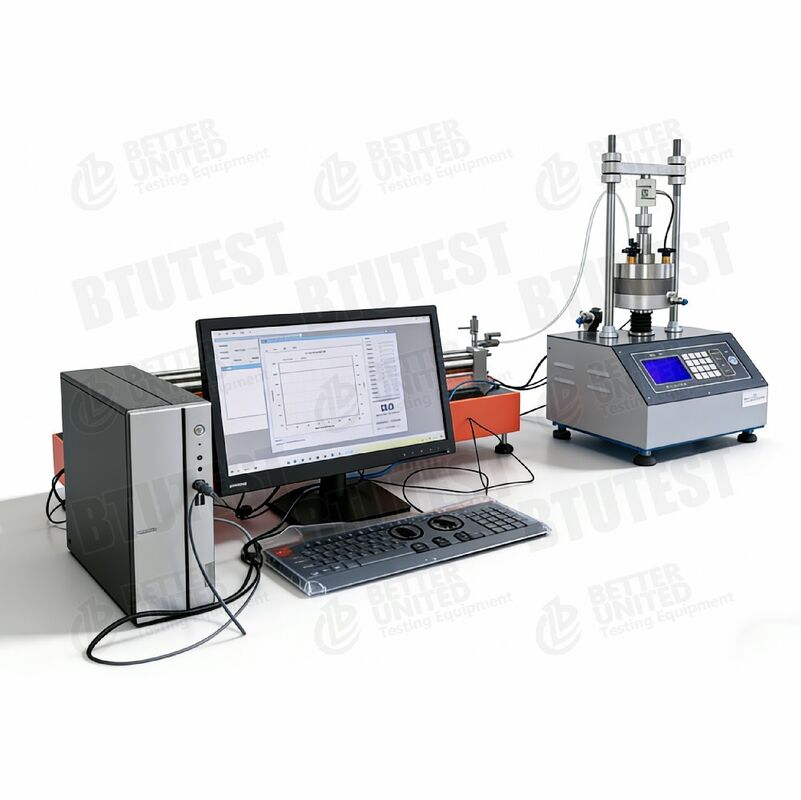

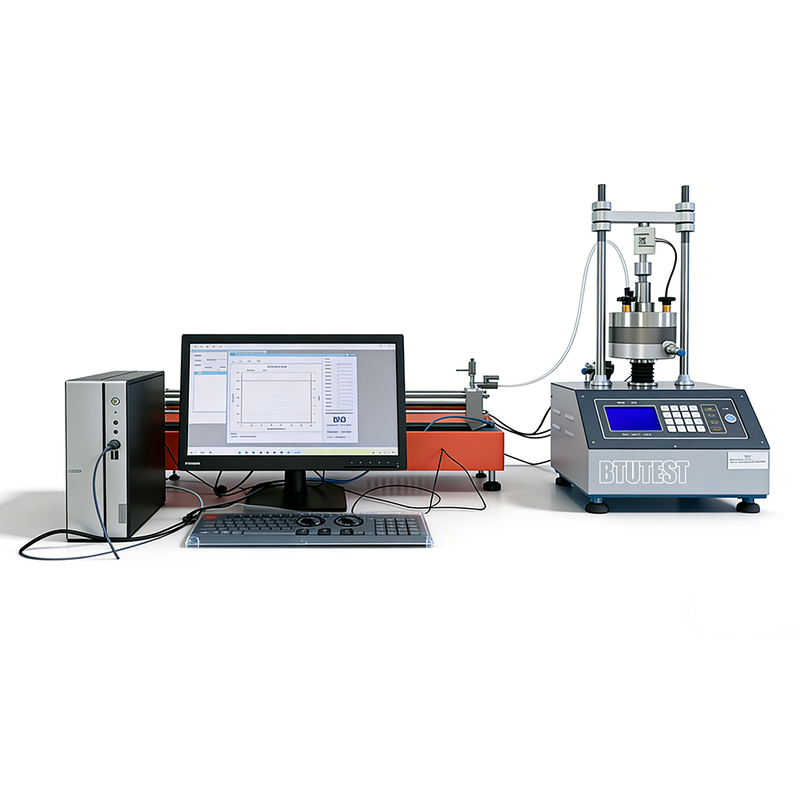

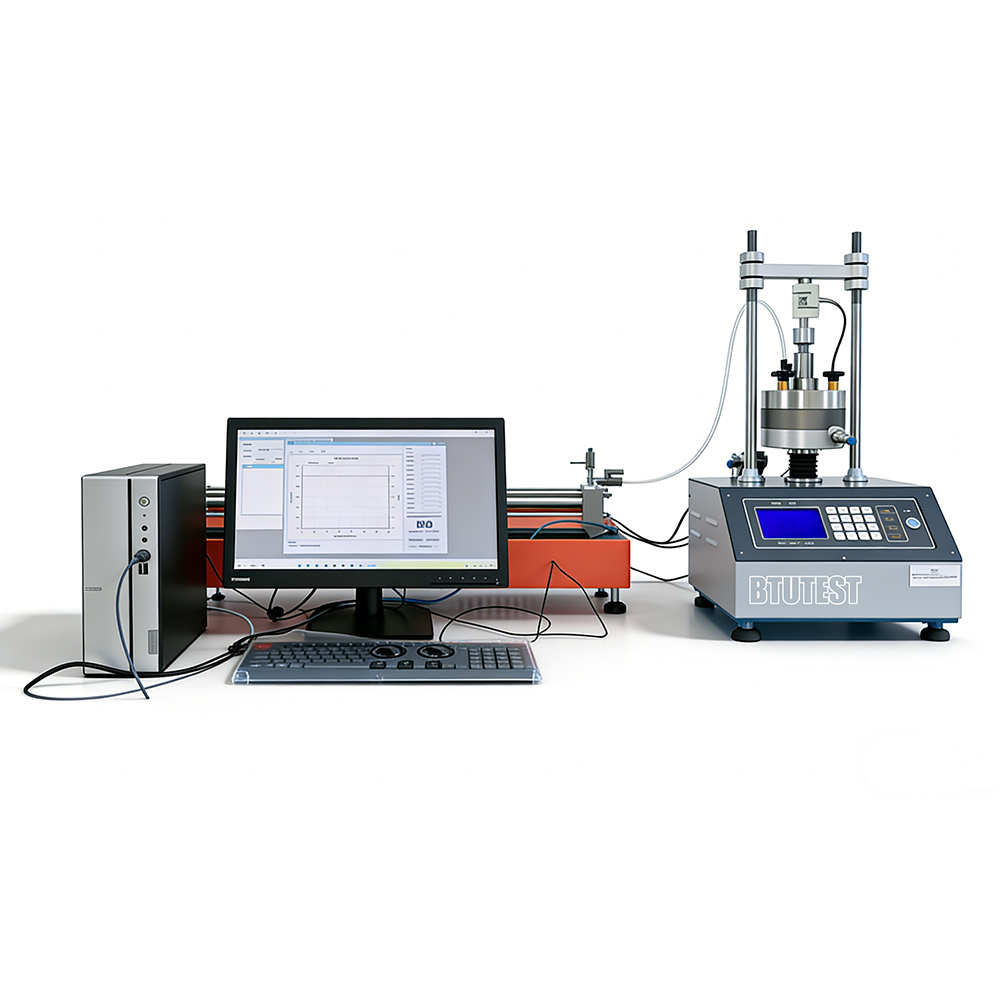

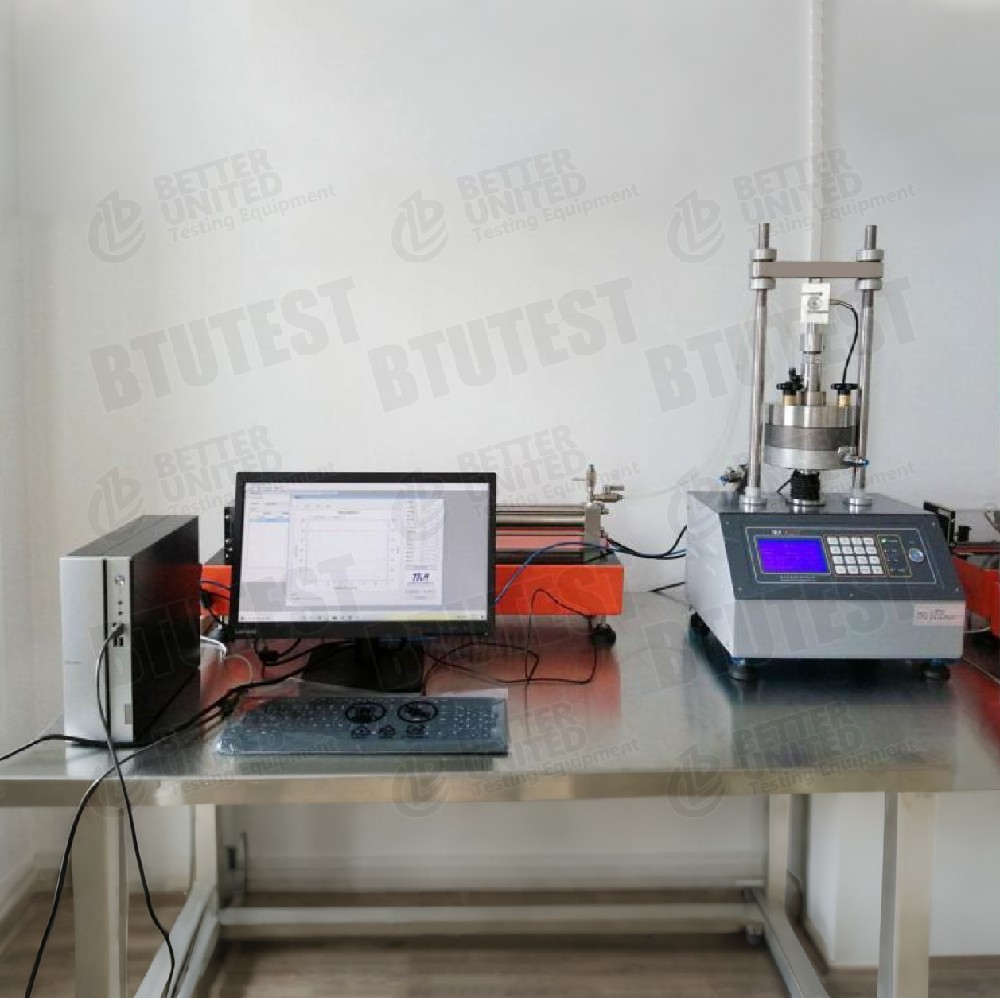

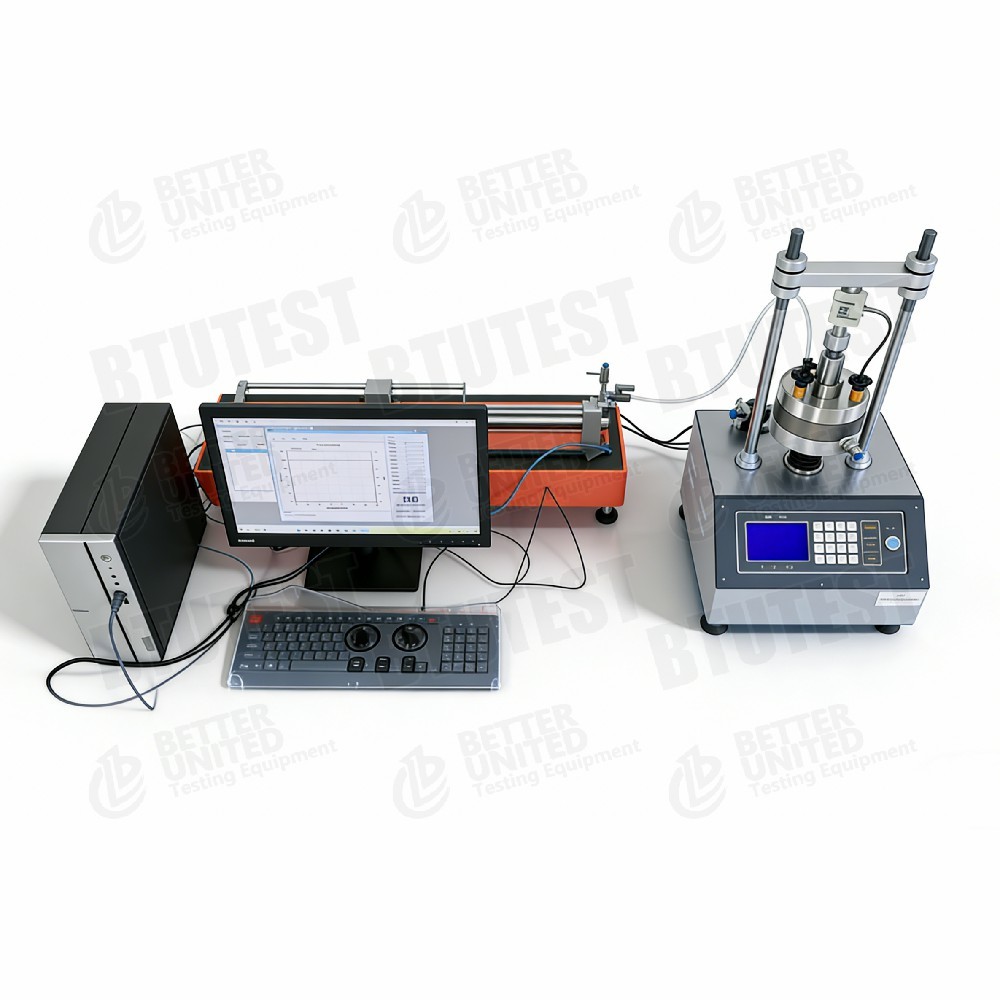

Aparelhos de consolidação de carga controlada por tensão

ModeloBTU- STC-1S.

Descrição

Este equipamento éAparelhos de consolidação de carga controlada por tensão(taxa constante de deformação CRS), modeloBTU- STC-1S., utilizados para a realização de ensaios de consolidação de carga com tensão controlada (CRS) com medição da pressão dos poros em tempo real.

• Tamanhos das amostras: Φ61,8 × H20 mm e Φ61,8 × H40 mm
• Quadro de carga: força axial máxima de 10 kN, registo de dados integrado de 4 canais
• Célula de carga: 0-10 kN, precisão ±0,1% FS
• Sensor de pressão dos poros: 0-3,2 MPa (precisão não indicada, assumido ±0,1% FS)
• Fornecidos com software de aquisição e controlo de dados baseado em computador

Normas de ensaio (internacionais)

• A norma ASTM D4186(Taxa constante de consolidação da tensão CRS)
• ASTM D2435(Consolidação unidimensional CRS é um método derivado)
• A norma ASTM D4546(Consolidação de carga-descarga-recarga)
• ISO 17892‐5(Teste de consolidação)
• BS 1377-6(Teste de consolidação)

O equipamento pode satisfazer os requisitos destas normas em matéria de carga, medição do deslocamento, monitorização da pressão dos poros, etc.

Especificações

> Nota: A gama de velocidades de carga, o curso do deslocamento, etc., não são especificados

Detalhes

• Carga controlada por tensão (CRS)¢ Carrega a amostra a uma taxa de tensão axial constante (por exemplo, 0,01 mm/min), registando continuamente a tensão axial, a tensão e a pressão dos poros, obtendo assim rapidamente parâmetros de consolidação (Cv, Cc,Pc, etc.).
• Duas alturas das amostras- 20 mm (convencional) e 40 mm (percurso de drenagem mais longo).
• Medição da pressão dos poros em tempo real- Monitora a pressão da água dos poros durante a consolidação, útil para calcular o Cv e os caminhos de tensão eficazes.
• Registro de dados integrado de 4 canais Simultaneamente registra a carga axial, deslocamento, pressão dos poros, etc.
• Força axial máxima 10 kN¢ Corresponde a uma tensão axial máxima de cerca de 3,3 MPa (para uma amostra de Ø61,8 mm), adequada para a maioria dos ensaios de consolidação do solo.
• Células de carga de alta precisão± 0,1% FS, dados fiáveis.
• Software de computadorO controlo de ensaio é totalmente automático, apresentação em tempo real das curvas de tensão-deformação e de pressão-deformação dos poros, cálculo automático dos parâmetros de consolidação.

Aplicação

• Teste de consolidação rápidaO CRS economiza tempo significativamente em comparação com o carregamento por etapas tradicional, adequado para testes por lotes.
• Solos de baixa permeabilidadePara argilas e outros solos de baixa permeabilidade, o CRS fornece eficientemente coeficientes de consolidação.
• Análise de esforço eficazA medição da pressão dos poros permite estudar as alterações de tensão efetivas durante a carga.
• Subclasses de solos moles¢ Avaliação das características da consolidação para a previsão da liquidação.
• Investigação e ensinoLaboratórios universitários de mecânica dos solos, instituições de investigação.

Vantagens

• Consolidação rápida do CRS¢ Pode poupar mais de 80% do tempo de ensaio em comparação com a carga por etapas.
• Medição da pressão dos poros em tempo real¢ Fornece informações adicionais e eficazes sobre o esforço, melhorando a precisão do cálculo.
• Duas alturas das amostras- flexibilidade para diferentes fins de investigação.
• Registro de dados integrado¢ Muito integrado, reduz equipamento externo.
• Sensores de alta precisão- 0,1% FS, que satisfaz as necessidades de investigação.
• Software totalmente automático- Controle automático, aquisição, cálculo, redução do erro humano.

O que escolher

Selecionar este equipamento ou compará-lo com outros modelos com base nos requisitos de ensaio:

Fluxo de processos

Exemplo:Ensaio de consolidação do CRS (taxa constante de deformação)

• Preparação da amostra
  • Cortar uma amostra não perturbada ou remoldada com um anel Φ61,8×20 mm ou 40 mm.
  • Medir o teor e a densidade iniciais de água; saturar, se necessário.

• Instalação de espécimes
  • Colocar a amostra na célula de consolidação (com pedras porosas e papel de filtro), ligar o sensor de pressão dos poros.
  • Instale o sensor de deslocamento.
  • Colocar a célula no quadro de carga e ligar a célula de carga axial.

• Parâmetros de ensaio definidos
  • No software, selecione “modulo de consolidação do CRS”.
  • Defina uma taxa de tensão constante (por exemplo, 0,01 mm/min).
  • Defina a tensão axial máxima (por exemplo, 20%) ou a força axial máxima (10 kN).
  • Defina o intervalo de aquisição de dados (por exemplo, 1 segundo).

• Comece o teste.
  • Iniciar o sistema de servocarga para empurrar o pistão para baixo a uma velocidade constante.
  • O software registra a força axial, deslocamento axial, pressão dos poros e tempo em tempo real.
  • Gráficos da curva de tensão-desgaste e da curva de pressão-desgaste dos poros.

• Condição de parada
  • Parar automaticamente quando for atingida a deformação pré-estabelecida ou a força axial máxima.

• Desmontagem e limpeza
  • Descarregar, retirar a amostra, pesar e secar para medir o teor final de água.
  • Limpe a célula de consolidação e os sensores.

• Processamento de dados
  • Com base na teoria do CRS, o software calcula automaticamente:
    • Coeficiente de consolidação (Cv) a partir da pressão dos poros e da taxa de carga
    • Indice de compressão (Cc), índice de rebote (Cs)
    • Pressão de pré-consolidação (Pc)
    • Coeficiente de permeabilidade (k) (indiretamente)
  • Gera um relatório de teste.

Resumo:

• BTU- STC-1S.é um aparelho de consolidação de carga controlada por tensão para ensaios de consolidação rápida CRS, com uma força axial máxima de 10 kN, medição da pressão dos poros,e adequado para a determinação rápida dos parâmetros de consolidação dos solos de grãos finos.
