Aparelho de Consolidação Rowe

Descrição de produto

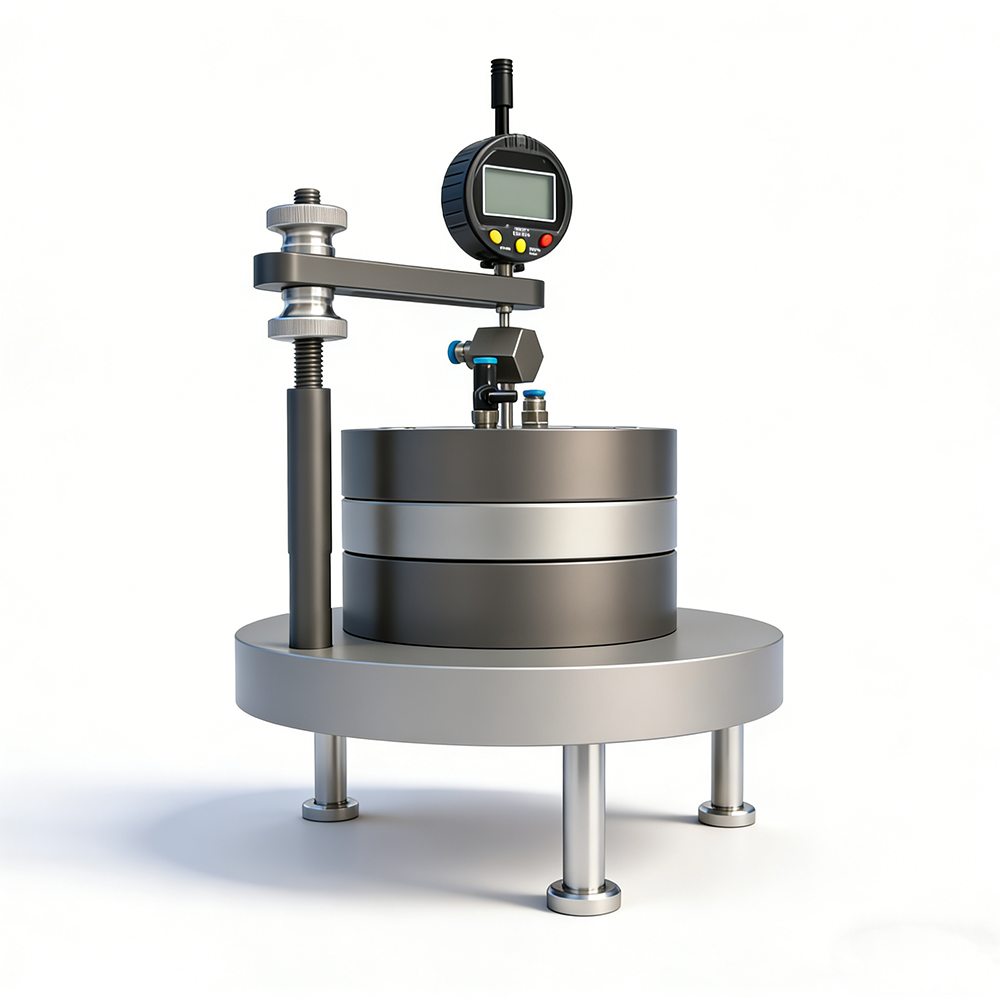

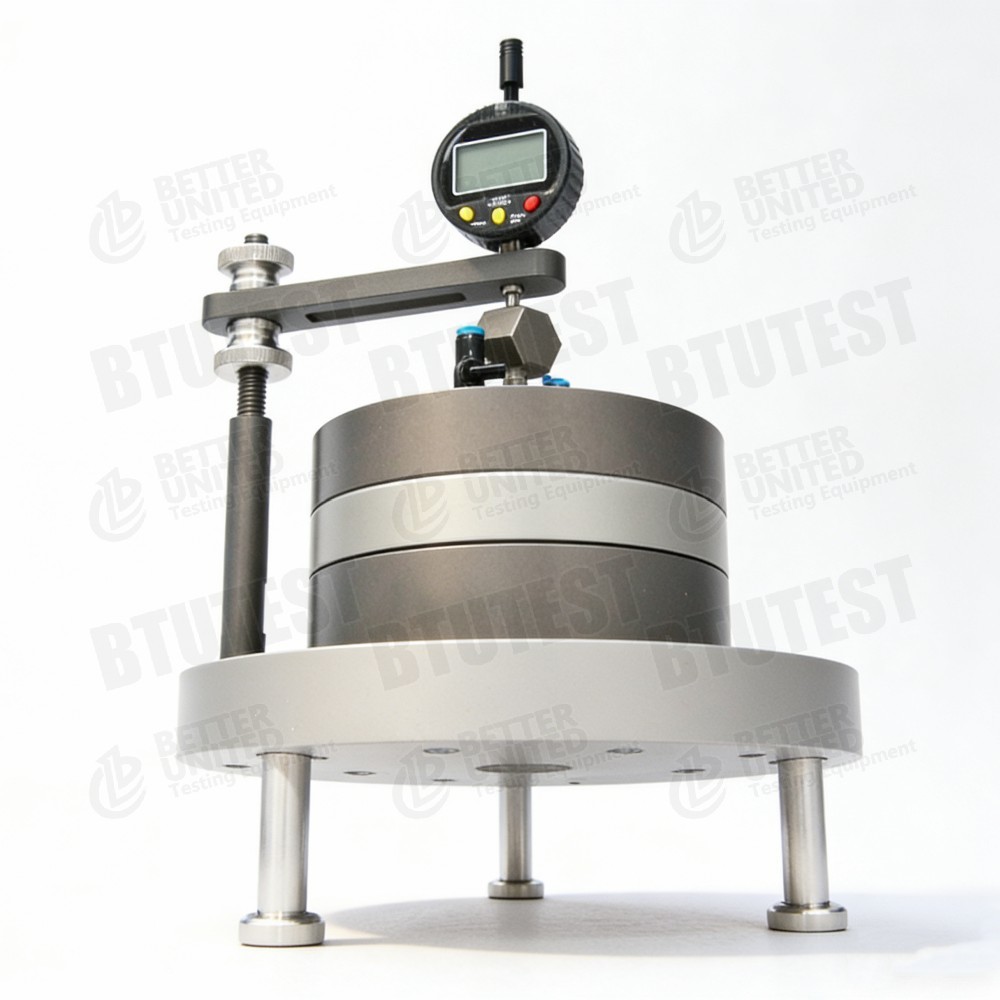

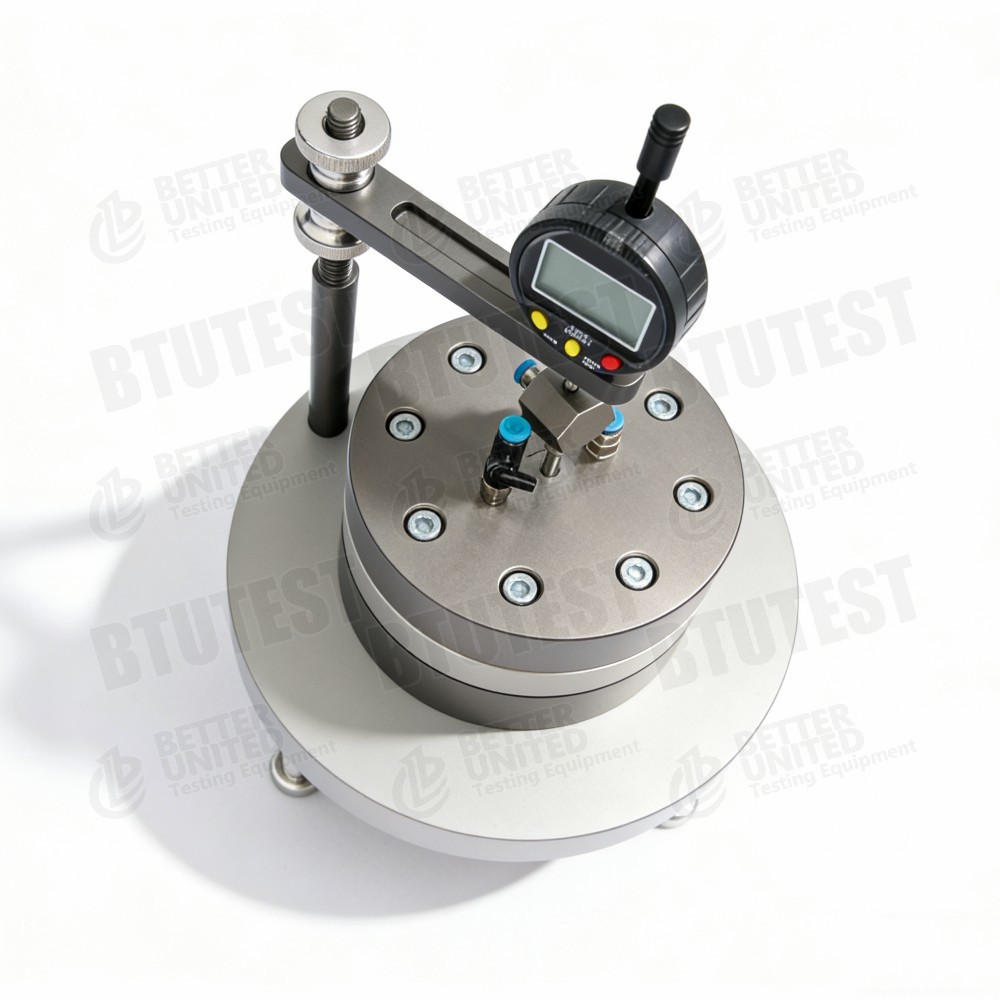

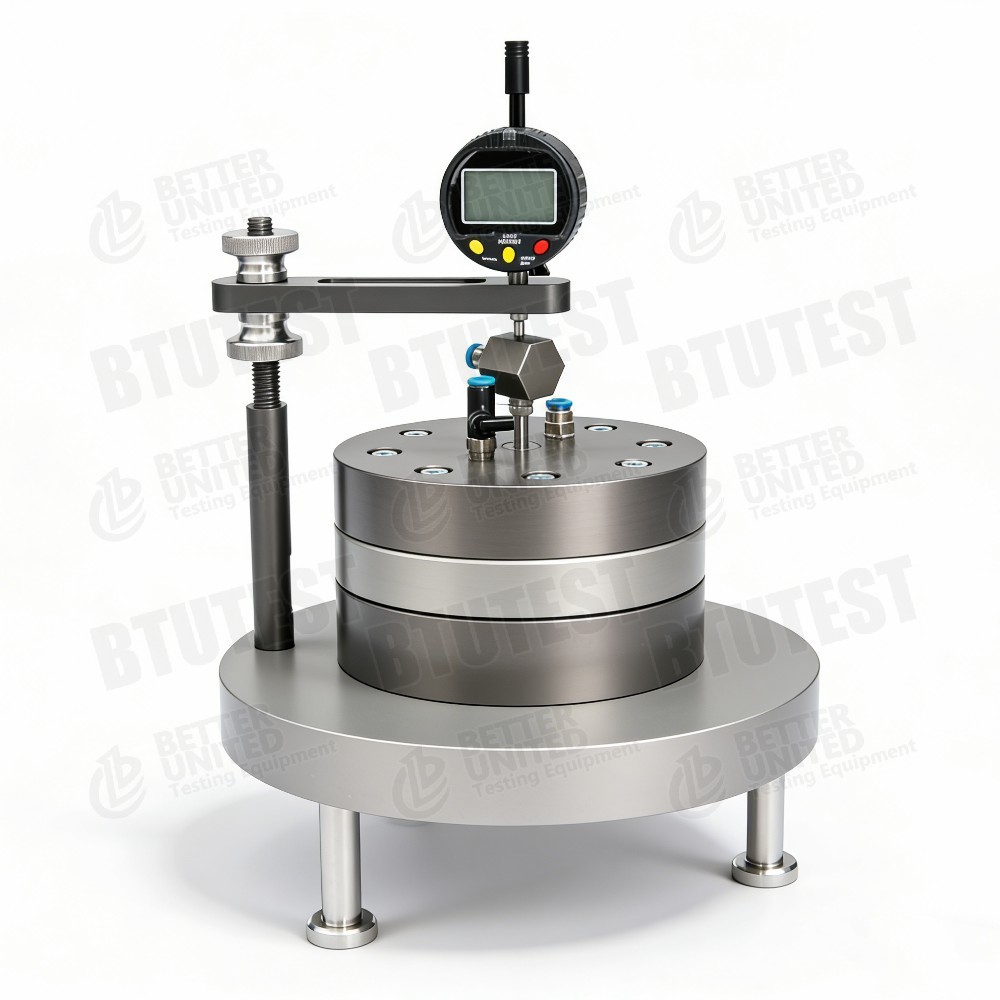

Aparelho de Consolidação Rowe

ModeloBTU-RCA-1

Descrição

Este equipamento é umAparelho de consolidação Rowe, modeloBTU-RCA-1, usando uma célula de consolidação do tipo Rowe. Ele pode realizar vários testes de consolidação, incluindo consolidação padrão (carga-descarga escalonada), CRS (taxa constante de deformação), CRL (taxa constante de carga), consolidação de saturação de contrapressão, consolidação de fluência de longo prazo (com medição de pressão de poro em tempo real) e um módulo opcional de permeabilidade de consolidação. Principais características:

• Tamanho da amostra: Φ61,8 mm (anel de corte padrão)
• A pressão axial e a contrapressão são aplicadas por controladores de pressão/volume (2 MPa/200 cc), precisão de ±0,1% FS, controle por microprocessador de circuito fechado da pressão da água até 1 kPa
• Controlador com teclado de membrana de 16 teclas integrado (sem toque), compatível com controle de pressão, controle de volume, carregamento linear, etc.
• Medição e exibição de alteração de volume para 1 mm³ (0,001 cc), precisão ±0,01 ml
• Sensor de pressão de poros: 2 MPa, precisão ±0,1% FS, resolução 1 kPa
• Sensor de deslocamento vertical: alcance 0-12,7 mm, precisão 0,01 mm, com LCD próprio (selecionável em pol./mm), botão zero, alimentado por célula tipo moeda ou sistema de aquisição
• Fornecido com software de aquisição e controle de dados baseado em computador (AdvancedGeoLAB-Rowe Consolidation Software), capaz de saturação de contrapressão, consolidação de carga escalonada, CRS, CRL, consolidação de fluência de longo prazo com medição de pressão de poros em tempo real; o módulo de pós-processamento calcula automaticamente av, Es, Cv, Pc, etc., e traça raiz quadrada de curvas de tempo, curvas log-tempo, curvas e-p, curvas e-lg p, curvas H-P, etc.

Padrões de teste (internacionais)

• ASTM D2435(Consolidação unidimensional de solos)
• ASTM D4186(Taxa constante de consolidação de deformação – CRS)
• ASTM D4546(Consolidação carregar-descarregar-recarregar)
• ASTM D4767(Compressão triaxial – princípio de saturação de contrapressão semelhante)
• ASTM D5084(Teste de permeabilidade – correspondente ao módulo de permeabilidade de consolidação)
• ISO 17892‑5(Teste de consolidação)
• BS 1377-6(Teste de consolidação)

O equipamento pode atender aos requisitos desses padrões para carregamento, saturação de contrapressão, medição de pressão de poros, CRS/CRL, etc.

Especificação

Detalhe

• Célula de consolidação de Rowe– Um tipo de consolidômetro de tensão axial igual que aplica pressão axial por meios hidráulicos ou pneumáticos, proporcionando distribuição de tensão mais uniforme e atrito reduzido nas paredes laterais, adequado para testes de consolidação de alta precisão.
• Controladores duplos de pressão/volume– Usado para aplicar pressão axial e contrapressão (ou medir a pressão dos poros). Cada controlador é independente, com capacidade de volume de 200 cc, resolução de 0,001 cc, permitindo controle preciso de alterações de pressão e volume para testes de saturação de contrapressão, CRS, CRL e permeabilidade.
• Controle de microprocessador de malha fechada– Precisão de controle de pressão de água de até 1 kPa, muito superior aos consolidômetros convencionais.
• Medição da pressão dos poros em tempo real– Monitora continuamente a pressão da água dos poros durante a consolidação, usada para cálculo de Cv em testes CRS e análise de tensão efetiva.
• Medição de deslocamento de alta precisão– Resolução de 0,01 mm, com LCD próprio para fácil calibração no local.
• Teste multifuncional– Suporta carregamento escalonado, CRS, CRL, fluência, saturação de contrapressão e permeabilidade de consolidação opcional – tudo em um único aparelho.
• Software poderoso– Controle de teste totalmente automático, exibição de curvas em tempo real, cálculo automático de parâmetros de consolidação e plotagem de várias curvas padrão.
• Módulo opcional de permeabilidade de consolidação– Permite medir o coeficiente de permeabilidade durante a consolidação para estudar a relação k‑e.

Aplicativo

• Testes de consolidação de alta precisão– Adequado para estudar características de compressão e parâmetros de consolidação de solos de granulação fina, como argilas moles.
• Consolidação de saturação de contrapressão– Para solos de baixa permeabilidade, melhora a saturação para obter parâmetros de consolidação precisos.
• Consolidação rápida do CRS– Economiza tempo de teste, adequado para testes em lote.
• Fluência de longo prazo– Estuda o comportamento de consolidação secundária dos solos.
• Acoplamento de permeabilidade de consolidação(opcional) – Estuda alterações na permeabilidade durante a compressão.
• Pesquisa e ensino– Pesquisa avançada de consolidação em universidades e instituições de pesquisa.

Vantagens

• Controle de pressão de alta precisão– Precisão de controle de pressão de água de 1 kPa, resolução de volume de 0,001 cc, muito superior aos consolidômetros tradicionais.
• Célula de Rowe– Baixo atrito nas paredes laterais, distribuição uniforme de tensões, resultados mais confiáveis.
• Controladores duplos de pressão/volume– Pode aplicar pressão axial, contrapressão ou medir alterações de volume – altamente integrado.
• Vários modos de teste– Carregamento escalonado, CRS, CRL, fluência, saturação de contrapressão, permeabilidade (opcional) – tudo em um.
• Medição da pressão dos poros em tempo real– Facilita a análise eficaz de tensão e o cálculo do Cv.
• Software totalmente automático– Controle, aquisição, cálculo e plotagem automáticos, reduzindo erros humanos.
• Operação conveniente do controlador– O teclado de membrana integrado permite operação autônoma sem um computador.
• Custo-benefício– Comparado aos sistemas tradicionais de consolidação triaxial, o consolidômetro Rowe oferece funcionalidade semelhante a um custo menor.

O que escolher

Selecione este equipamento ou compare com outros modelos com base nos requisitos de teste:

Fluxo do Processo

Exemplo:Saturação de contrapressão + teste de consolidação CRS

• Preparação de amostras
  • Corte a amostra intacta ou remoldada usando um anel de Ø61,8 mm; altura normalmente 20 mm ou 40 mm (dependendo da altura da célula).
  • Meça o conteúdo inicial de água e a densidade.

• Instalação de amostra
  • Colocar a amostra na célula de consolidação Rowe, com pedras porosas e papel de filtro acima e abaixo.
  • Conecte o sensor de pressão dos poros à parte inferior (ou superior) da amostra.
  • Conecte o controlador de pressão axial e o controlador de contrapressão (se a saturação de contrapressão for necessária).
  • Instale o sensor de deslocamento vertical (zere-o).

• Saturação de contrapressão
  • Aplique contrapressão (por exemplo, 200 kPa) através do controlador de contrapressão enquanto aplica uma pequena tensão efetiva (por exemplo, 5 kPa).
  • Monitore a resposta da pressão dos poros e calcule o valor B; quando B ≥ 0,95, a saturação está completa.

• Definir parâmetros de teste CRS
  • No software, selecione “Módulo de consolidação CRS”.
  • Defina uma taxa de deformação constante (por exemplo, 0,01 mm/min).
  • Defina a deformação axial máxima (por exemplo, 20%) ou a pressão axial máxima (2 MPa).
  • Defina o intervalo de aquisição de dados (por exemplo, 1 segundo).

• Iniciar a consolidação do CRS
  • O controlador de pressão axial comprime a amostra a uma taxa constante.
  • O software registra força axial, deslocamento axial, pressão dos poros e tempo em tempo real.
  • Traça a curva de tensão-deformação e a curva de deformação por pressão dos poros.

• Condição de parada
  • Para automaticamente quando a tensão predefinida ou a pressão máxima é atingida.

• Desmontagem e limpeza
  • Descarregue a pressão, libere a contrapressão, remova a amostra, pese e seque para medir o conteúdo final de água.
  • Limpe a célula, pedras porosas e sensores.

• Processamento de dados
  • Com base na teoria CRS, o software calcula automaticamente:
    • Coeficiente de consolidação (Cv) da pressão dos poros e taxa de carregamento
    • Índice de compressão (Cc), índice de recuperação (Cs)
    • Pressão de pré-consolidação (Pc)
    • Coeficiente de permeabilidade (k) (indiretamente)
  • Traça a curva e-lg p, a curva Cv-σ′, etc.
  • Gera um relatório de teste.

Para consolidação de carregamento escalonado: Defina uma sequência de carga (ex.: 25, 50, 100, 200, 400, 800 kPa); em cada etapa de carga, registre o deslocamento e a pressão dos poros ao longo do tempo; software calcula Cv, av, etc.
Para consolidação de fluência: Aplique uma carga constante e registre o deslocamento e a pressão dos poros durante um longo período para analisar o coeficiente de consolidação secundário Cα.
Para teste de permeabilidade (opcional): Após a consolidação ou em uma etapa de carga específica, feche a válvula de drenagem, aplique uma diferença de altura manométrica constante, meça a vazão e calcule o coeficiente de permeabilidade.

Resumo:O aparelho de consolidação BTU-RCA-1 Rowe é um dispositivo de teste de consolidação multifuncional e de alta precisão. Ele usa uma célula tipo Rowe e controladores duplos de pressão/volume, suportando saturação de contrapressão, CRS, CRL, carregamento escalonado, fluência e testes de permeabilidade opcionais. A precisão do controle de pressão é de 1 kPa, resolução de volume de 0,001 cc, com software totalmente automático. É adequado para estudos avançados de consolidação de solos de granulação fina, especialmente para projetos de pesquisa que exigem alta precisão. Observe a pressão máxima (2 MPa) e o tamanho do corpo de prova (apenas Ø61,8 mm); se forem necessárias pressões mais altas ou amostras maiores, outro equipamento deverá ser considerado.
