Aparelho de consolidação KO

Descrição de produto

Aparelho de consolidação KO

ModeloBTU-STC-KO

Descrição

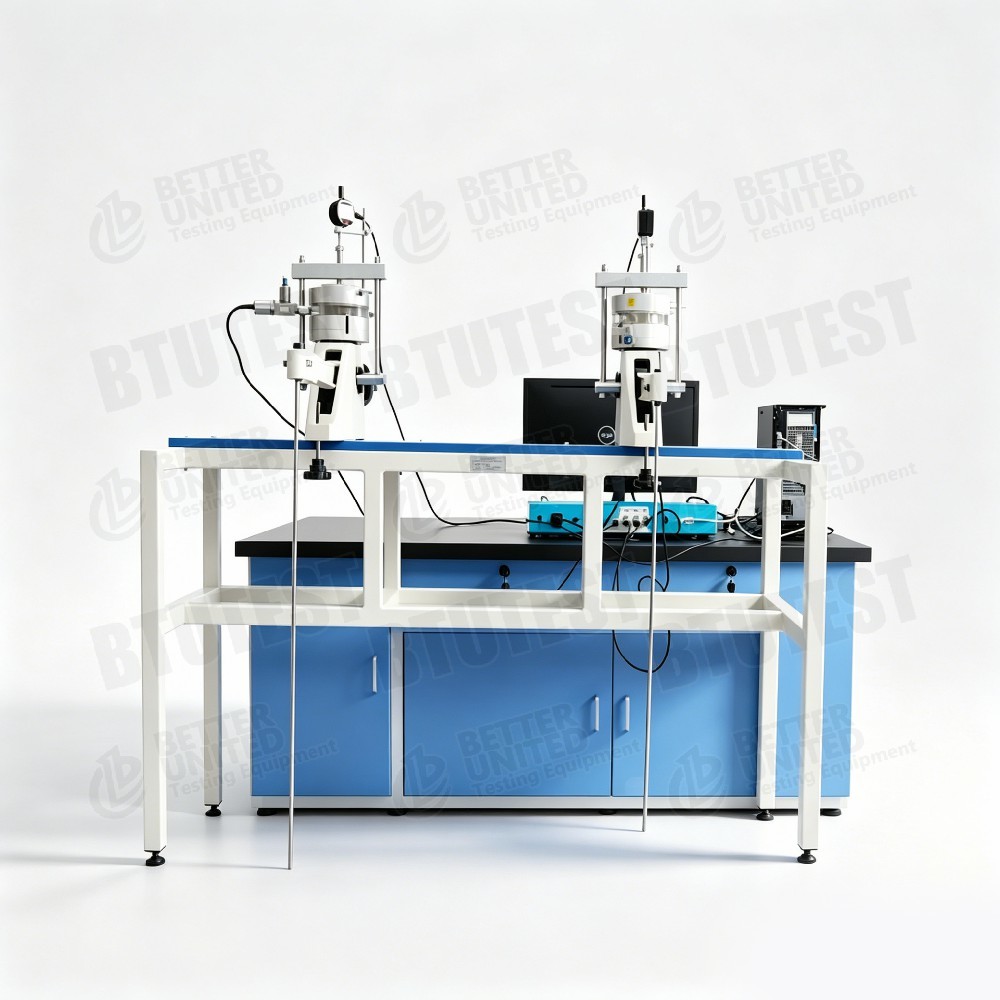

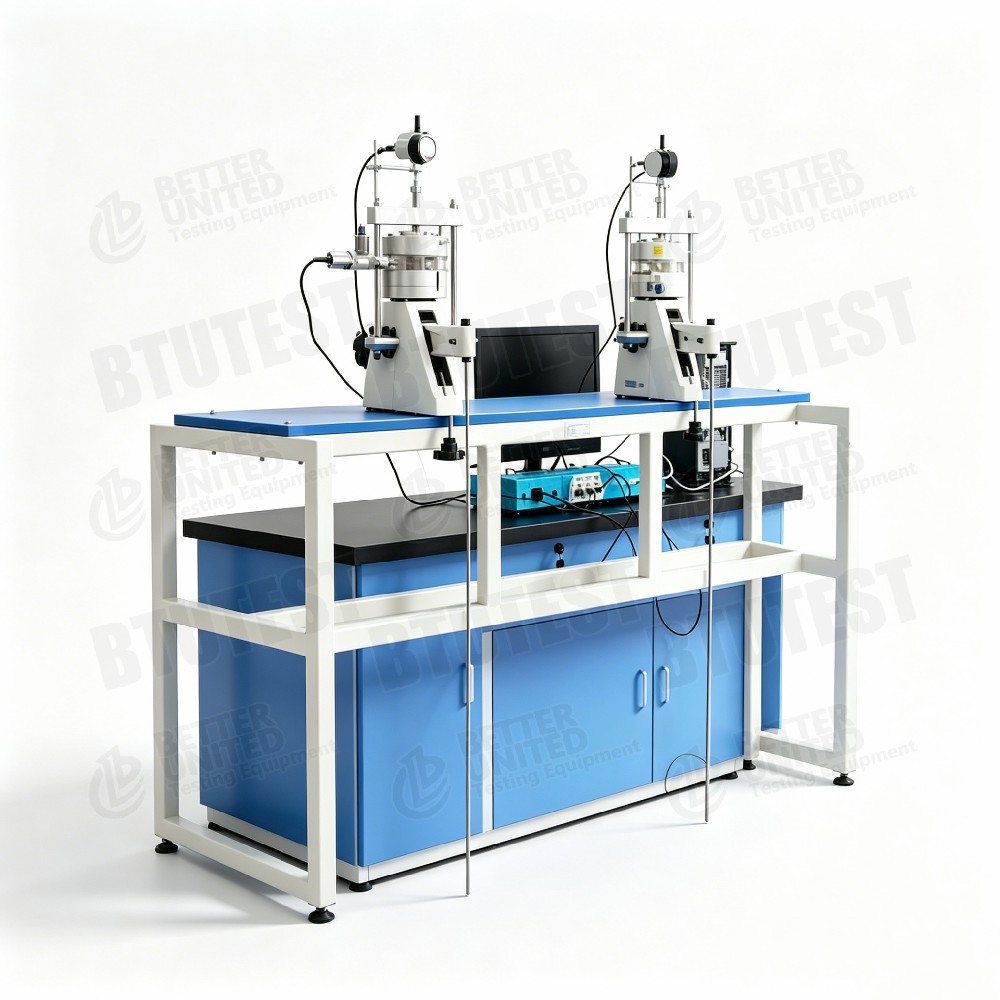

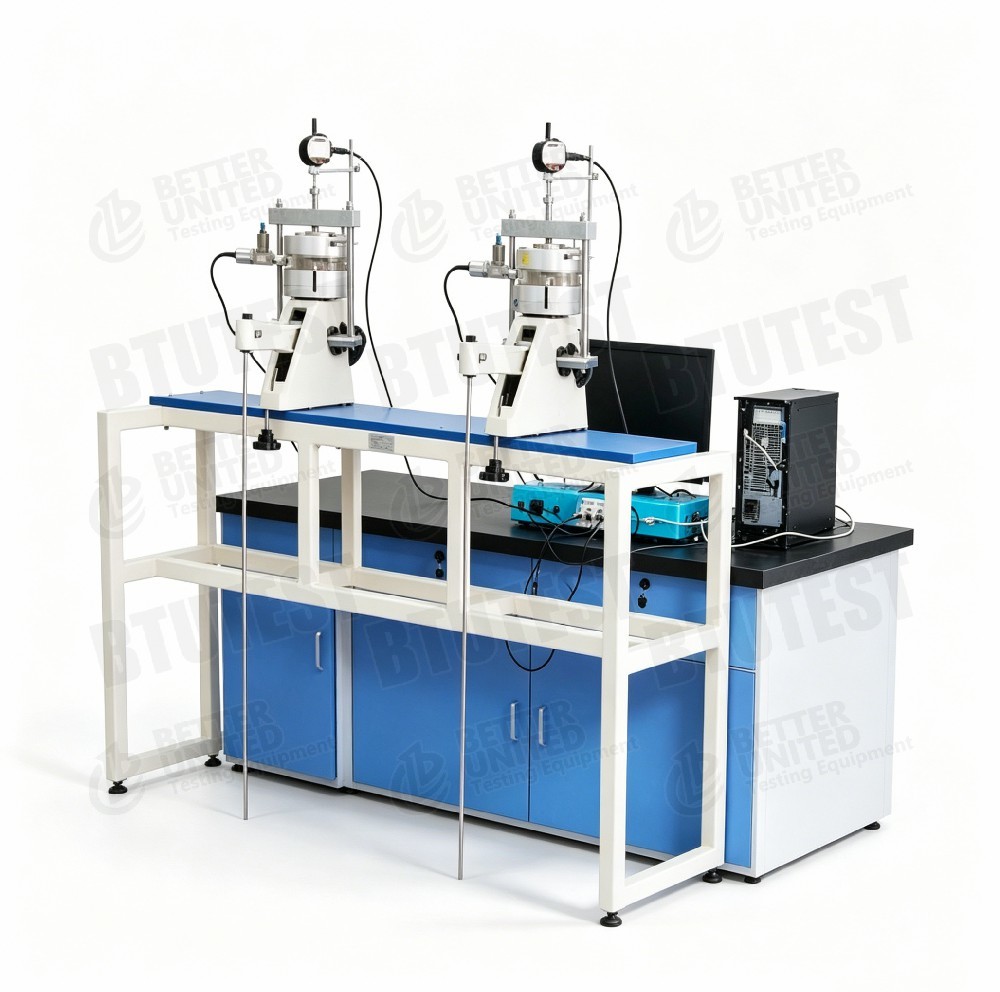

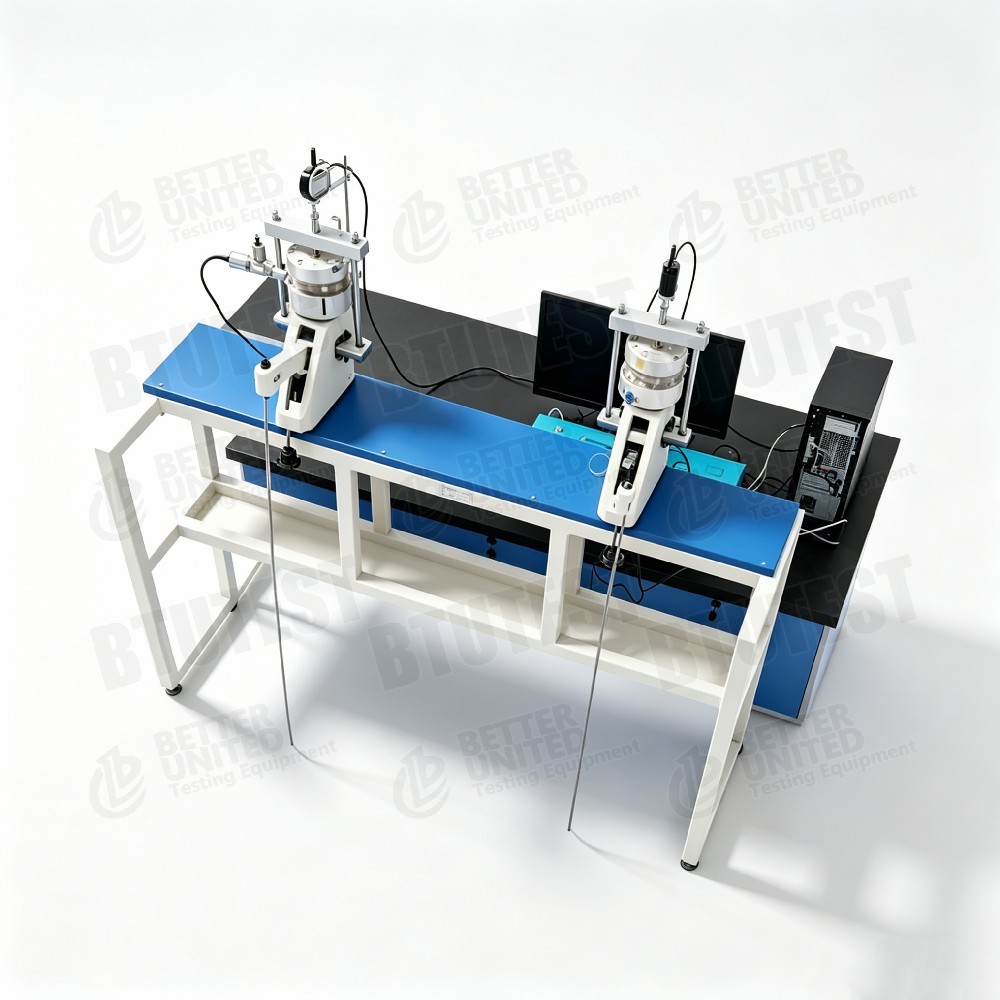

Este equipamento é umAparelho de consolidação KO, modeloBTU-STC-KO, usado para determinar ocoeficiente de pressão da terra em repouso (K₀)de amostras de solo com diâmetro de Ø61,8 mm. A pressão lateral sob condições sem deformação lateral é medida usando um medidor de pressão de poros (ou sensor de pressão lateral). É utilizado principalmente para estudar as características de compressão do solo sob restrição lateral, fornecendo valores K₀ para cálculos de recalque e análise de pressão de terra.

Visão geral do sistema: O aparelho de consolidação KO é usado para determinar o coeficiente de pressão da terra em repouso para amostras de solo de Ø61,8 mm. A pressão lateral pode ser medida por um medidor de pressão dos poros.

Padrões de teste (internacionais)

• ASTM D2435(Consolidação unidimensional – condições K₀ podem ser derivadas)
• ASTM D4186(Consolidação CRS – medição K₀ possível)
• ASTM D4767(Compressão triaxial – estágio de consolidação K₀)
• ISO 17892‑5(Teste de consolidação)
• BS 1377-6(Teste de consolidação)
• Chinês GB/T 50123‑2019(Padrão para métodos de teste de solo – inclui teste K₀)

O equipamento pode atender aos requisitos destas normas para medição de pressão lateral, carga axial, medição de deslocamento, etc.

Especificação

Nota: A captura de tela não especifica pressão axial máxima, método de carregamento (alavanca/servo), faixa do sensor de pressão lateral, precisão, etc. – consulte o manual do produto.

Detalhe

• Princípio de consolidação K₀– Sob restrição totalmente lateral (deformação lateral zero), a pressão axial é aplicada à amostra e a pressão lateral (σ h) é medida. O coeficiente de pressão da terra em repouso é K₀ = σ_h / σ_v.
• Tamanho da amostra– Diâmetro 61,8 mm, altura 40 mm (relação altura/diâmetro ≈0,65, comum para testes de consolidação K₀).
• Medição de deslocamento axial– Alcance de 12,7 mm, resolução de 0,01 mm (10 μm), permitindo gravação de compressão precisa.
• Selo de célula de pressão– Sem vazamento na pressão nominal, alteração de volume <0,20 ml (alteração volumétrica muito pequena, garantindo rigidez lateral).
• Medição de pressão lateral– Usando um medidor de poropressão (conectado a um sensor de pressão lateral ou sensor de pressão de líquido).
• Materiais adequados– Solos de granulação fina (argila, argila siltosa), comumente usados ​​para determinação de K₀ em solo saturado.

Aplicativo

• Cálculo de liquidação da fundação– Os valores K₀ são usados ​​para estimativa de recalque de solos normalmente consolidados e superconsolidados (por exemplo, método de teste de consolidação K₀).
• Cálculo da pressão terrestre– K₀ é necessário para calcular a pressão da terra em repouso em muros de contenção, muros de porão, etc.
• Parâmetros do modelo constitutivo– Fornece parâmetro K₀ para modelos como Modified Cam Clay.
• Testes de laboratório– Instituições de pesquisa e laboratórios universitários de mecânica dos solos.
• Validação de modelo numérico– Fornece valores K₀ de laboratório para calibração de modelos de elementos finitos.

Vantagens

• Consolidação K₀ especializada– Projeto dedicado para medição do coeficiente de pressão da terra em repouso, estrutura compacta.
• Medição de deslocamento de alta precisão– Resolução de 0,01 mm, atendendo aos requisitos de precisão de deformação de consolidação.
• Boa vedação– Alteração do volume da célula de pressão <0,20 ml, garantindo contenção lateral (tensão lateral aproximadamente zero).
• Operação fácil– A pressão lateral pode ser medida diretamente com um medidor de pressão dos poros.
• Tamanho padrão da amostra– Ø61,8 mm é um tamanho comum, facilitando a preparação e comparação de amostras.
• Compatibilidade– Pode ser utilizado com diversos sistemas de carregamento (alavanca, servo, etc., fornecidos separadamente).

O que escolher

Selecione este equipamento ou compare com outras configurações com base nos requisitos de teste:

Fluxo do Processo

Exemplo:Teste de consolidação K₀ padrão (carregamento escalonado, argila saturada)

• Preparação de amostras
  • Corte a amostra de argila intacta ou remoldada usando um anel de Ø61,8×40 mm.
  • Saturar (saturação por vácuo ou contrapressão), medir o conteúdo inicial de água e a densidade.

• Instalação de amostra
  • Coloque a amostra na célula de pressão do consolidômetro K₀, com pedras porosas acima e abaixo.
  • Instale o sensor de deslocamento axial (zere-o).
  • Conecte o sistema de medição de pressão lateral (medidor de pressão de poros ou sensor de pressão lateral) e purgue a célula de pressão.
  • Posicione a célula de pressão na estrutura de carga (por exemplo, uma estrutura principal do consolidômetro separada).

• Aplique pressão de assentamento inicial
  • Aplique uma pequena pressão axial (por exemplo, 5 kPa) e registre o deslocamento axial inicial e a pressão lateral.

• Definir parâmetros de teste
  • Defina a sequência de carga (por exemplo, 25, 50, 100, 200, 400, 800 kPa).
  • A duração de cada etapa de carga é normalmente de 24 horas ou até que a consolidação esteja estável (alteração do deslocamento <0,01 mm por hora).
  • Defina intervalos de aquisição de dados (por exemplo, 0,1, 1, 10, 60 minutos).

• Comece o teste
  • Aplique a primeira etapa de carga axial.
  • Registre o deslocamento axial e a pressão lateral em tempo real.
  • Em cada etapa de carga, após a estabilização do deslocamento axial, registre a pressão lateral.

• Calcule K₀
  • Para cada etapa de carga, K₀ = pressão lateral(σh)/pressão axial(σv).
  • Plote a curva K₀ vs. σ_v.

• Fim e desmontagem
  • Após o teste, descarregar, retirar a amostra.
  • Limpe a célula de pressão e os sensores.

• Processamento de dados
  • Calcule os valores K₀ para cada etapa de carga; calcule a média ou analise a tendência.
  • Para solos normalmente consolidados, K₀ ≈ 1 – sin φ′ (fórmula de Jaky) pode ser usado para verificação.
  • Gere um relatório de teste.

Se o equipamento estiver emparelhado com umsistema de carregamento servo, ele pode realizar CRS ou carregamento escalonado automático com aquisição de pressão lateral em tempo real, melhorando a eficiência.

Resumo:O BTU-STC-KO é um aparelho de consolidação K₀ dedicado para determinar o coeficiente de pressão da terra em repouso de amostras de solo de Ø61,8×40 mm. Possui resolução de deslocamento axial de 0,01 mm e célula de pressão bem vedada (alteração de volume <0,20 ml). A pressão lateral é medida através de um medidor de pressão dos poros ou sensor de pressão lateral. É adequado para cálculos de assentamento de fundações, análise de pressão de terra e determinação de parâmetros de modelos constitutivos. Observe que o sistema de carregamento (por exemplo, um quadro de reação consolidômetro) deve ser fornecido separadamente; se for necessário carregamento automático de alta precisão, um sistema servo pode ser adicionado. O aparelho foi projetado apenas para solos de granulação fina, com um tamanho de amostra fixo.
