Detalhes do produto:
|
|
| Lugar de origem: | FEITO NA CHINA |
|---|---|
| Marca: | BTUTEST |
| Certificação: | SGS, INTERTEK |
| Número do modelo: | BTU-CVP-4 |
|
Condições de Pagamento e Envio:
|
|
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Caixa de madeira da exportação padrão do equipamento de testes do solo |
| Tempo de entrega: | 6 dias após o pagamento |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Estrutura: | 4 gangues (4 canais independentes) | Diâmetro do espécime: | 100 milímetros |
|---|---|---|---|
| Altura da amostra (caminho do fluxo): | 100 milímetros | Alcance da cabeça: | 0-600mm |
| Resolução da cabeça: | 1 mm | Precisão da cabeça: | ±0,3% da escala completa |
Descrição de produto
Descrição

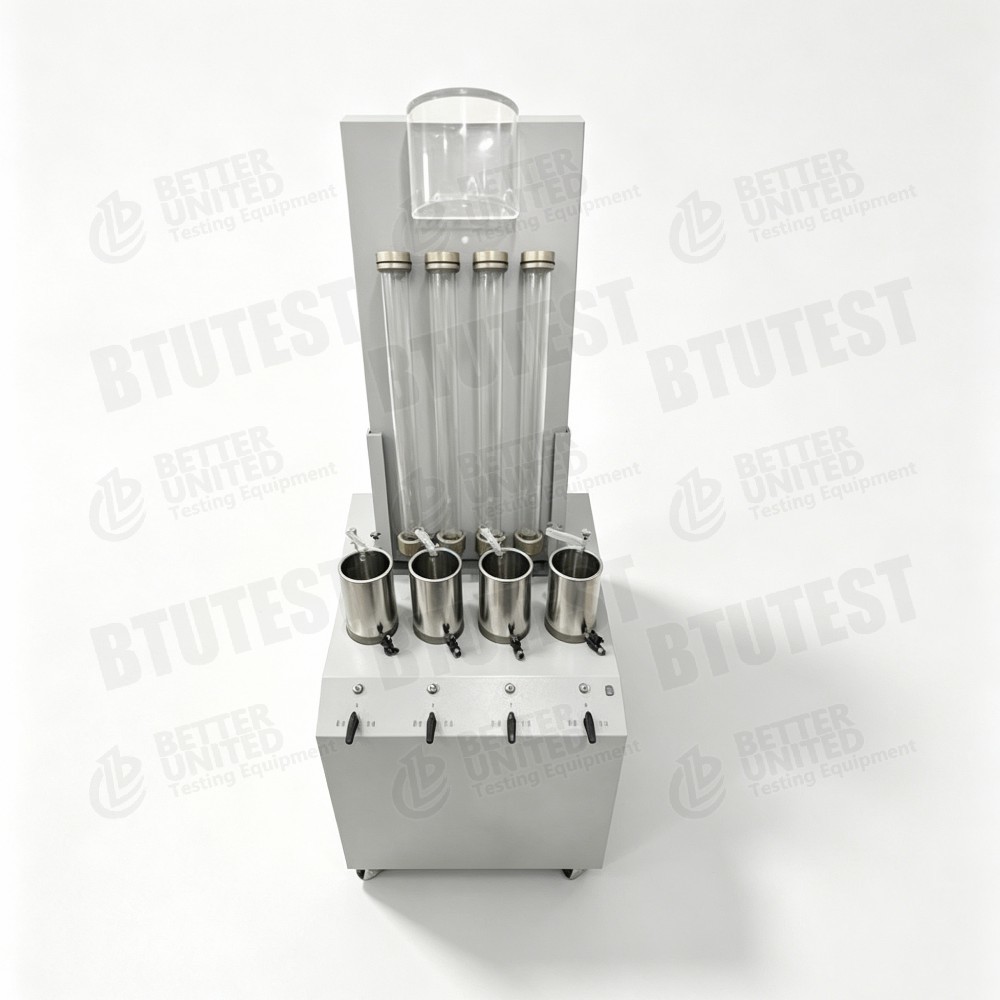

O permeâmetro inteligente de cabeça variável de 4 grupos totalmente automático BTU-CVP-4 é um aparelho de laboratório usado para determinar o coeficiente de permeabilidade de solos arenosos ou misturas de agregados de solo. Possui uma estrutura de 4 grupos que permite testes simultâneos de permeabilidade de altura variável em quatro amostras de solo. O instrumento inclui uma unidade de aquisição de dados multicanal integrada e software de pós-processamento dedicado para coleta e análise automatizada de dados.
Padrões de teste
l ASTM D2434 (método de teste padrão para permeabilidade de solos granulares)
l ASTM D5084 (Métodos de teste padrão para medição de condutividade hidráulica de solos usando carga variável)
l ISO 17892-11 (Testes laboratoriais geotécnicos - Determinação da permeabilidade)
l GB/T 50123-2019 (Padrão para método de teste geotécnico - seção de permeabilidade de cabeça variável)
Especificação
| Item | Parâmetro |
| Estrutura | 4 gangues (4 canais independentes) |
| Diâmetro da amostra | 100 milímetros |
| Altura da amostra (caminho do fluxo) | 100 milímetros |
| Alcance da cabeça | 0-600mm |
| Resolução da cabeça | 1mm |
| Precisão da cabeça | ±0,3% da escala completa |
| Materiais aplicáveis | Solos arenosos ou misturas de agregados |
| Aquisição de dados | Unidade multicanal integrada, aquisição simultânea de 4 canais |
| Programas | Software de pós-processamento dedicado |
| Capacidade do tanque de abastecimento de água | Aprox. 2 L (recarga automática por microbomba) |
| Tubos de medição de nível de água | Dois conjuntos de tubos acrílicos de 20 mm de diâmetro |
| Configuração da válvula | Válvula de esfera de 3 vias e 2 posições + dispositivo de reação apertado manualmente (evita perda de partículas) |
Detalhe
euCélula de permeabilidade: Inclui célula, base da célula, pistão de pressão superior, suporte de fixação, etc.
euAnti-projeto de perda de partículas: A base está equipada com uma válvula de esfera de 3 vias e 2 posições e um dispositivo de reação apertado manualmente para evitar a perda de partículas grossas durante o teste.
euSistema de abastecimento de água: Uma microbomba enche automaticamente o tanque de água de 2 L para manter uma altura manométrica estável.
euPainel de medição de nível de água: Dois conjuntos de tubos acrílicos de nível de água (20 mm de diâmetro) permitem uma leitura clara da altura da cabeça (0-600 mm).
euAquisição automatizada de dados: A unidade de aquisição multicanal integrada registra simultaneamente dados de permeabilidade de 4 canais, reduzindo erros manuais.
euPublicar-software de processamento: Software dedicado para gerenciamento de dados, cálculo de coeficiente de permeabilidade e geração de relatórios.
Aplicativo
Vantagens
eu4-gangue de alta eficiência: testa até 4 amostras simultaneamente, melhorando significativamente o rendimento do teste – ideal para testes em lote.
euAdequado para grosso-solos granulados: Projetado especificamente para solos arenosos e misturas, superando problemas de entupimento ou perda de partículas comuns em permeâmetros convencionais.
euAlto-medição de cabeça de precisão: resolução de 1 mm, precisão de ±0,3% FS garante dados confiáveis.
euAltamente automatizado: Unidade de aquisição integrada + software para monitoramento da cabeça em tempo real e cálculo automático do valor k.
euAnti-projeto de perda: O dispositivo de reação apertado manualmente e a válvula esférica de 3 vias evitam efetivamente que partículas finas sejam removidas.
euTamanho de amostra grande: A amostra de Φ100mm* 100mm fornece uma amostra mais representativa para solos de granulação grossa.
O que escolher
| Exigência | Recomendação |
| Múltiplas amostras de solo arenoso precisam de testes simultâneos | Estrutura de 4 gangues - testa 4 amostras em uma execução |
| Solos de granulação grossa ou pedregoso | Projeto antiperda de partículas; estrutura dedicada evita entupimento e perda de finos |
| Automação e precisão de dados necessárias | Unidade de aquisição + software integrados reduzem o erro humano e calculam automaticamente o valor k |
| Testes em lote universitários ou laboratoriais | Alta eficiência, desempenho estável, adequado para testes de ensino e produção |
| Necessita de observação visual clara da cabeça | Tubos acrílicos de nível de água permitem leitura direta enquanto o sistema registra automaticamente |
Fluxo do Processo
euPreparação de amostras: Prepare um solo arenoso de Φ100 mm × 100 mm ou uma amostra de mistura de acordo com os procedimentos padrão.
euInstalação de amostra: Coloque a amostra na célula de permeabilidade, garantindo uma boa vedação sem vazamento lateral.
euConexão do sistema: Conecte os tubos de nível de água, tanque de abastecimento de água, válvula de 3 vias e unidade de aquisição de dados.
euSaturação e desgaseificação: Sature a amostra usando o sistema de abastecimento de água e remova as bolhas de ar das linhas.
euDefinir cabeça inicial: Defina a altura inicial da cabeça de água (dentro do intervalo de 0–600 mm).
euIniciar teste: Ative a bomba para manter a altura manométrica; a unidade de aquisição registra automaticamente o nível de água versus o tempo para todos os 4 canais.
euCalcular coeficiente de permeabilidade: O software calcula automaticamente o coeficiente de permeabilidade para cada amostra usando a fórmula de altura variável.
euGerar relatório: Produza um relatório de teste incluindo curvas de tempo de cabeça e resultados de coeficiente de permeabilidade.
