Permeâmetro de queda de cabeça inteligente de quatro unidades

Descrição de produto

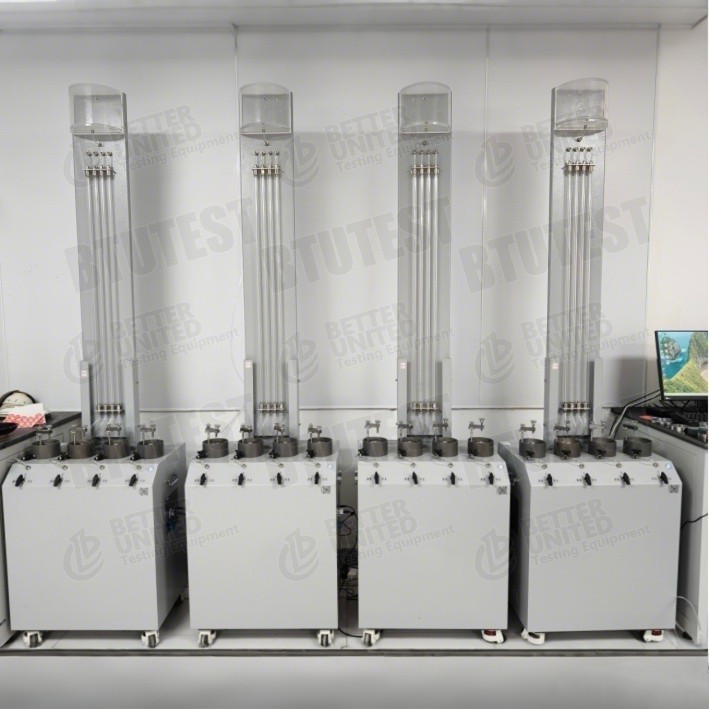

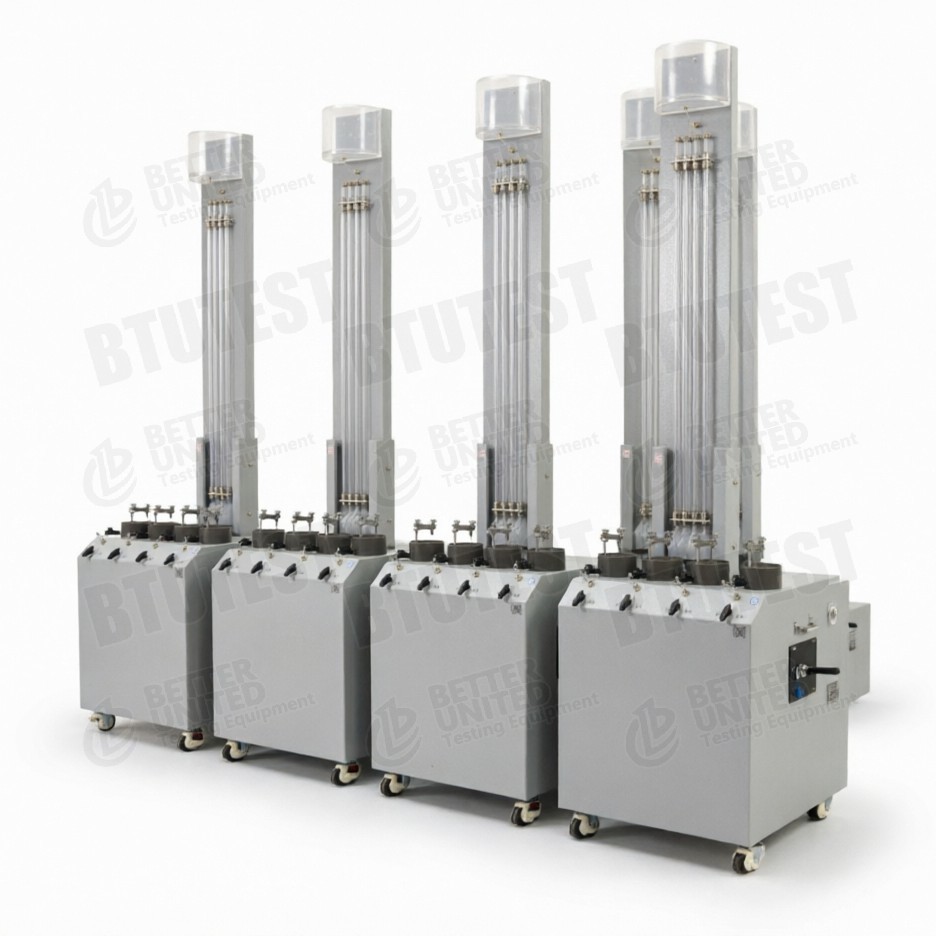

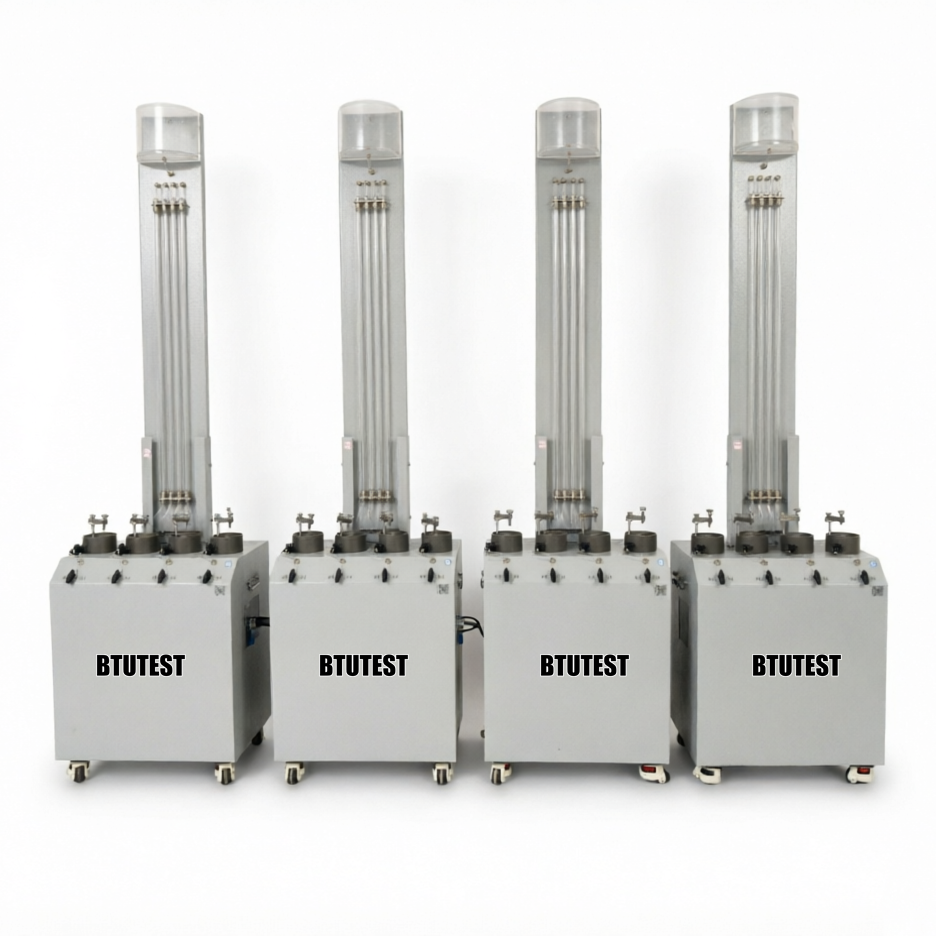

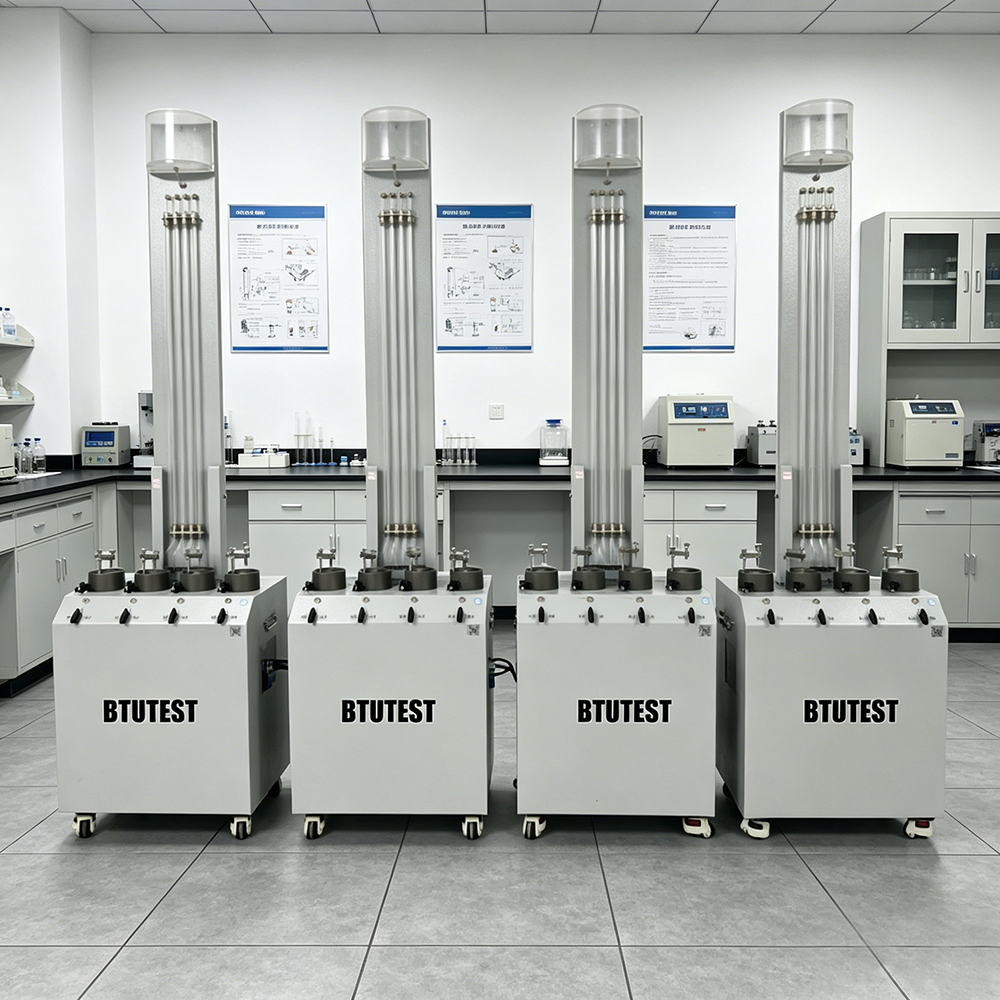

Permeâmetro inteligente de cabeça de queda de quatro unidades para solos de grãos finos

ModeloBTU- FHP-4

Descrição

Este equipamento éPermeâmetro inteligente de cabeça de queda de quatro unidades para solos de grão fino, modeloBTU- FHP-4, utilizado para determinar o coeficiente de permeabilidade dos solos de grãos finos (argilo, argila silvestre, argila e solos ambientais).permitindo testes simultâneos de permeabilidade da cabeça de queda em quatro amostras, que substitui o perímetro tradicional Tipo 55.

• Teste de coeficiente de permeabilidade totalmente automático
• Diâmetro da amostra 61,8 mm (área 30 cm2)
• Altura da amostra 40 mm (longo da via de fluxo)
• Área da secção transversal do tubo de queda da cabeça 0,785 cm2
• Sensor de nível do líquido: gama 2000 mm cabeça de água, resolução 0,1 mm, precisão ±0,15% FS
• Reservatório de água: 6 litros, selado para manter a limpeza da água
• Equipado com sistema e software de aquisição de dados, visualização em tempo real da altura da cabeça de água, estado do ensaio, etc.
• Interface de comunicação de alta velocidade com computador; software de monitorização de curvas de funcionamento em tempo real, armazenamento e aquisição de dados

Normas de ensaio (internacionais)

• ASTM D5084(Método de ensaio padrão para a permeabilidade dos solos ∼ método da cabeça em queda)
• A norma ASTM D5856(Permeabilidade do solo utilizando um perímetro de parede flexível)
• ISO 17892‐11(Teste geotécnico  Teste de permeabilidade)
• BS 1377-6(Teste de permeabilidade da norma britânica)
• Chinês SL 237-042(Procedimento de ensaio geotécnico ¢ ensaio de permeabilidade da cabeça em queda)
• JGS 0563(Norma japonesa de ensaio de permeabilidade)

O equipamento é adequado para ensaios de permeabilidade da cabeça de queda em solos de grãos finos e pode satisfazer os requisitos das normas acima referidas no que diz respeito ao tamanho da amostra, à medição da cabeça de água,aquisição de dados, etc.

Especificações

Parâmetro	Especificações
Modelo	BTU-FHP-4
Nome do instrumento	Permeâmetro inteligente de cabeça de queda de quatro unidades para solos de grãos finos
Estrutura	Quatro unidades (4 células permeamétricas independentes)
Diâmetro da amostra	61.8 mm (área 30 cm2)
Altura da amostra	40 mm (largura do caminho de fluxo)
Área da secção transversal do tubo da cabeça em queda	00,785 cm2
Sensor de nível de líquido	Faixa de 2000 mm da cabeça de água, resolução 0,1 mm, precisão ±0,15% FS
Reservatório de água	6 L, fechado
Aquisição de dados	Sistema e software incluídos; visualização em tempo real da cabeça de água, estado do ensaio
Interface de comunicação	Interface de alta velocidade
Funções de software	Monitorização em tempo real das curvas, armazenamento e aquisição de dados
Tipos de solos aplicáveis	Silt, argila silvestre, argila, solos ambientais

Detalhes

• Estrutura independente de quatro unidades Quatro amostras podem ser testadas simultaneamente, melhorando consideravelmente a eficiência; cada célula permeâmetro é independente para evitar interferências.
• Projetados para solos de grãos finosO diâmetro da amostra é de 61,8 mm e a altura de 40 mm, conforme as especificações normalizadas para os ensaios de permeabilidade do solo de grãos finos.
• Método da cabeça em queda- Adequado para solos de baixa permeabilidade (k = 10−5 a 10−8 cm/s), calcula o coeficiente de permeabilidade a partir do decaimento da cabeça de água ao longo do tempo.
• Sensor de nível de líquido de alta precisão• Distância de 2000 mm da cabeça de água, resolução 0,1 mm, precisão ± 0,15% FS ∙ muito superior à leitura manual.
• Reservatório de água seladoCapacidade de 6 litros; conceção fechada previne a contaminação e evaporação da fonte de água.
• Aquisição e software totalmente automáticos- Visualização em tempo real das curvas de decaimento da cabeça da água, cálculo automático do coeficiente de permeabilidade, armazenamento automático de dados, reprodução da curva.
• Substitui o perímetro tradicional Tipo 55O equipamento tradicional Tipo 55 é de uma única unidade com leitura manual; este equipamento é de quatro unidades e totalmente automático, melhorando consideravelmente a eficiência e a precisão.
• Aplicabilidade clara¢ Lodo, argila, argila e solos ambientais (por exemplo, solos contaminados, solos solidificados/estabilizados).

Aplicação

• Investigação geotécnica do local¢ Determinar os coeficientes de permeabilidade das camadas naturais de solo de grãos finos para análise de filtragem.
• Engenharia de enchimento¢ Avaliar a permeabilidade de diques, enchimentos de barragens e subgrades.
• Geotecnia ambiental¢ Medir a permeabilidade dos solos contaminados e dos solos solidificados/estabilizados para avaliar o desempenho da barreira.
• Ensino e investigaçãoLaboratórios universitários de mecânica do solo para experiências de estudantes e testes de investigação.
• Substituição de equipamento antigo¢ Atualização dos permeâmetros tradicionais Tipo 55 para maior automação.

Vantagens

• Quatro unidades de alta eficiência- Quatro amostras testadas numa única vez, quatro vezes a eficiência de um dispositivo de unidade única.
• Medição totalmente automáticaOs sensores de nível de líquido registam automaticamente as alterações da cabeça de água; o software calcula automaticamente o coeficiente de permeabilidade, eliminando os erros de leitura humanos.
• Alta precisãoResolução da cabeça de água 0,1 mm, precisão de 0,15% FS superior à leitura manual (normalmente 1 mm).
• Reservatório de água selado- Previne a contaminação e a evaporação da água, garantindo a qualidade estável da água.
• Monitorização de curvas em tempo realO software exibe em tempo real as curvas da cabeça de água em relação ao tempo para facilitar a avaliação do estado do ensaio.
• Armazenamento automático de dadosOs dados dos ensaios podem ser exportados para facilitar a geração de relatórios.
• Ampla aplicabilidade Lodo, barro, barro silício e solos ambientais.
• Melhoria dos equipamentos tradicionaisMais avançados e convenientes do que os permeâmetros Tipo 55.

O que escolher

Selecionar este equipamento ou compará-lo com outros tipos com base nos requisitos de ensaio:

Fluxo de processos

Exemplo:Ensaio de permeabilidade da cabeça em queda de quatro unidades (sol de grãos finos)

• Preparação da amostra
  • Cortar o solo de grãos finos ou preparar uma amostra remoldada com um anel de corte de 61,8 mm × 40 mm.
  • Medir o teor inicial de água e saturar a amostra (vazio ou imersão em água).

• Instalação de espécimes
  • Colocar a amostra saturada na célula de permeâmetro (com pedra porosa no fundo), garantindo que não haja fugas de ar ou de parede lateral.
  • Montar as quatro células de permeabilidade na base das quatro unidades e ligar os tubos de cabeça que caem.
  • Conecte o reservatório de água e tubos, garantindo que todas as conexões estejam seladas.

• Desaireamento e saturação
  • Abrir a válvula de admissão de água para permitir que a água flua para cima através da amostra, expelindo bolhas de ar da amostra e das linhas.
  • Fechar a válvula de ventilação para obter a saturação total da amostra.

• Parâmetros de ensaio definidos
  • No software, entrada: altura da amostra (40 mm), área da amostra (30 cm2), área da secção transversal da cabeça do tubo em queda (0,785 cm2).
  • Estabelecer a cabeça de água inicial (por exemplo, 1800 mm) e a cabeça de água final (por exemplo, 200 mm).
  • Defina o intervalo de amostragem (por exemplo, 1 segundo ou desencadeamento automático).

• Comece o teste.
  • O software começa a registrar a cabeça da água em relação ao tempo (leitura automática do sensor de nível do líquido).
  • Gráfico em tempo real da curva de decaimento da cabeça da água (escala semi-logarítmica).
  • O ensaio termina automaticamente quando a cabeça de água cai para o valor final (ou pode ser interrompido manualmente).

• Registo e cálculo dos dados
  • O software registra automaticamente os dados da altura da água e do tempo.
  • Calcula o coeficiente de permeabilidade utilizando a fórmula da cabeça em queda:
    e a = área da secção transversal do tubo da cabeça em queda, L = altura da amostra, A = área da amostra, t = intervalo de tempo, h1 e h2 são as cabeças de água correspondentes.
  • Os valores k múltiplos podem ser calculados em diferentes intervalos de tempo e medidos.

• Limpeza
  • Após o ensaio, fechar a entrada de água e retirar a amostra.
  • Limpe as células permeáveis, tubos e reservatório de água.

Resumo:O BTU-FHP-4 é um permeâmetro inteligente de cabeça de queda de quatro unidades projetado especificamente para solos de grãos finos, como lodo, argila e argila silícia.Com um sensor de nível de líquido de alta precisão (0.1 mm de resolução), software totalmente automático, visualização em tempo real da curva de permeabilidade da cabeça de água e cálculo automático do coeficiente de permeabilidade,substitui o perímetro tradicional Tipo 55 e melhora muito a eficiência e a precisãoÉ adequado para investigação de sítios geotécnicos, engenharia de enchimento, geotécnica ambiental e outros campos.Observe que este equipamento não é adequado para solos de grãos grosseiros (que exigem um perímetro de cabeça constante) e destina-se a utilização em laboratório.
