Dispositivo de isolamento de contaminantes

Descrição de produto

Descrição

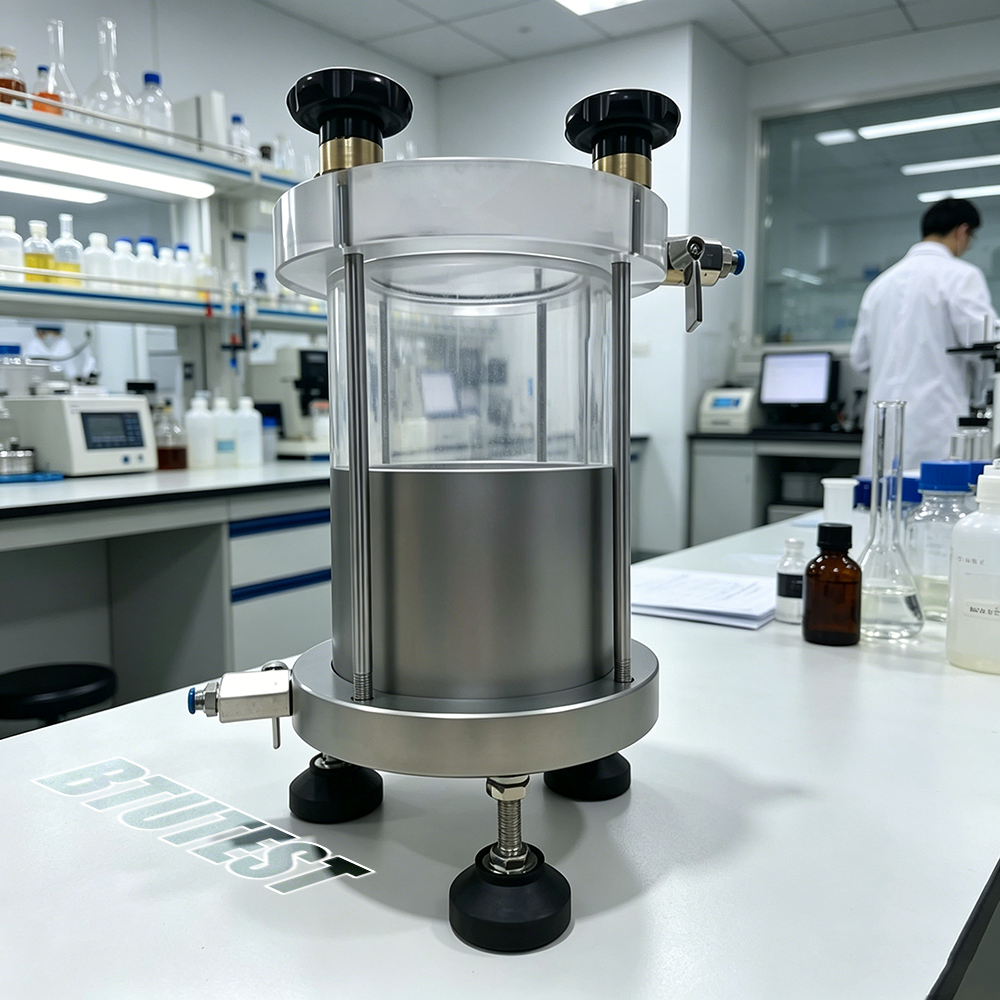

O dispositivo de isolamento de contaminantes da série BTU-PIA é um aparelho de laboratório projetado para isolamento de contaminantes e carga de pressão em pesquisas geotécnicas. Ele utiliza uma estrutura de diafragma para isolar fisicamente os contaminantes do sistema de carga de pressão, evitando a contaminação cruzada e garantindo a segurança dos testes e a precisão dos dados. Estão disponíveis três modelos (PIA‑1, PIA‑2, PIA‑3), diferindo principalmente no volume máximo, adequados para diversas escalas de migração de contaminantes, permeabilidade ou testes de difusão.

Padrões de teste

• ASTM D7100(Método de teste padrão para condutividade hidráulica de revestimentos de argila geossintética)
• ASTM D5887(Método de teste padrão para medição de fluxo de índice através de amostras de revestimento de argila geossintética saturada)
• ISO 15175(Qualidade do solo – Caracterização do solo relacionada com a proteção das águas subterrâneas)
• GB/T 50123-2019(Padrão para método de teste geotécnico – seção Migração de contaminantes)

Nota: Este dispositivo é um componente auxiliar; o padrão aplicável é normalmente determinado pelo método de teste primário.

Especificação

Especificações comuns:

• Estrutura: O diafragma separa as câmaras superior e inferior
• Material: Resistente à corrosão (material exato não especificado – aço inoxidável presumido ou material resistente a produtos químicos)
• Função: Aplica pressão enquanto isola contaminantes do sistema de pressão

Detalhe

• Componente principal – Diafragma: Flexível e resistente à corrosão; separa o meio de pressurização superior (por exemplo, ar ou água) do contaminante inferior.
• Câmara superior: Conectado a uma fonte de pressão (por exemplo, bomba de ar, bomba hidráulica) para aplicar pressão ao diafragma.
• Câmara inferior: Retém solução contaminante ou lixiviado do solo; conectado via tubulação ao sistema de teste geotécnico.
• Tubulação: Transporta contaminantes ou conecta-se a equipamentos de teste; inclui acessórios de vedação.
• Princípio de funcionamento: Quando a câmara superior é pressurizada, o diafragma deforma-se para baixo, transmitindo pressão uniformemente ao contaminante inferior sem contato direto entre os dois.
• Aplicativos: Testes de migração de contaminantes, testes de permeabilidade de resíduos perigosos, testes de compatibilidade química, etc.

Aplicativo

• Estudos sobre migração de contaminantes em solos (por exemplo, metais pesados, poluentes orgânicos)
• Teste de permeabilidade de sistemas de revestimento de aterros sanitários
• Testes de compatibilidade entre produtos químicos perigosos e materiais geotécnicos
• Carga de pressão e requisitos de isolamento na pesquisa de remediação de solo contaminado
• Dispositivo auxiliar para laboratórios geotécnicos ambientais para evitar contaminação cruzada

Vantagens

• Isolamento de contaminantes: O diafragma separa completamente o meio de pressão do contaminante, evitando a contaminação dos sensores de pressão, da tubulação e do meio ambiente.
• Alta segurança: Evita vazamento de substâncias perigosas, protegendo operadores e equipamentos.
• Transmissão de pressão uniforme: O diafragma flexível garante aplicação de pressão uniforme na superfície ou amostra contaminante.
• Várias opções de volume: 0,3L / 1,8L / 8L – adequado para testes de pequena a média escala.
• Construção simples e confiável: Sem peças eletrônicas complexas; fácil de limpar, manter e substituir o diafragma.
• Custo-benefício: Preço entre 6.000 e 20.000 CNY – bom valor para uso em laboratório.

O que escolher

Fluxo do Processo

• Prepare o dispositivo: Verifique a integridade do diafragma; limpe as câmaras superiores/inferiores e a tubulação.
• Conecte a tubulação: Conectar a saída da câmara inferior ao sistema de ensaio geotécnico (ex. permeâmetro, coluna de solo).
• Adicionar contaminante: Injete a solução contaminante desejada ou colete o lixiviado na câmara inferior.
• Conecte a fonte de pressão: Conecte a câmara superior a uma fonte de pressão pneumática ou hidráulica (por exemplo, regulador de pressão, bomba de água).
• Aplicar pressão: Ajustar a fonte de pressão para pressurizar a câmara superior; o diafragma transmite pressão ao contaminante.
• Realizar teste: Sob pressão, o contaminante flui para a amostra de solo ou sistema de medição – realizar teste de migração/permeabilidade.
• Libere a pressão e limpe: Após o teste, libere a pressão, desmonte o dispositivo, descarte com segurança o contaminante residual, limpe e substitua o diafragma, se necessário.
