permeâmetro automático de cabeça variável dupla

Descrição de produto

Descrição

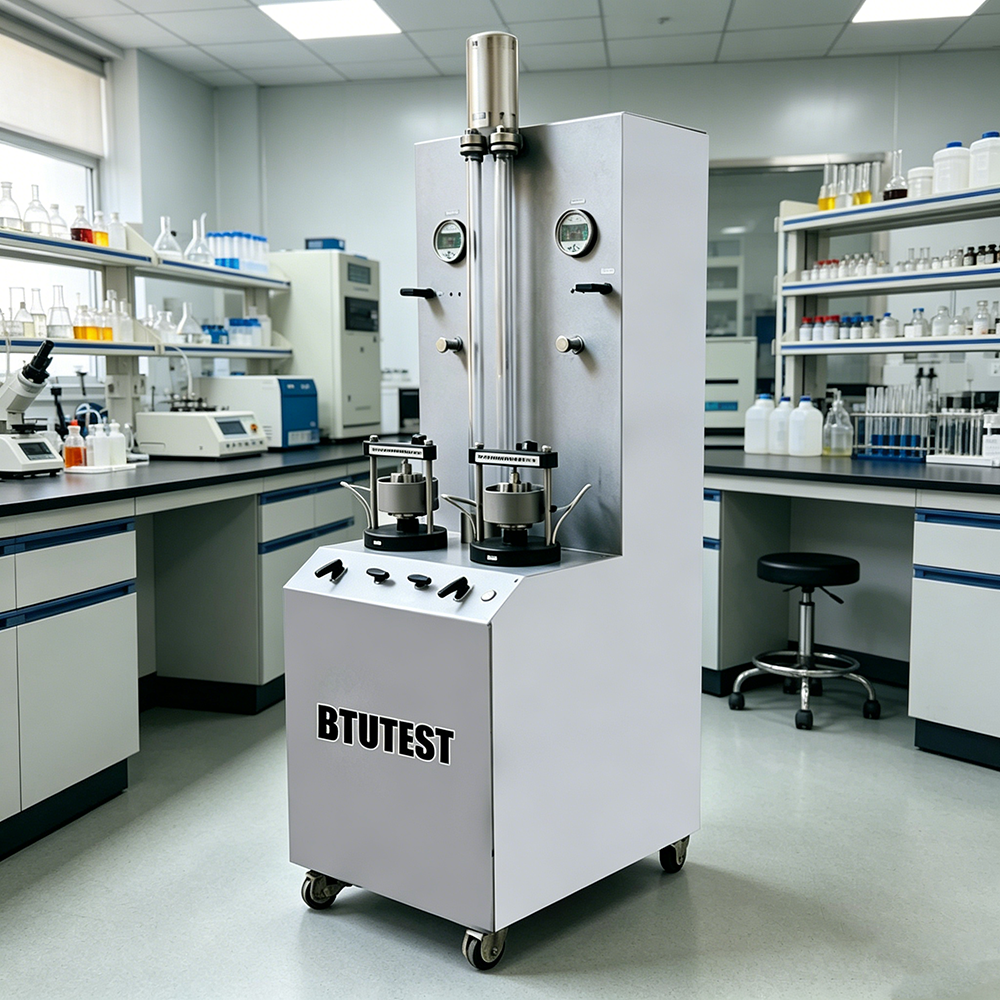

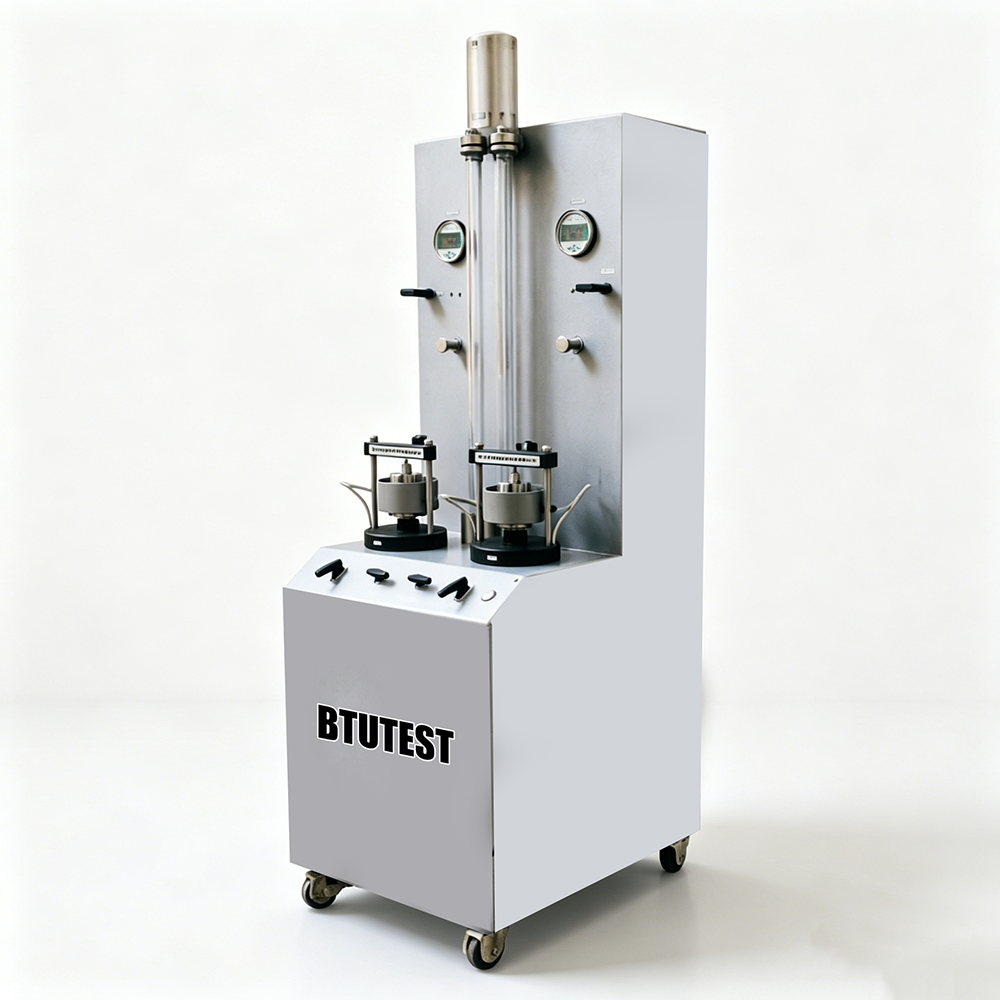

O permeímetro automático de cabeça variável de banda dupla BTU-STC-2AP é um aparelho de laboratório que integra o ensaio de consolidação e de permeabilidade.Pode aplicar simultaneamente pressão de consolidação e pressão de filtragem, medindo o coeficiente de permeabilidade das amostras de solo utilizando o método da cabeça variável.O instrumento inclui uma unidade de aquisição de dados AD de 16 bits multicanal integrada e um software dedicado de aquisição e processamento de dados, que permite a medição automatizada das alterações do nível da água e da deformação da consolidação. É adequado para estudos de permeabilidade de solos de grãos finos e alguns solos de grãos grosseiros.

Normas de ensaio

• ASTM D5084(Métodos de ensaio normalizados para a medição da condutividade hidráulica dos solos utilizando cabeça variável)
• ASTM D2435(Métodos de ensaio normalizados para as propriedades de consolidação unidimensional dos solos)
• ISO 17892‐11(Exame de laboratório geotécnico Determinação da permeabilidade)
• GB/T 50123‐2019(Norma para o método de ensaio geotécnico

Especificações

Detalhes

• Sistema de aplicação de pressão de consolidação: Composto por um regulador de pressão, medidor de pressão digital LCD, pistão de pressão do cilindro, cilindro, rolamento linear, conjunto de válvulas de esferas,e quadro de reação permite um controlo preciso da pressão de consolidação.
• Célula de permeabilidade: Inclui anel de corte, pedras porosas superiores/inferiores, tampão de pressão, anel de guia, anel de vedação, anel de fixação, parafusos de fixação, base de célula e acessórios de ligação rápida
• Sistema de aplicação de pressão de permeabilidade: Utiliza um regulador de pressão, um tubo de conversão de permeâmetro ar-água, um manômetro de pressão digital LCD e uma válvula de esferas definida para fornecer uma pressão de filtragem estável e controlada.
• Base do instrumento: Feito de chapa de metal dobrado, integra a célula de permeabilidade, estrutura de carga e cilindro; o painel frontal é equipado com 6 conjuntos de válvulas de esferas, botão de interruptor de energia, etc.
• Medição do nível da água: Um sensor de variação de volume (ou sensor de pressão diferencial) mede as alterações do nível da água com uma amplitude de 0 ̊40 cm e uma precisão de 0,1 cm.
• Exibição e controlo: O painel inclui ecrãs digitais LCD de precisão, tubo de medição de conversão de ar e água, regulador de pressão e tanque de abastecimento de água.
• Aquisição de dados: A unidade de aquisição AD de 16 bits integrada liga-se a um computador através de USB, adquirindo simultaneamente 2 canais de deslocamento e 2 canais de sinais de alteração de volume.
• Projeto de baixa potência: fonte de alimentação de corrente contínua de 24 V, ≤ 24 W, adequada para ensaios de longa duração.
• Acessório opcional: Sensor de deslocamento vertical (0-12,7 mm, precisão ±0,01 mm) para a medição da deformação da consolidação.

Aplicação

• Determinação de coeficientes de permeabilidade da cabeça variáveis para solos de grãos finos (argilas, sedimentos) e alguns solos arenosos
• Ensaios combinados de permeabilidade por consolidação para estudar o efeito da pressão na permeabilidade
• Avaliação das características de filtragem de núcleos de barragens de terra, de pavimentos e de materiais impermeáveis
• Ensino e investigação automatizados em laboratórios geotécnicos universitários e institucionais
• Obtenção de parâmetros de permeabilidade das camadas do solo em investigações geotécnicas de locais

Vantagens

• Projeto de dupla bandaTeste duas amostras simultaneamente, melhorando a eficiência e poupando tempo.
• Consolidação integrada + permeabilidade: Permite a aplicação de pressão de consolidação para simular condições de tensão in situ antes do ensaio de permeabilidade
• Altamente automatizado: Unidade de aquisição integrada + software registam automaticamente as alterações do nível da água e a deformação da consolidação, reduzindo o erro humano.
• Largo intervalo de medição do nível da água: 0,40 cm com uma precisão de 0,1 cm satisfaz os requisitos de ensaio da cabeça variável.
• Controle de pressão preciso: Utiliza manômetros de pressão digitais LCD, reguladores de pressão e cilindros
• Baixa potência e seguro: 24 V de alimentação em corrente contínua, baixo consumo energético ­ adequado para operações de laboratório a longo prazo.
• Opções flexíveis: Sensores de deslocamento de alta precisão opcionais para medição simultânea da compressão de consolidação.

O que escolher

Fluxo de processos

• Preparação da amostra: Preparar uma amostra de solo de φ61,8 mm × 40 mm (ou 20 mm) de acordo com os procedimentos normalizados.
• Instalação de espécimes: Colocar a amostra na célula de permeabilidade (anel de corte + pedras porosas superiores/inferiores), instalar componentes de vedação e apertar.
• Conexão do sistema: Conectar o sistema de pressão de consolidação, o sistema de pressão de permeabilidade, o sensor de nível de água e o sensor de deslocamento opcional.
• Aplicar pressão de consolidação: Defina a pressão de consolidação desejada (0-800 kPa) utilizando o regulador de pressão; permita que a amostra se consolide sob a pressão especificada, registando a compressão.
• Aplicar pressão de permeabilidade: Após a estabilização da consolidação, ajustar a pressão de permeabilidade (0~200 kPa) e iniciar o ensaio de permeabilidade da cabeça variável.
• Aquisição de dados: O software registra automaticamente a queda do nível da água (ou as leituras do sensor de mudança de volume) em relação ao tempo e, opcionalmente, registra mudanças de deslocamento.
• Calcular o coeficiente de permeabilidade: O software calcula automaticamente o coeficiente de permeabilidade utilizando a fórmula da cabeça variável.
• Gerar relatório: Produzir um relatório de ensaio que inclua as curvas de tempo do nível da água, os resultados do coeficiente de permeabilidade e os dados de deformação de consolidação.
