sistema de teste de coluna ressonante

Descrição de produto

Sistema de ensaio de coluna de ressonância

1Descrição.

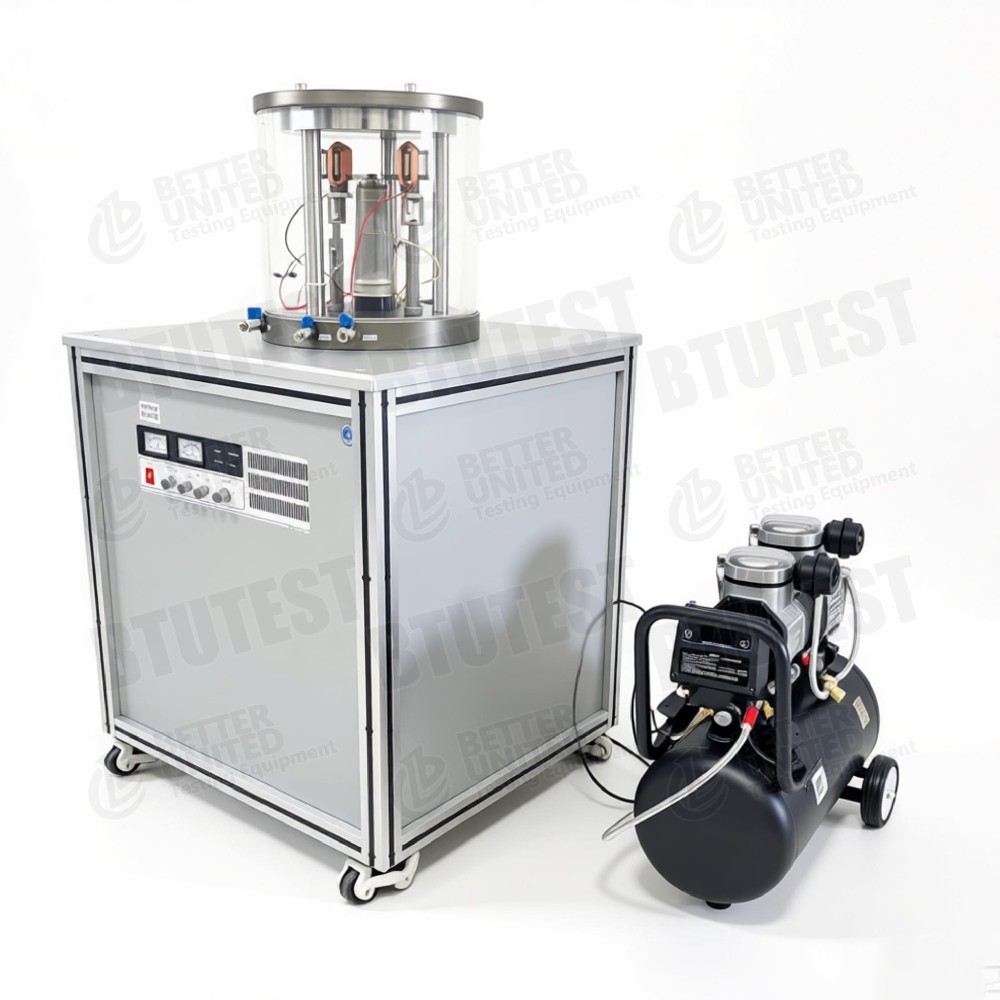

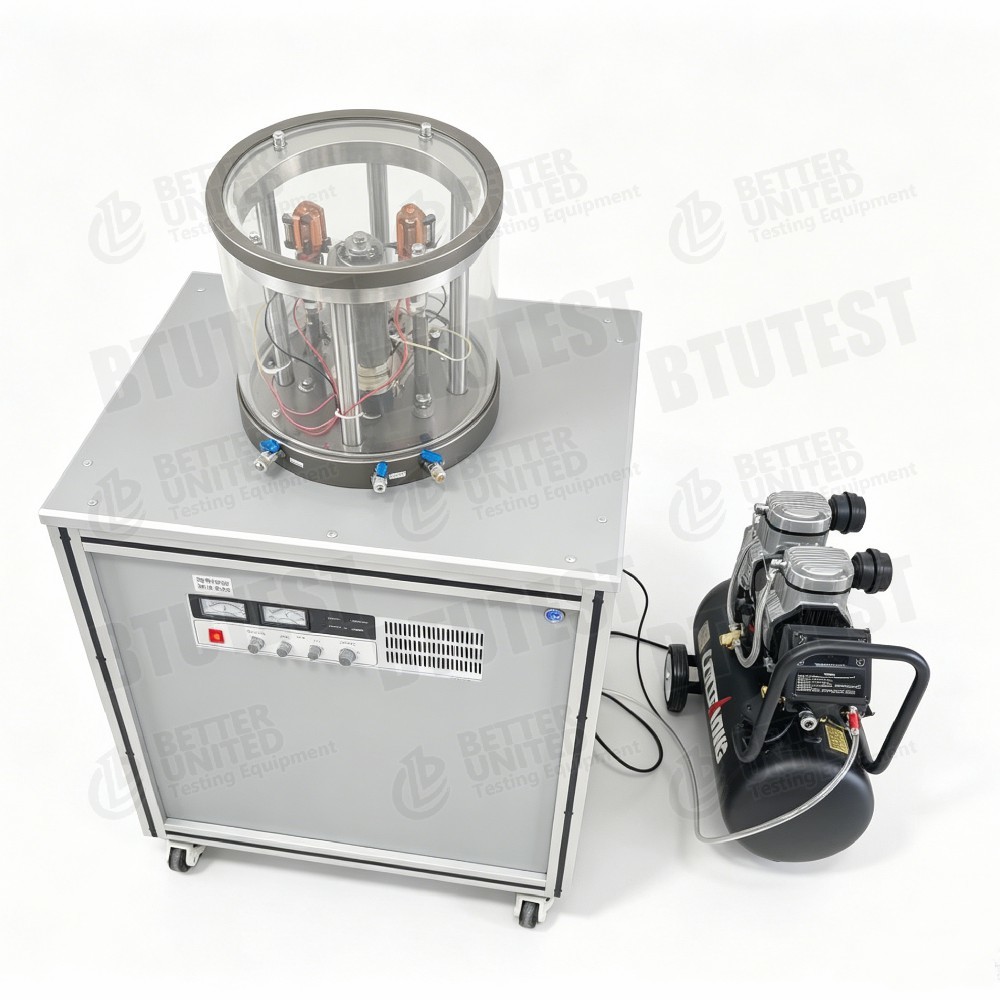

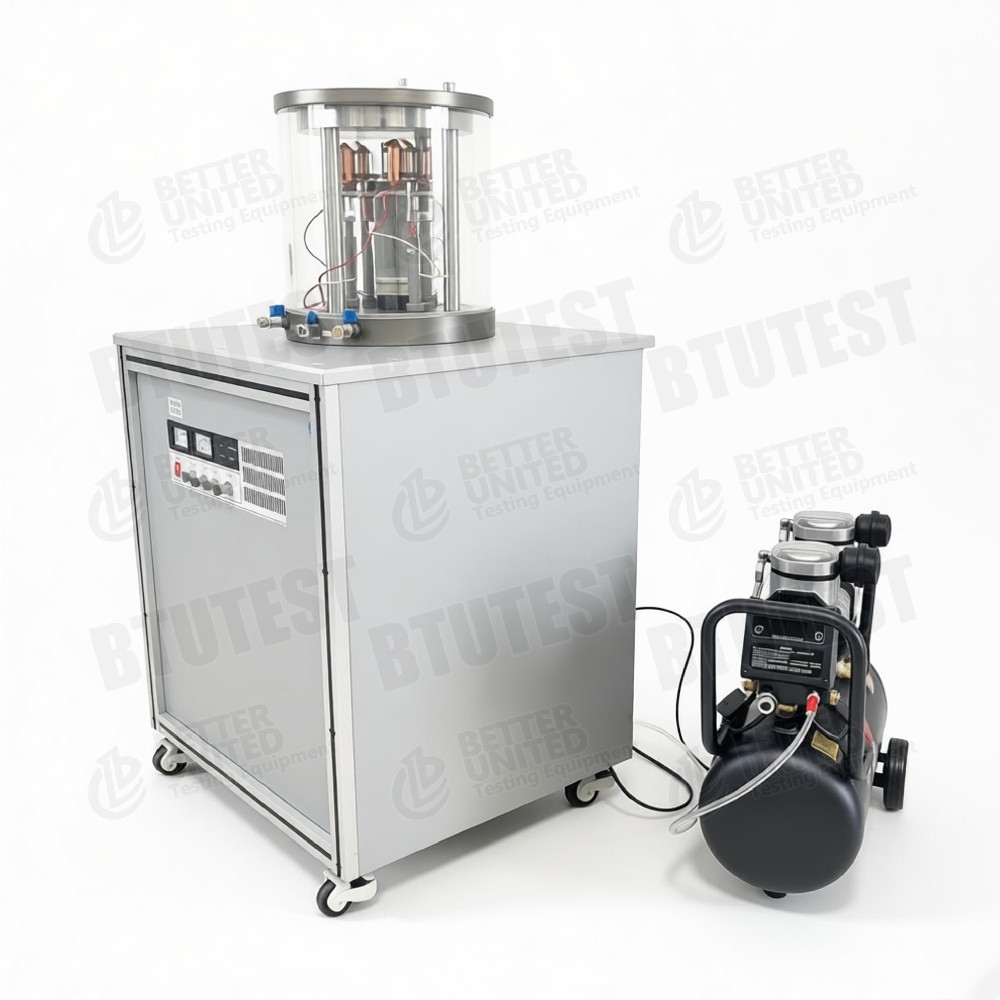

O BTU-RCA-1 é umSistema de ensaio de colunas de ressonânciaque aplica uma força de torção cíclica a uma amostra de solo para medir amódulo dinâmico de elasticidade, módulo de cisalhamento e relação de amortecimentoO sistema utiliza excitação eletromagnética e é totalmente controlado por computador para a pressão da célula e o binário dinâmico.Pode realizar a consolidação triaxial convencional de solos saturados, bem como testes de coluna de ressonância.

2. Normas de ensaio

Com base nas especificações gerais de ensaio da coluna de ressonância, o sistema cumpre as seguintes normas:

•ASTM D4015(Método de ensaio padrão para o módulo de cisalhamento e o rácio de amortecimento pelo método da coluna de ressonância)

•A norma ASTM D3999(Método de ensaio para as propriedades dinâmicas do solo sob carga cíclica)

•JG/T 120-2007(Norma da Indústria da Construção Chinesa ¢ Aparelho de Coluna de Resonância)

•BS EN ISO 17892-9(Testes de laboratório geotécnico Coluna triassílica e ressonante cíclica)

3Especificações

4Detalhe.

•Câmara de pressão: Pressão máxima de 1,5 MPa, adequada para a consolidação triaxial de pressão média a baixa e para os ensaios de coluna de ressonância de solos saturados.

•Controle da pressão da célula: A carga pneumática com uma válvula servo-proporcional de alta precisão permite a regulação automática de 0 a 0,9 MPa, precisão ± 0,1% F.S.

•Sistema de excitação: Excitação torsional eletromagnética com 4 conjuntos de bobinas, gerando um campo magnético elevado e um motor de alta tensão para uma ampla gama de frequências (até 300 Hz).

•Sensor: Acelerômetro integrado (fixo) com equilíbrio, eliminando a fixação externa e melhorando a repetibilidade e a imunidade ao ruído.

•Aquisição de dados: Resolução de 24 bits, taxa de amostragem de 10 kHz ‡ adequado para capturar respostas dinâmicas de pequena tensão.

•Acessórios de calibração: Fornecido com uma barra de calibração e pesos para verificação periódica das medições do módulo de cisalhamento.

•Tamanhos das amostras: Compatível com dois diâmetros normalizados (39,1 mm e 50 mm) para tipos de solo comuns.

5Aplicação

•Determinação de parâmetros dinâmicos de pequena tensão: mede o módulo de cisalhamento (G) e a taxa de amortecimento (D) na faixa de tensão 10−6 ~ 10−4 para análise da resposta sísmica no local.

•Avaliação das propriedades dinâmicas da fundação: Fornece parâmetros dinâmicos do solo para a concepção de vibrações de pilhas, fundações de máquinas, cargas de tráfego, etc.

•Validação do modelo constitutivo: Obtém curvas de decaimento da rigidez de pequena tensão para calibrar modelos constitutivos avançados.

•Ensaios combinados de consolidação triaxial + coluna de ressonância: Primeiro, realizar a consolidação triaxial, em seguida, aplicar vibração torsional para estudar o efeito da tensão de consolidação sobre as propriedades dinâmicas.

•Investigação e ensino: Adequado para estudos e demonstrações de laboratório em engenharia sísmica geotécnica e dinâmica do solo.

6. Vantagens

•Controle totalmente automáticoAplicação de pressão da célula, excitação dinâmica e aquisição de dados são controlados por computador, reduzindo o erro do operador.

•Alta precisão a baixa tensão: a extensão de tensão até 10−6 capta com precisão o módulo máximo de cisalhamento (Gmax) do solo.

•Resposta de alta frequência: A frequência máxima de vibração de 300 Hz abrange as bandas de ensaio das colunas de ressonância comuns.

•Acelerômetro incorporado: Minimiza a perturbação da instalação e melhora a repetibilidade dos ensaios.

•Quatro bobinas eletromagnéticas: Fornecer um binário de excitação suficiente e uniforme, assegurando um modo de torção puro.

•DAQ de 24 bits: Alta resolução e taxa de amostragem para processamento de sinais dinâmicos fracos.

•Calibração normalizada: Fornece barra/pesos de calibração, garantindo a rastreabilidade das medições.

7. Parâmetro (Tabela de vista)

8O que escolher

O BTU-RCA-1 é um sistema de coluna de ressonância de modelo único, portanto, não é necessária a seleção entre modelos.

Se precisares apenasEnsaios simples de módulo de pequena tensãoPara ensaios de solos insaturados ou numa faixa de frequências extremamente larga, contacte o fabricante para configurações estendidas.

9. Fluxo de processos

A seguir está um procedimento padronizado para umensaio de coluna de ressonância(consolidação seguida de ressonância de torção) utilizando o BTU-RCA-1:

Etapa 1: Preparação e instalação das amostras

• Preparar uma amostra de solo saturado não perturbada ou remoldada de acordo com o tamanho exigido (39,1 mm ou 50 mm de diâmetro).

• Instalar a amostra na câmara de pressão triaxial; ligar o sensor de pressão dos poros e as linhas de drenagem.

• Montar a unidade de excitação superior (conjuntos de bobinas eletromagnéticas pré-instalados).

Etapa 2: Enchimento e saturação do sistema

• Encha a câmara e as linhas com água desaerada, removendo as bolhas de ar.

• O software realiza automaticamente a saturação da contrapressão e mede o valor B (B≥0,95 indica saturação total).

Fase 3: Consolidação triaxal

• Definir a pressão da célula alvo (0 a 0, 9 MPa) e os critérios de estabilidade do tempo de consolidação / drenagem.

• O software aplica automaticamente a pressão da célula e regista a variação de volume/dissipação da pressão dos poros, completando a consolidação isotrópica ou anisotrópica.

Etapa 4: Preparação do ensaio da coluna de ressonância

• Após a consolidação, feche a válvula de drenagem para manter as condições não drenadas.

• O software identifica automaticamente a geometria da amostra e realiza o zero do acelerômetro e a auto-verificação do sistema.

Etapa 5: Excitação e varredura de frequência

• Configurar a tensão de excitação (saída do amplificador de acionamento) e a faixa de frequência (por exemplo, 10~300 Hz).

• As bobinas eletromagnéticas aplicam uma força de torção cíclica; o acelerômetro monitora a resposta.

• O software varre automaticamente a frequência e identifica ofrequência de ressonância(frequência correspondente à resposta de aceleração máxima).

Passo 6: Calcular o módulo de cisalhamento e a taxa de amortecimento

• A partir da frequência de ressonância, das dimensões da amostra, do momento de inércia, etc., o software calcula a frequência demódulo de cisalhamento Gna pressão da célula corrente.

• ORelação de amortecimento Dé calculado utilizando o método da largura de banda de meia potência a partir do pico de ressonância.

• As medições podem ser repetidas a níveis de tensão diferentes (alterando a força de excitação) para obter curvas de decaimento G-γ e D-γ.

Etapa 7: Alteração da pressão ou do nível de tensão das células

• Se necessário, descarregar a pressão da célula ou mudar para uma pressão diferente da célula e repetir as etapas 4 a 6 para obter parâmetros dinâmicos em diferentes condições de tensão.

Etapa 8: Terminação do ensaio e tratamento dos dados

• O software guarda automaticamente todas as curvas de varredura, frequências de ressonância, valores G e D.

• O módulo de pós-processamento gera um relatório de ensaio que inclui Gmax, relação de amortecimento versus deformação ou gráficos de pressão das células.

Etapa 9: Limpeza e manutenção

• Descarregar a pressão da célula, drenar a câmara de pressão e retirar a amostra.

• Limpe as linhas e a câmara de pressão; inspecione os sensores e as bobinas.

Nota: O software BTU-RCA-1 fornece uma interface orientada por assistente; a maioria das etapas pode ser executada automaticamente com uma operação de um clique.
