Aparelho de cisalhamento direto

Descrição de produto

Aparelhos de cisalhamento directo

Descrição

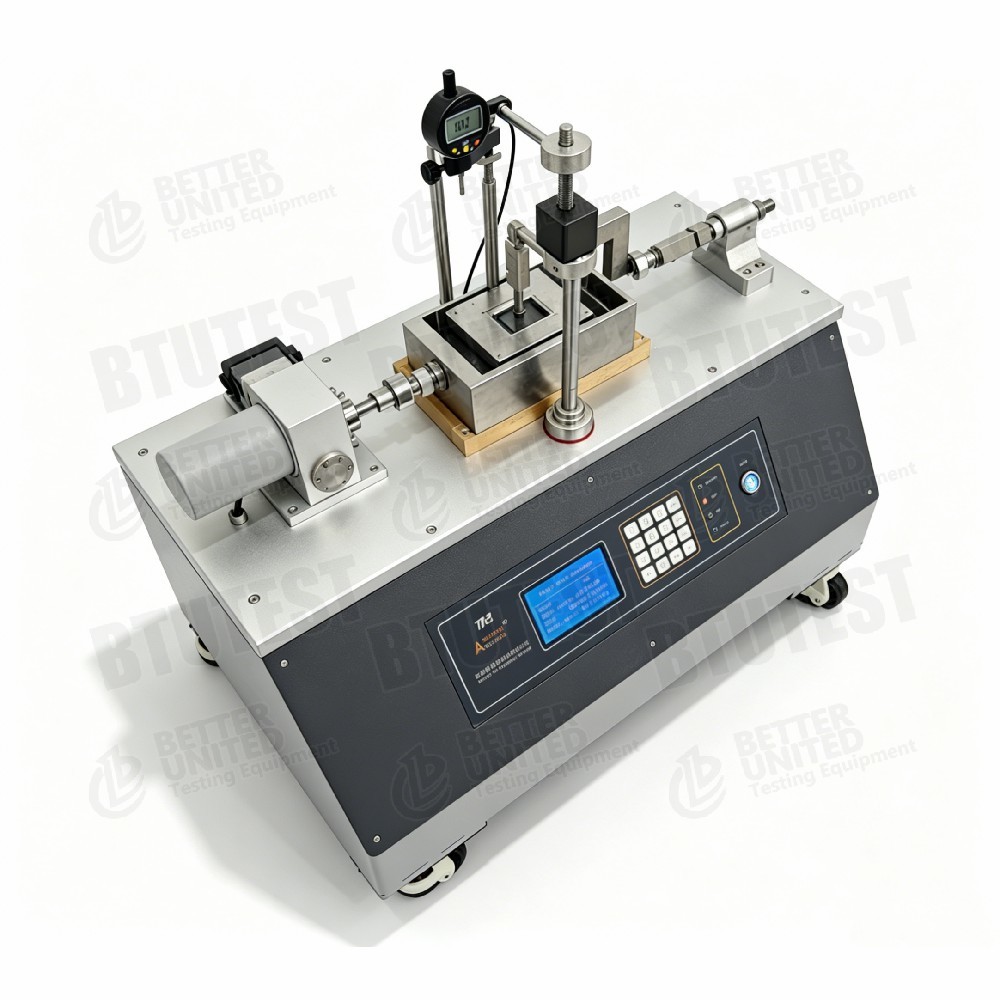

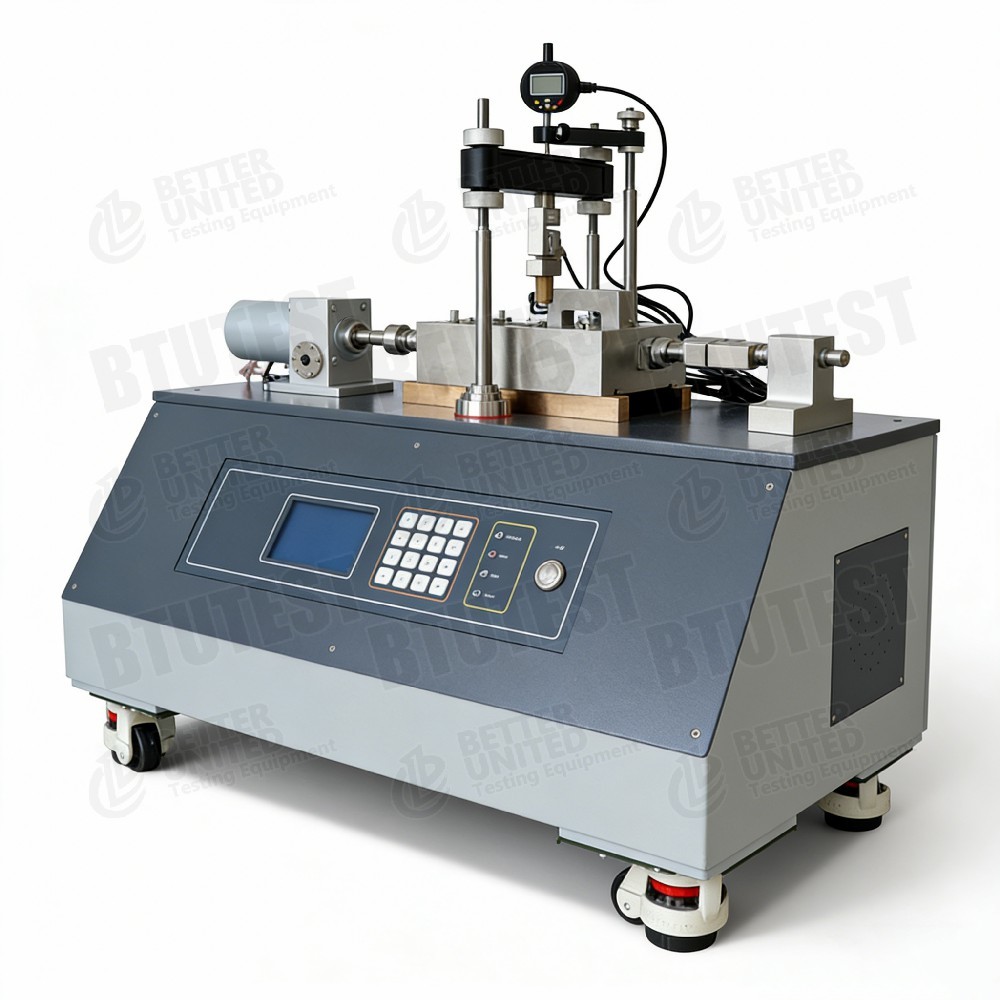

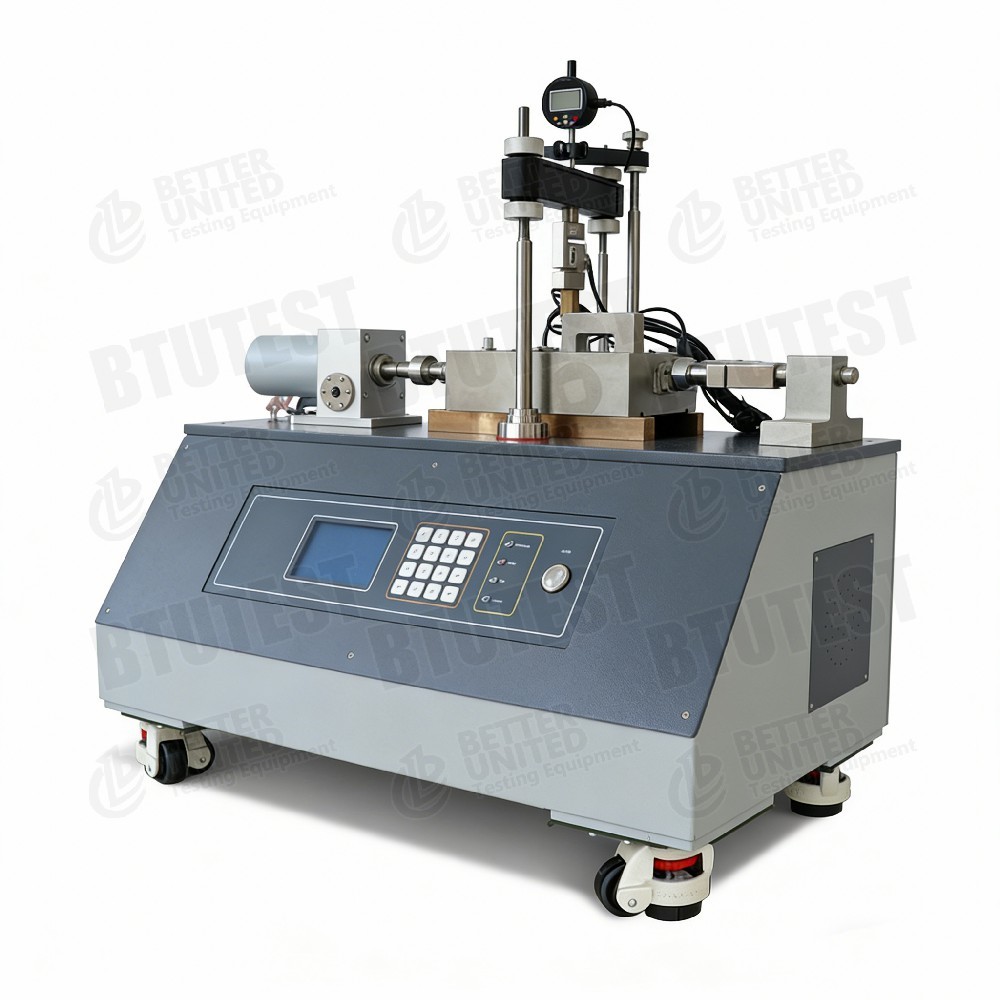

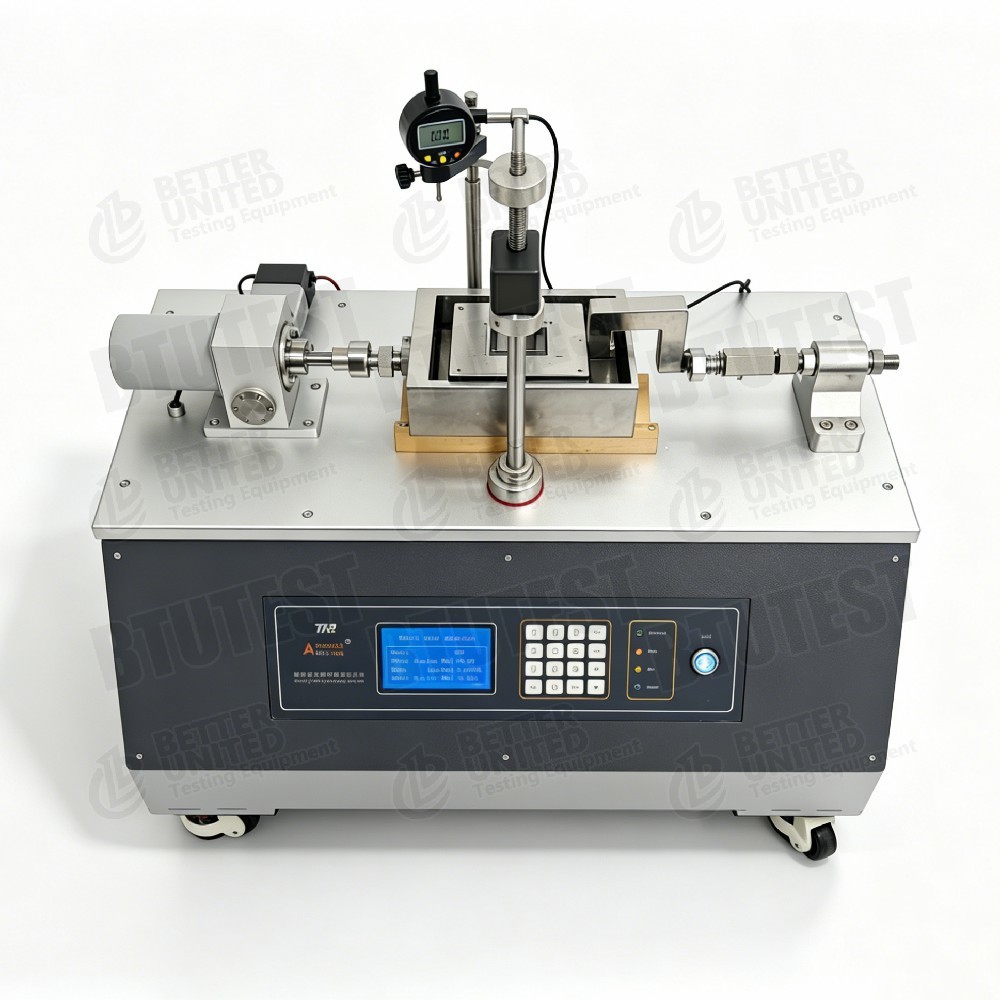

OBTU- Sistema de cisalhamento directo/residual totalmente automatizado DDS-5FO sistema foi concebido para determinar a resistência ao cisalhamento e a resistência ao cisalhamento residual dos solos, tendo como alvo laboratórios académicos e instituições de investigação.

• Motor passo a passo reversível.
• Capacidade para controlar a velocidade de cisalhamento (mínimo 0,00001 mm/min).
• Fornecimento de energia: 110 ̊220 V.
• Carregamento normal através de um método automático pneumático ou mecânico a motor (elimina os pesos mortos).
• Mecanismo de reversão de empuxo incorporado para corte recíproco.
• Operação através de software BTU com módulos de ensaio pré-configurados; aquisição e processamento automáticos de dados.
• Alta precisão, alta automação, fácil operação.

Normas de ensaio (internacionais)

ASTM D3080 ((Método de ensaio padrão para ensaio de cisalhamento direto de solos)

ASTM D6467 ((Resistência residual de cisalhamento do anel ∼ princípio similar de cisalhamento recíproco)

ASTM D7608 ((Força residual de solos coeso saturados)

ISO 17892‐10 ((Teste de cisalhamento direto)

BS 1377-7 (Teste de cisalhamento direto)

A capacidade de cisalhamento recíproco para a resistência residual satisfaz os requisitos destas normas no que diz respeito à taxa de cisalhamento, tensão normal e determinação da resistência residual.

Especificações

Detalhes

• Motor passo-a-passo reversívelAtivar automaticamente o corte recíproco para testes de resistência residual.
• Carregamento normalO sistema pneumático (com pressão regulada) elimina os pesos; também está disponível uma carga mecânica opcional.
• Projeto da caixa de cisalhamento- Caixas quadradas normalizadas (100 mm, 60 mm) com várias opções de caixas redondas (50-100 mm de diâmetro) para diferentes tipos de amostras.
• Mecanismo de inversão de empuxo incorporadoO conjunto da caixa de cisalhamento pode mudar de direção automaticamente, permitindo múltiplos ciclos para a frente/atrás.
• Medição de deslocamento de alta precisão¢ Vertical: indicador digital do mostrador (1 μm de resolução); Horizontal: motor encoder (1 μm de resolução).
• Software modular- Módulos pré-estabelecidos: registo de dados, consolidação, cisalhamento, cisalhamento rápido, cisalhamento recíproco.
• Interface de controlo- Painel frontal com LCD 240×128 e teclados táteis para operação manual (configuração de velocidade, movimento rápido, parada).
• Instalação e centralizaçãoInstruções pormenorizadas para nivelamento, fiação, ligação do sensor e centralização da haste de carga vertical com a entrada da caixa de cisalhamento.

Aplicação

• Ensaios convencionais de cisalhamento directoO corte rápido, o corte consolidado, o corte lento para obter parâmetros de força de corte máxima (c, φ).
• Ensaios de resistência residual∆ Cisação recíproca para determinar a força de cisalhamento residual (cr, φr) para análise da estabilidade da inclinação (especialmente em solos de zona de deslizamento).
• Investigação geotécnicaFornece parâmetros de projeto para fundações, encostas, diques.
• Investigação e ensino- Estudos de mecânica dos solos em universidades e instituições de investigação.
• Estudos de cisalhamento cíclico/reciprocado- degradação da resistência, alterações da rigidez de cisalhamento sob cargas repetidas.

Vantagens

• Totalmente automáticoO controlo por computador do carregamento ao processamento de dados, reduzindo o erro humano.
• Sem pesos mortos.A carga normal pneumática elimina a manipulação de peso engorroso, melhorando a eficiência e a segurança.
• Capacidade de cisalhamento recíprocoO sistema de reversão de empuxo integrado realiza automaticamente o corte para a frente/para trás para obter a resistência residual sem intervenção manual.
• Largo intervalo de velocidade de cisalhamento¥ 0,00001 ¥ 9,99999 mm/min cobertas de raspadura para corte rápido.
• Sensores de alta precisãoA precisão da célula de carga é de ±0,15% FS; a resolução do deslocamento é de 1 μm, satisfazendo requisitos de pesquisa rigorosos.
• Opções de caixa de cisalhamento múltipla- dimensões quadradas e redondas para vários tipos de solos (não perturbados, remoldados).
• Software modularOs utilizadores selecionam os módulos de teste, definem os parâmetros pré-definidos e executam com um clique.
• Funcionamento flexívelO controlo manual do painel frontal ou o controlo por computador totalmente automático.
• Design compacto¢ 820×500×770 mm, adequado para bancos de laboratório.

O que escolher

Selecionar o sistema ou os acessórios com base nas necessidades de ensaio:

1. somente resistência máxima (corte direta convencional) ¢ Utilize caixa de corte padrão (100×100 mm ou 60×60 mm) e ¢ corte padrão ¢ ou ¢ modulo de corte rápido.

2. Resistência residual (corte recíproco) Função principal deste sistema; selecionar o módulo de corte recíproco, definir ciclos e amplitude de deslocamento.

3. Diferentes tamanhos de espécimes

- amostras de solo de grãos finos/anel padrão: caixa redonda Ø61,8 mm.

- Solo grosseiro ou perturbado: 100 × 100 mm quadrados ou 60 × 60 mm.

- Outros tamanhos (Ø50, Ø70, Ø100, etc.) disponíveis mediante pedido.

4. Método de carga normal  A carga pneumática normal requer um fornecimento de ar comprimido.

5Se o orçamento for limitado e não for necessário cortar de forma recíproca ou carregamento normal automático, considere um aparelho de corte direto tradicional de alavanca.

6. Módulos de software  Configuração padrão inclui registo de dados, consolidação, corte, corte rápido, corte recíproco.Confirmar se são necessárias funções adicionais de pós-processamento ou de reporte.

Fluxo de processos

Exemplo: cisalhamento recíproco não drenado consolidado (força residual) sobre argila saturada

1. Preparação da amostra ️ Cortar ou remodelar a amostra (por exemplo, Ø61,8 mm redonda ou 60×60 mm quadrada).

2. Instalação da amostra Coloque a amostra na caixa de cisalhamento inferior, alinhe a caixa superior, instale pedras porosas e placa de carga.Conectar a célula de carga vertical e o transdutor de deslocamento vertical (indicador digital do mostrador). Centrar a haste de carga com a entrada superior da caixa de corte.

3. Aplicar tensão normal ¢ Definir a tensão normal alvo (por exemplo, 100 kPa) via sistema pneumático. No software, selecionar ¢ módulo de consolidação padrão ¢; registar a deformação vertical até que a consolidação seja estável.

4. Configurar parâmetros de cisalhamento

- Seleccionar o módulo de cisalhamento recíproco

- Definição da velocidade de cisalhamento (por exemplo, 0,5 mm/min).

- Defina a direcção do cisalhamento: para a frente até um deslocamento (por exemplo, 5 mm), depois para trás; defina o número de ciclos.

- Ajustar as condições de parada (por exemplo, deslocamento total de 10 mm ou estabilização da tensão de cisalhamento).

5. Iniciar o cisalhamento  Fechar a válvula de drenagem (sem cisalhamento) ou mantê-la aberta (sem cisalhamento). Iniciar o ensaio. O motor passo-a-passo horizontal impulsiona a caixa de cisalhamento.deslocamento vertical (mudança de volume), tempo, etc. Curva de deslocamento da tensão de cisalhamento em tempo real.

6. Cisação recíproca: no limite de deslocamento para a frente, o motor reverte automaticamente. Após vários ciclos, a tensão de cisalhamento estabiliza-se

7. Fim e desmontagem ️ Parar o cisalhamento, descarregar a tensão normal. Remover a amostra, observar a superfície de cisalhamento, limpar a caixa de cisalhamento e os sensores.

8. Processamento de dados ️ O software identifica automaticamente as tensões de cisalhamento máximas e residuais para cada direção de cisalhamento.Calcular o ângulo de atrito residual φr e a coesão residual cr. Gerar relatório de ensaio (curvas, parâmetros).

Para corte rápido ou corte padrão (sem reciprocidade): Selecionar “módulo de cisalhamento rápido” ou “módulo de cisalhamento padrão”, definir a taxa de cisalhamento e parar o deslocamento, cisalhamento em uma direção até à falha.

Resumo:O BTU-DDS-5F é um sistema de cisalhamento directo/residual totalmente automatizado, dotado de carga normal pneumática, cisalhamento recíproco, uma ampla gama de velocidades de cisalhamento e sensores de alta precisão.É adequado tanto para o teste de cisalhamento direto convencional quanto para o teste de resistência residualA selecção deve considerar o tamanho da amostra, a necessidade de cisalhamento recíproco e a disponibilidade de ar comprimido.É especialmente útil para a investigação de deslizamentos de terra que requerem resistência residual de solos de zona de deslizamento.
