Aparelho triaxial automático de fluência com temperatura controlada de unidade tripla

Descrição de produto

                                             Aparelho triaxial automático de fluência com temperatura controlada de unidade tripla

1. Descrição

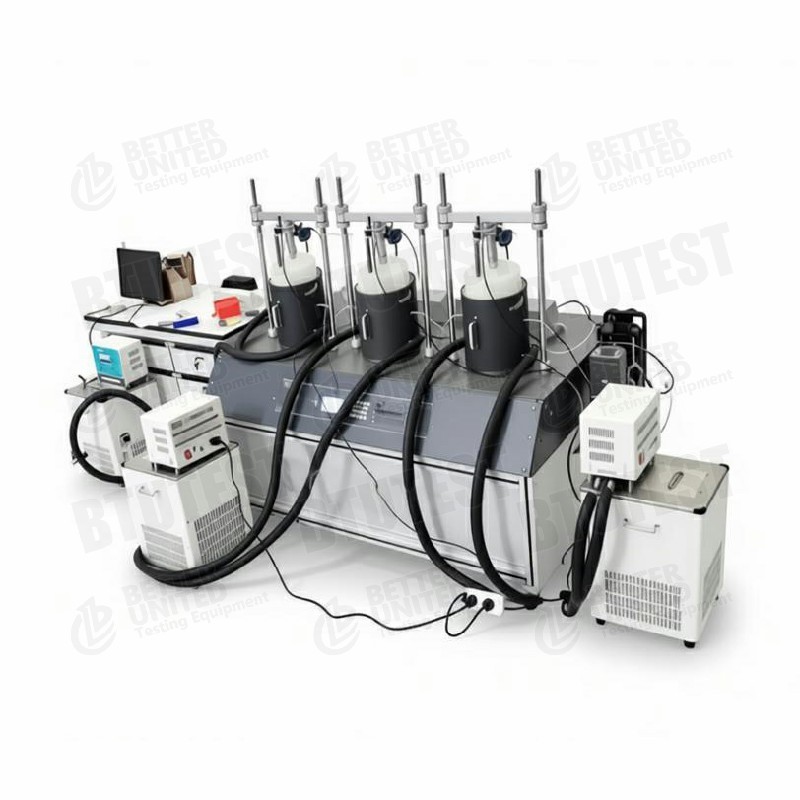

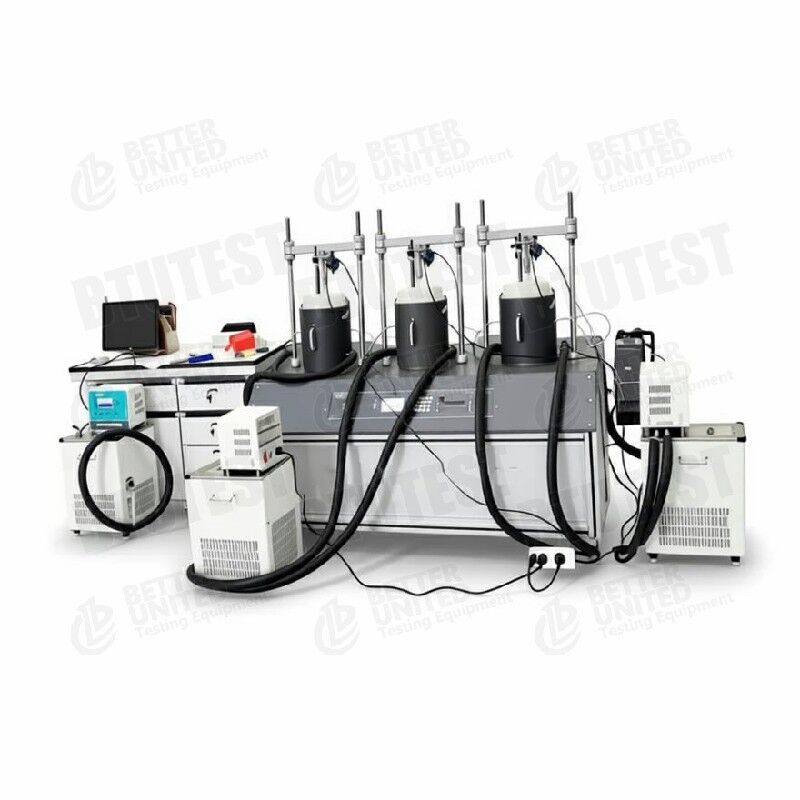

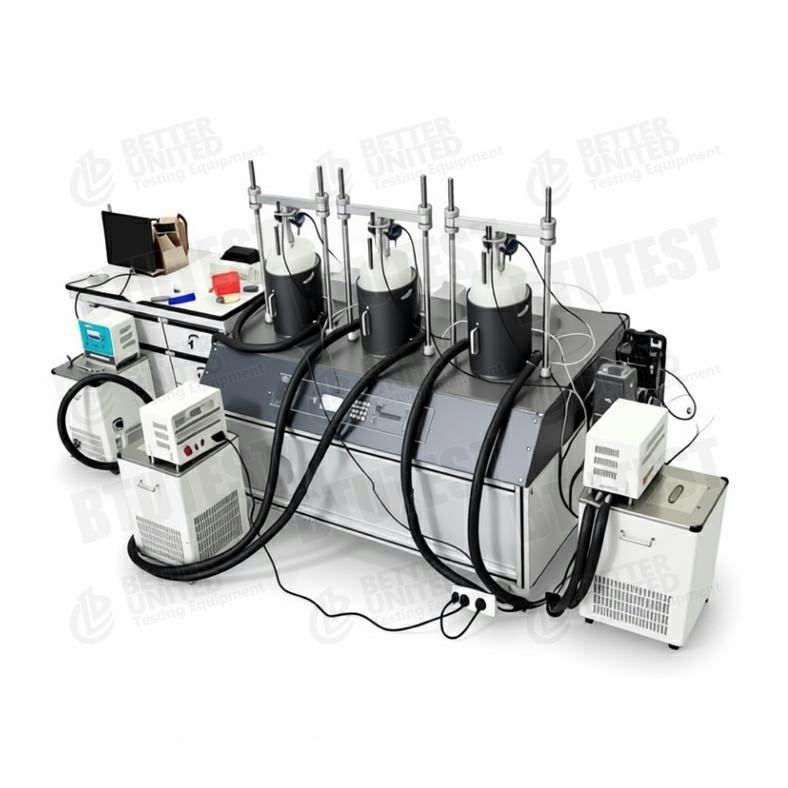

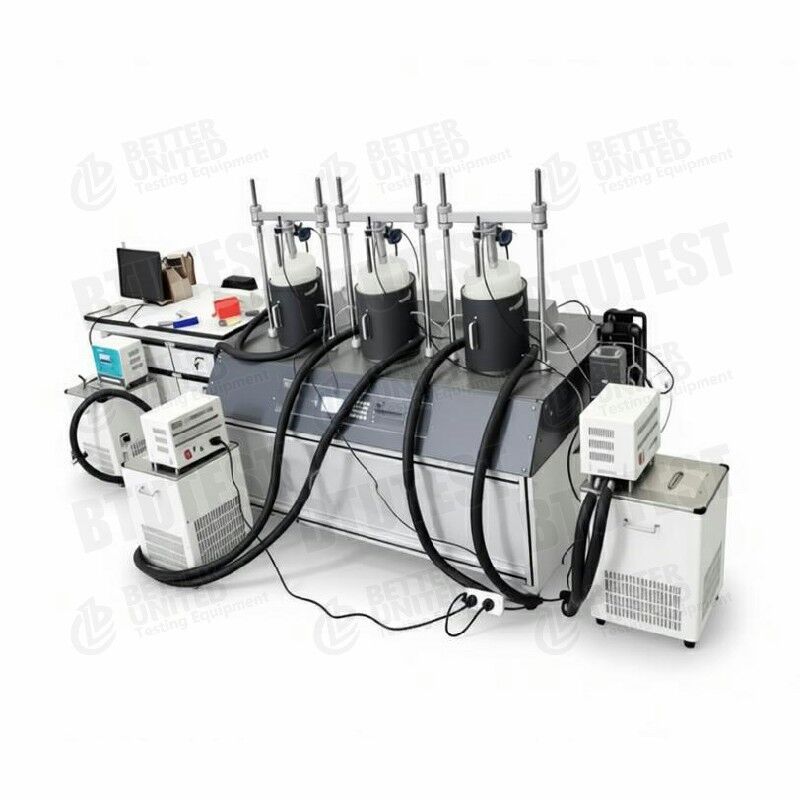

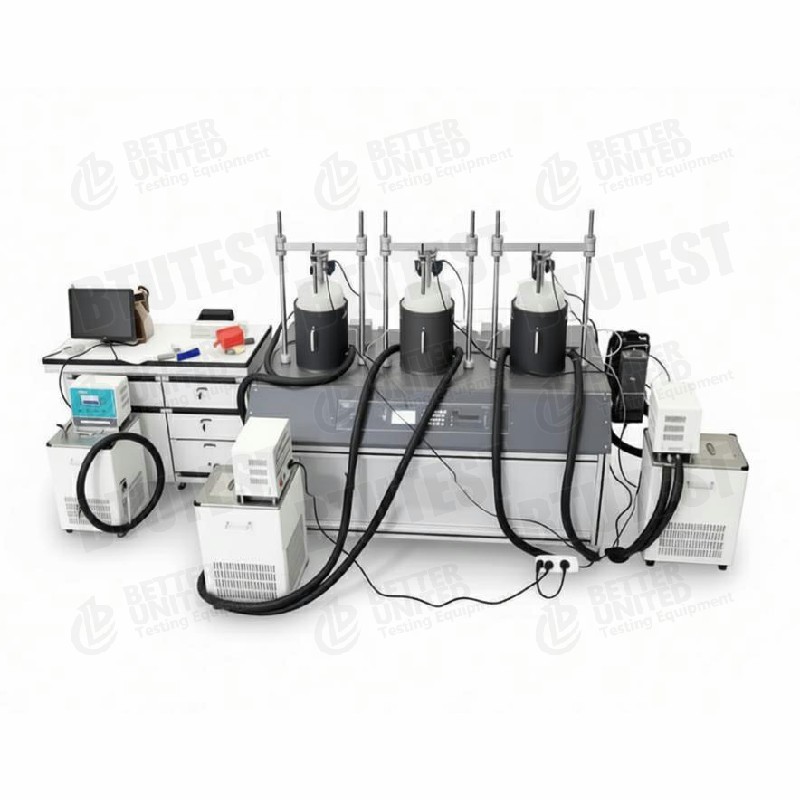

Este equipamento é umAparelho triaxial de fluência com temperatura controlada de unidade tripla totalmente automático (BTU-TCA-3T). É um sistema avançado de testes geotécnicos que integracontrole de temperatura, cisalhamento triaxial e teste de fluência. Ele adota umcélula de pressão com temperatura controlada de câmara duplae fornece controle preciso de temperatura de -30°C a +100°C, com amboscontrolado por tensão e controlado por estressemodos de operação. O sistema inclui três unidades de teste independentes (unidade tripla) que permitem testes simultâneos de múltiplas amostras para testes de fluência ou triaxiais. O software cobre triaxial convencional, consolidação k0, caminho de tensão efluência triaxialmódulos, tornando-o adequado para deformação de longo prazo e estudos de temperatura acoplada.

---

2. Padrões de teste

• ASTM D7181(Teste de Compressão Triaxial Drenada Consolidada)
• ASTM D4767(Teste de Compressão Triaxial Não Drenado Consolidado)
• ASTM D2850(Teste de compressão triaxial não drenado não consolidado)
• ASTM D7078(Métodos de teste de fluência)
• BS 1377(Normas Britânicas para testes de solo)
• SL 237-1999(Especificação chinesa para testes de solo)

Os aspectos de controle de temperatura e fluência podem seguir especificações de pesquisa relevantes ou procedimentos personalizados.

---

3. Especificação (parâmetro)

Módulos de software: Aquisição de dados, saturação de contrapressão, UU, CU, CD, consolidação k0, caminho de tensão, fluência triaxial

---

4. Detalhe (detalhes técnicos)

• Célula de pressão com temperatura controlada de câmara dupla: Design de câmara dupla com líquido de controle de temperatura circulante, reduzindo a interferência nas medições de pressão da célula e alteração de volume.
• Sensor de temperatura embutido na base da amostra: Mede a temperatura interna real da amostra em vez da temperatura ambiente, com precisão de ±0,1°C.
• Ampla faixa de controle de temperatura: -30℃ ~ +100℃, cobrindo solo congelado, geotecnia de alta temperatura, pilhas de energia, etc.
• Sistema de carregamento de alta precisão: Velocidade de cisalhamento tão baixa quanto 0,00001 mm/min, adequada para testes de fluência de longo prazo; força axial máxima 30 kN.
• Modos de controle duplo: Suporta amboscontrolado por tensão(cisalhamento de taxa constante) econtrolado por estressemodos (aplicação de carga constante) - sendo este último essencial para testes de fluência.
• Medição de drenagem/alteração de volume de alta resolução: Resolução 0,001 ml, capacidade ≥200 ml, adequada para detectar pequenas alterações de volume durante fluência de longo prazo.
• Estrutura de unidade tripla: Três células de pressão e eixos de carga independentes, permitindo testes simultâneos de três amostras diferentes (condições iguais ou diferentes), melhorando significativamente a eficiência do teste.

---

5. Aplicação

• Estudos de assentamento de longo prazo em solos moles: Simulação do comportamento de fluência de solos moles sob carga constante
• Solo congelado e engenharia de regiões frias: Características de fluência e resistência em temperaturas abaixo de zero (-30°C)
• Pilhas de energia e bombas de calor geotérmicas: Efeito dos ciclos de temperatura na fluência do solo ao redor das estacas
• Repositórios de resíduos nucleares: Deformação a longo prazo de materiais amortecedores sob acoplamento de estresse térmico
• Aterros e barragens com alto enchimento: Previsão de deformação sob carregamento de longo prazo
• Calibração dos parâmetros do modelo constitutivo: Determinação de parâmetros para modelos reológicos e de fluência
• Ensino e pesquisa: Testes complexos acoplados tensão-temperatura-tempo

---

6. Vantagens

• Ampla faixa de controle de temperatura(-30°C ~ +100°C): cobre solo congelado, alta temperatura e condições de temperatura ambiente
• Medição real da temperatura da amostra: Sensor incorporado na base da amostra para controle de temperatura mais preciso
• Modos de controle duplo(deformação + tensão): atende aos requisitos triaxiais convencionais e de fluência
• Capacidade de velocidade de corte ultrabaixa: 0,00001 mm/min, adequado para reologia de longo prazo
• Drenagem/mudança de volume de alta resolução: 0,001 ml, adequado para detectar pequenas alterações de volume
• Unidades de teste triplas independentes: Três sistemas controlados de forma independente, alta eficiência, adequados para testes comparativos
• Software modular: Inclui módulos avançados como k0, caminho de tensão e fluência
• Ssoftware: Conveniente

---

8. O que escolher (guia de seleção)

---

9. Fluxo do Processo

• Preparação de amostras→ Prepare amostras de solo saturado/insaturado de Ø39,1mm×80mm ou Ø61,8mm×125mm
• Montar célula de pressão→ Instale a amostra na célula de pressão com temperatura controlada de câmara dupla; conectar linhas de pressão celular, contrapressão e pressão de poros; incorporar sensor de temperatura na base
• Definir temperatura→ Definir a temperatura alvo (por exemplo, -20°C, +5°C, +60°C); aguarde a estabilização da temperatura (precisão ± 0,1 ℃)
• Saturação e consolidação→ Saturação de contrapressão → Verificação B → Consolidação isotrópica ou consolidação k0 (opcional)
• Estágio de fluência (controlado por estresse)→ Aplicar tensão axial constante (ou pressão celular constante/tensão desviatória); registrar deformação axial e mudança de volume ao longo do tempo
• Estágio de cisalhamento (controlado por tensão, opcional)→ Após a fluência, cisalhamento a taxa constante até a ruptura; determinar a resistência residual
• Aquisição de dados→ Monitoramento de longo prazo (horas a meses): força/tensão axial, deslocamento/deformação, mudança de volume, drenagem, pressão dos poros, temperatura
• Testes paralelos de múltiplas amostras→ O sistema de unidade tripla pode realizar testes de fluência em três amostras diferentes sob diferentes condições de temperatura/tensão simultaneamente
• Pós-processamento→ Traçar curvas de fluência (deformação vs. tempo), curvas tensão-deformação isócronas, curvas de taxa de fluência, etc.; determinar parâmetros de fluência (por exemplo, taxa de fluência secundária, limite de falha de fluência)
• Saída do relatório→ Gerar automaticamente tabelas e curvas de testes; apoiar exportação e impressão
