Teste triaxial automático

Descrição de produto

1Descrição.

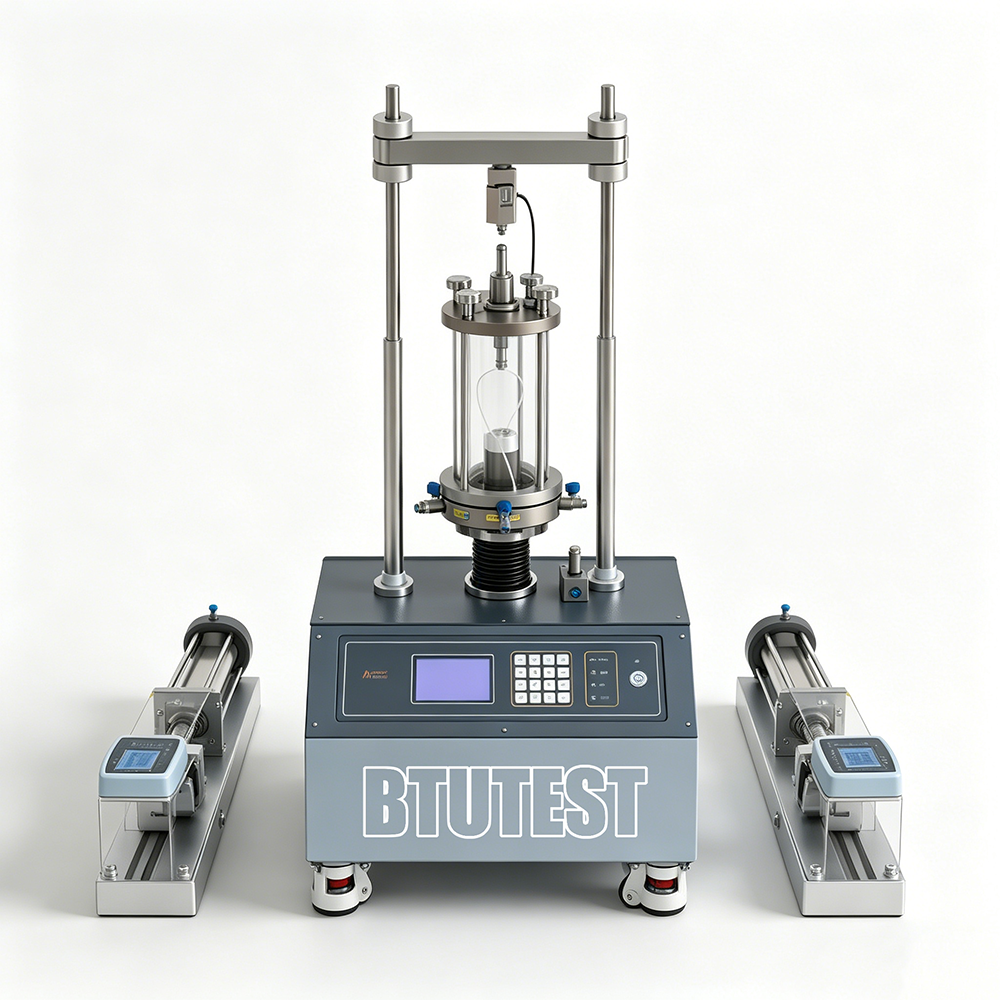

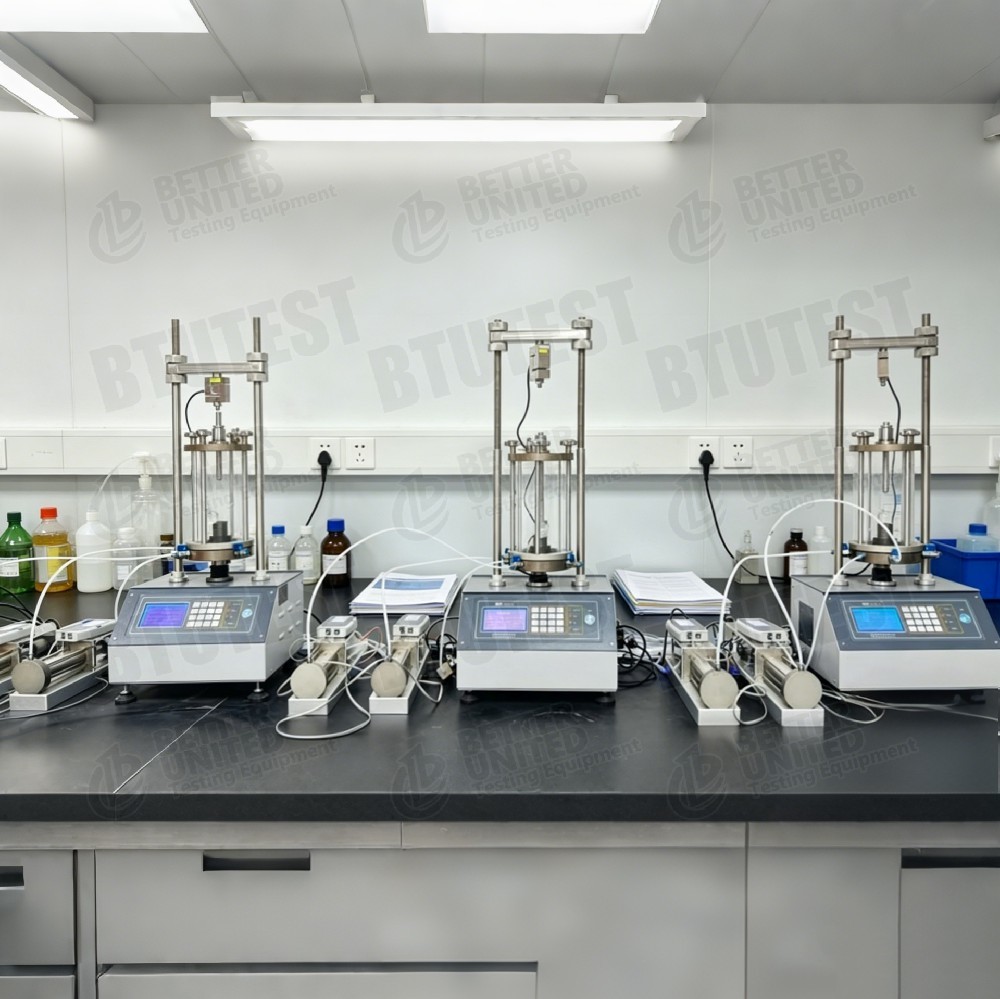

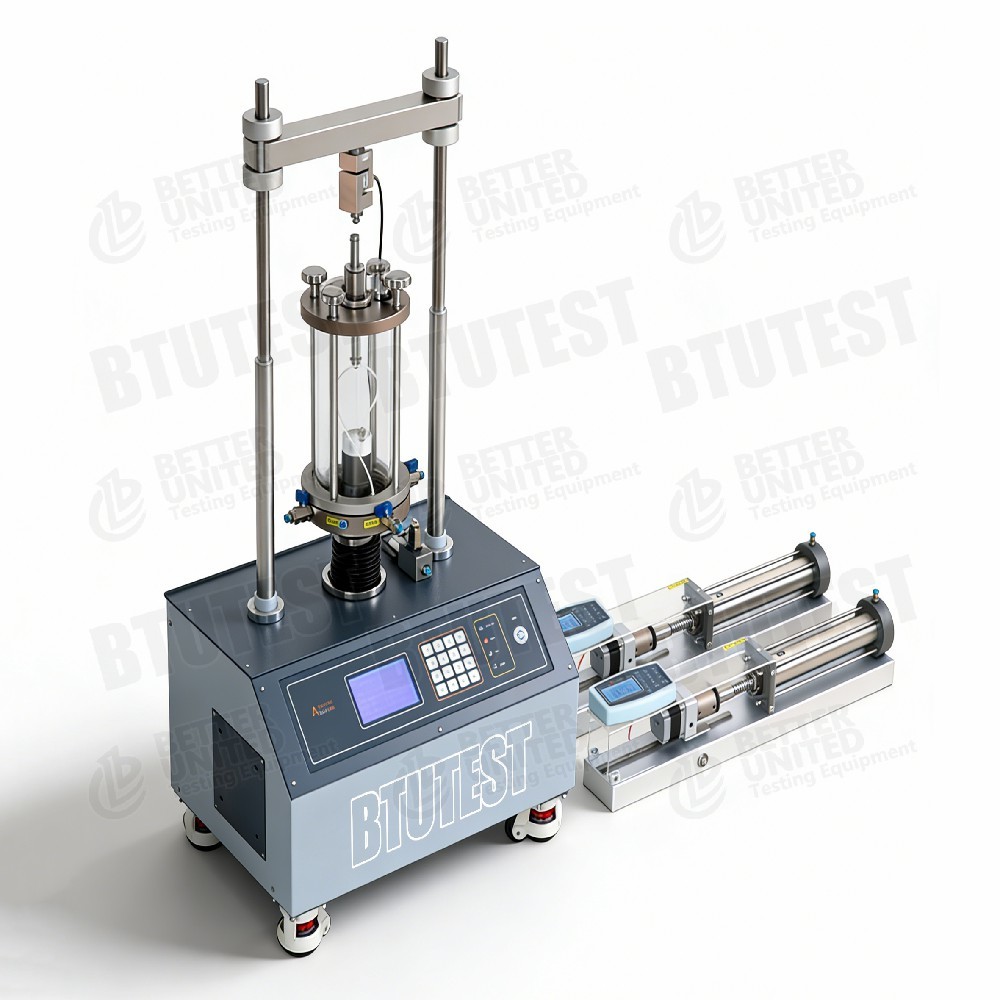

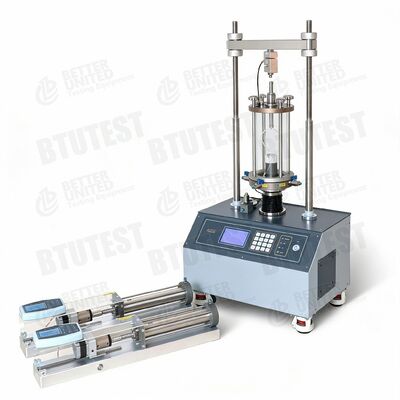

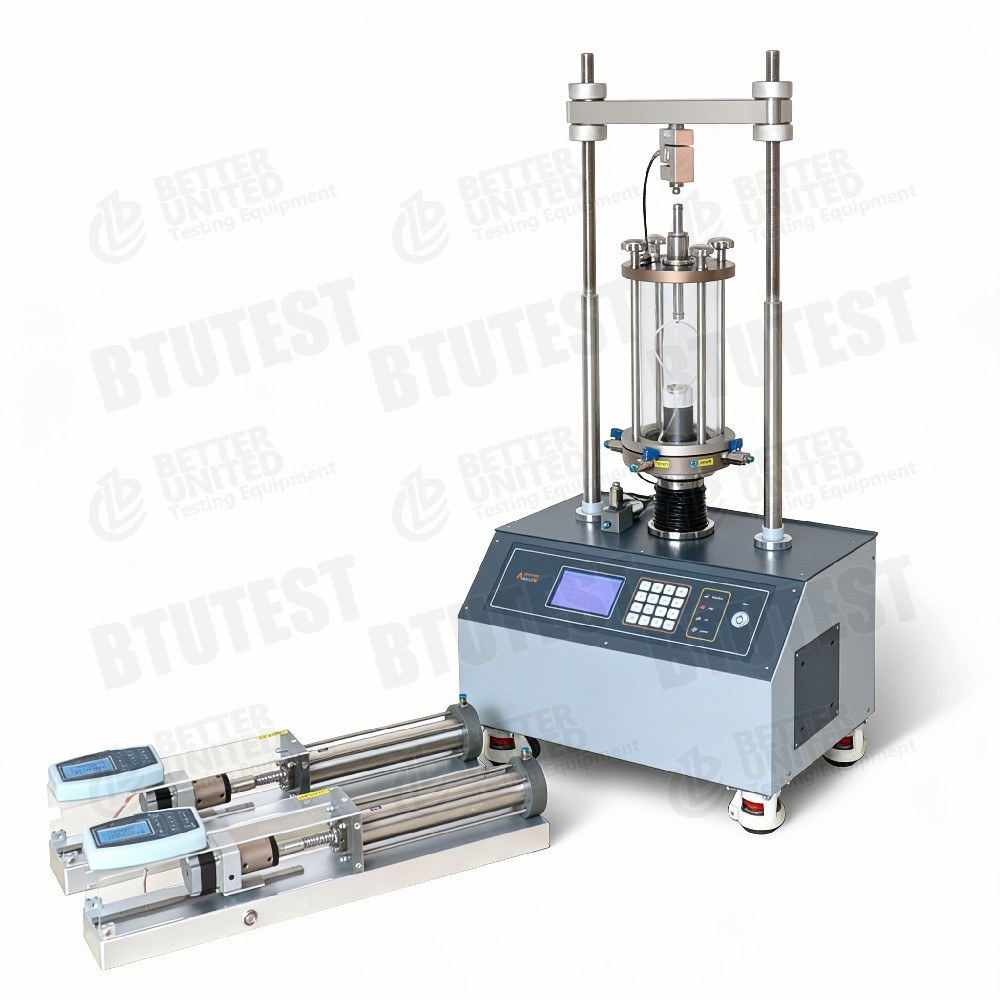

A série BTU-TTS é umaSistema de ensaio geotécnico triaxial multifuncionalutilizados para determinar as propriedades mecânicas do solo sob diferentes vias de tensão e condições de drenagem.que abrange os requisitos de ensaio a partir de amostras pequenas até amostras grandes de solo de grãos grosseirosO sistema integra a carga axial, a pressão da célula, a contrapressão, o controlo da taxa de cisalhamento e os módulos de aquisição de dados, suportando vários métodos de ensaio triaxial padrão.

2. Normas de ensaio

Apesar de o quadro não enumerar explicitamente os números normalizados, com base nas especificações gerais de ensaio triaxial, o sistema cumpre as seguintes normas nacionais e internacionais:

•ASTM D4767(Teste de compressão triaxial não drenada consolidada)

•ASTM D7181(Teste de compressão triaxial de drenagem consolidada)

•ASTM D2850(Teste triaxial não consolidado sem drenagem)

•BS 1377: Parte 7(Teste triaxal padrão britânico)

•A norma ISO 17892-8(Teste de cisalhamento triaxal do solo)

•SL 237-1999(Procedimento de ensaio geotécnico chinês), etc.

3Especificações

4Detalhe.

•Controlador: Controladores independentes para a pressão da célula e a contrapressão, que suportam um controlo de pressão/volume de alta precisão.

•Módulo de aquisição de dados: Padrão, para registo em tempo real da força axial, deslocamento, pressão dos poros, variação de volume.

•Funções de softwareInclui os seguintes módulos de ensaio:

◦ Saturação da pressão traseira

◦ Consolidação isotrópica/anisotrópica

◦ Não consolidado Não drenado (U-U)

◦ Consolidado sem drenagem (C-U) com medição da pressão dos poros

◦ Consolidado drenado (C-D) com medição da variação de volume

◦ Consolidação K0

◦ Testes de via de estresse

◦ Ensaios reológicos

◦ Calibração dos sensores

◦ Pós-tratamento e exportação de dados

•Pressão do ar: Utilizado para aplicar a célula e a contrapressão; os modelos fornecem níveis de 2/3/6 MPa.

5Aplicação

•Investigação geotécnica do local: Determinar os parâmetros de resistência ao cisalhamento (c, φ) dos solos de fundação e dos solos de subclasse.

•Ensaios de material de barragem: Grandes modelos (100/200) adequados para ensaios triaxiais em solos de grãos grosseiros e em rochas.

•Análise da estabilidade da inclinação: Obter curvas de tensão-deformação em diferentes condições de drenagem.

•Engenharia subterrânea: simular a resposta da pressão dos poros durante a escavação e o carregamento.

•Investigação e ensino: Utilizado para a validação de modelos constitutivos do solo e estudos da trajectória de tensão.

6. Vantagens

•Ampla gama de cargas e tamanhos: De 10 kN a 2000 kN, abrangendo solos de grãos finos a muito grandes de grãos grosseiros.

•Controle de cisalhamento ultra-baixo: Mínimo 0,00001 mm/min, adequado para ensaios de arrastamento/reologia.

•Medição de volume de alta precisão: Controle do volume da contrapressão até 16000 ml, satisfazendo os requisitos de drenagem/mudança de volume de amostras grandes.

•Controle por software totalmente automático: Integra vários procedimentos de ensaio padrão, reduzindo o erro humano.

•Projeto modular: Configuração flexível da pressão da célula/de volta e da pressão do ar; fácil calibração do sensor.

7. Parâmetro (Resumo)

8O que escolher

Recomendações baseadas no tipo de amostra e nos requisitos de ensaio:

Considere também: necessidade de medição da pressão dos poros, precisão da mudança de volume, capacidade de controle do caminho de tensão e fornecimento de ar comprimido no local.

9. Fluxo de processos

A seguir está um procedimento padronizado para umEnsaio de não drenagem consolidada (CU)utilizando a série BTU-TTS (a maioria das etapas controladas automaticamente por software):

Etapa 1: Preparação e instalação das amostras

• Preparar uma amostra de solo remoldada ou não perturbada de acordo com o tamanho da amostra do modelo (por exemplo, Φ70 × H140 mm).

• Montar pedra porosa, papel de filtro, membrana de borracha em torno da amostra e colocar na base da célula triaxial.

• Instalar o sensor de pressão dos poros e a linha de drenagem superior, selar a célula.

Etapa 2: Enchimento e desaireamento do sistema

• Abre a célula e os controladores de pressão, encha as linhas e a célula com água desaerada, remove as bolhas de ar.

• Utilize a função de "desaireamento em linha" do software para assegurar uma medição precisa da variação de volume.

Etapa 3: Saturação da pressão de contração

• Seleccionar o módulo de saturação de pressão de retorno no software.

• Defina a contrapressão alvo (por exemplo, 300 kPa) e a pressão da célula (20 a 50 kPa acima da contrapressão).

• Aplicar automaticamente uma pressão regressiva gradual enquanto se monitora o coeficiente de pressão dos poros B (normalmente B≥0,95 indica saturação total).

Etapa 4: Consolidação isotrópica/anisotrópica

• Seleccionar o módulo de consolidação no software.

• Definir a pressão de célula alvo (ou condição K0) e os critérios de estabilidade do tempo de consolidação/mudança de volume.

• O sistema regista automaticamente a alteração de volume e a dissipação da pressão dos poros, gerando log de consolidação.

Etapa 5: Tesoura (sem drenagem ou drenada)

• Seleccionar o módulo de cisalhamento, definir a taxa de cisalhamento (por exemplo, 0,05 mm/min).

• Iniciar a carga axial; o sistema regista em tempo real a força axial, o deslocamento, a pressão dos poros (CU) ou a variação de volume (CD).

• Detecta automaticamente a condição de pico ou de cessação (por exemplo, tensão que atinja 20%).

Etapa 6: Terminação do ensaio e tratamento dos dados

• O software para automaticamente o carregamento, libera a pressão da célula, exporta dados brutos (tensão, tensão, pressão dos poros, alteração de volume).

• O módulo de pós-processamento calcula os parâmetros de resistência ao cisalhamento (c, φ), módulo elástico, tensão de falha, etc.

• Gerar relatório de teste, exportar para Excel/PDF.

Etapa 7: Limpeza e manutenção dos equipamentos

• Despejar a água da célula, retirar a amostra.

• Limpar as linhas e as pedras porosas; verificar a redução do sensor.

Para outros tipos de ensaio (U-U, CD, trajetória de tensão, reologia), só mudam as condições de drenagem e os objetivos de controlo durante as fases de saturação/consolidação/corte;O software fornece assistentes embutidos em conformidade.
