Aparelho triaxial automático de caminho de tensão do solo insaturado

Descrição de produto

                                                        Aparelho triaxial automático de trajetória de tensão do solo insaturado

1Descrição.

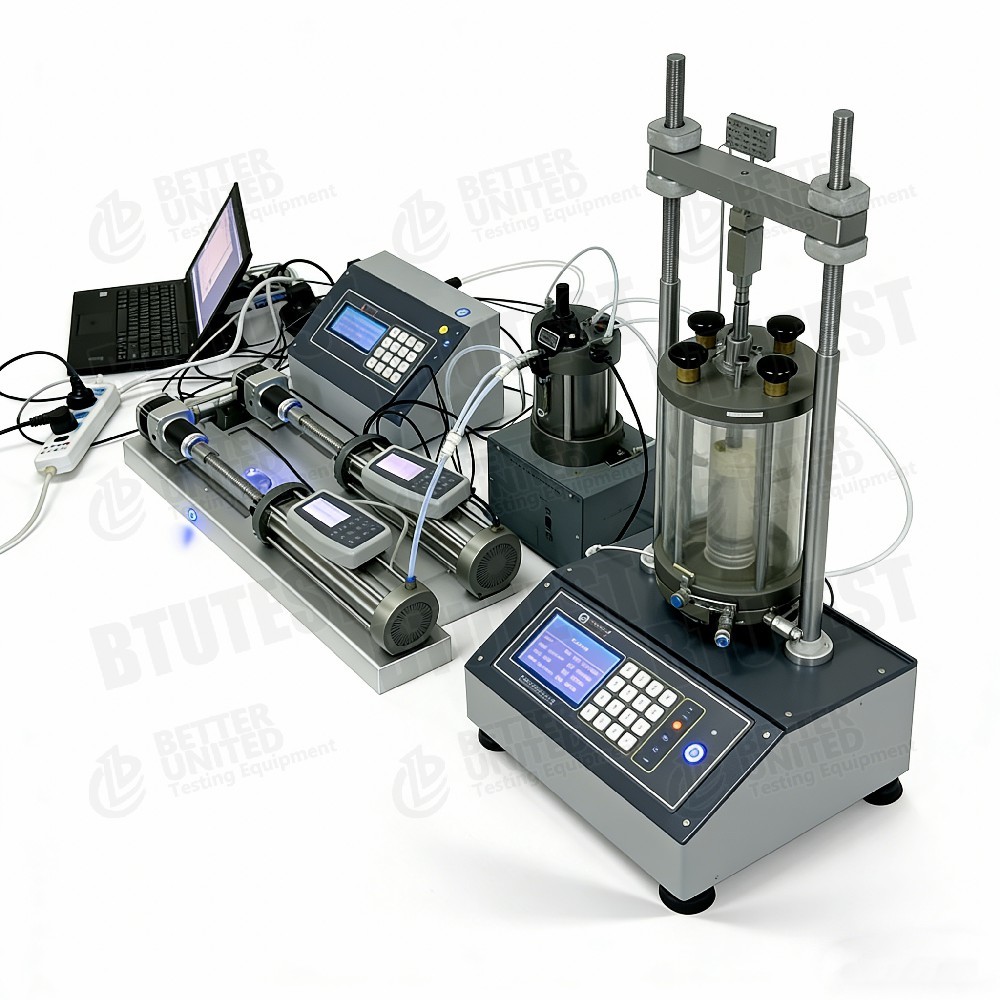

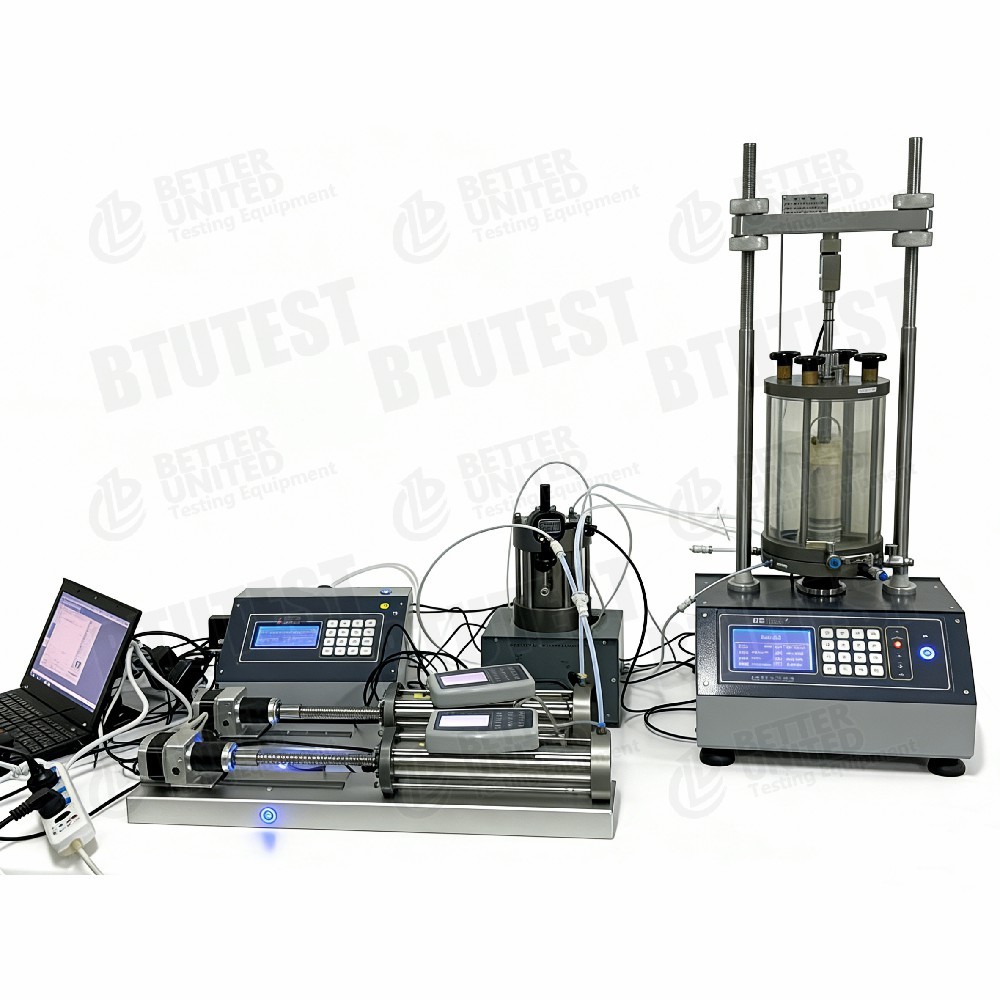

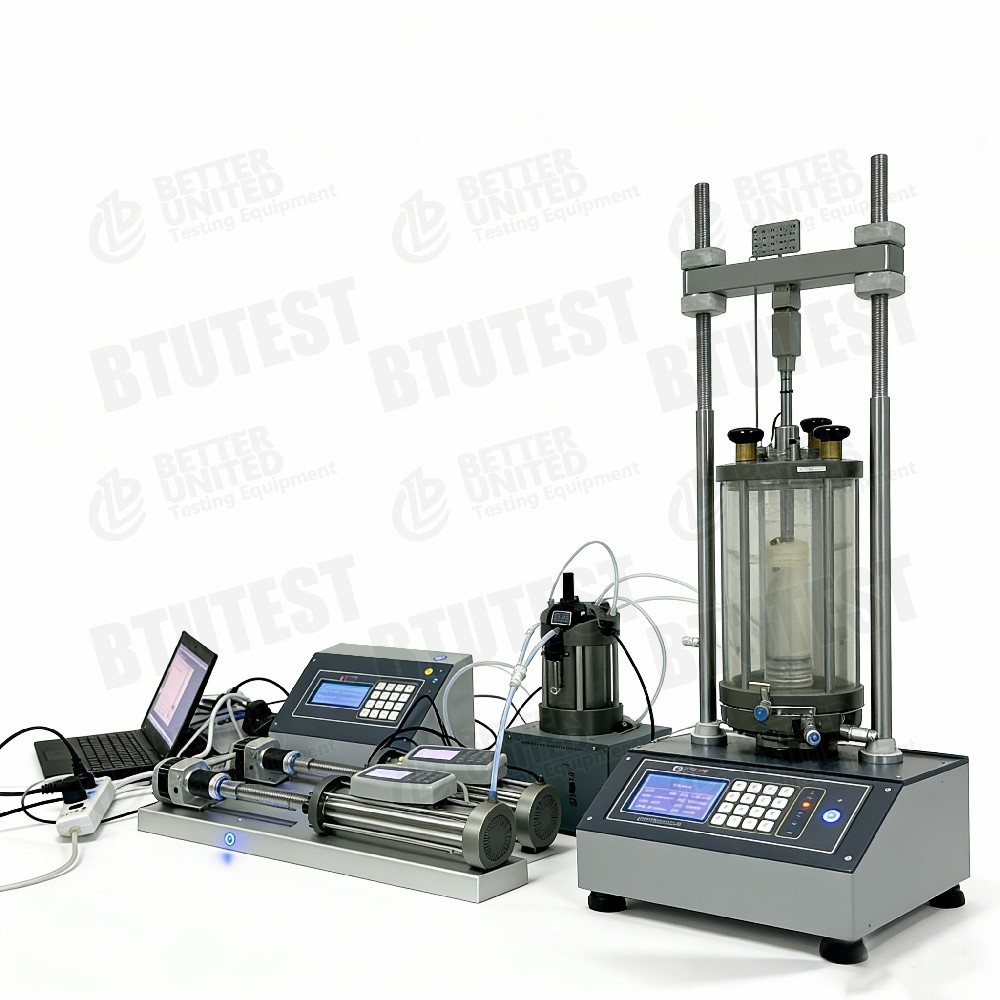

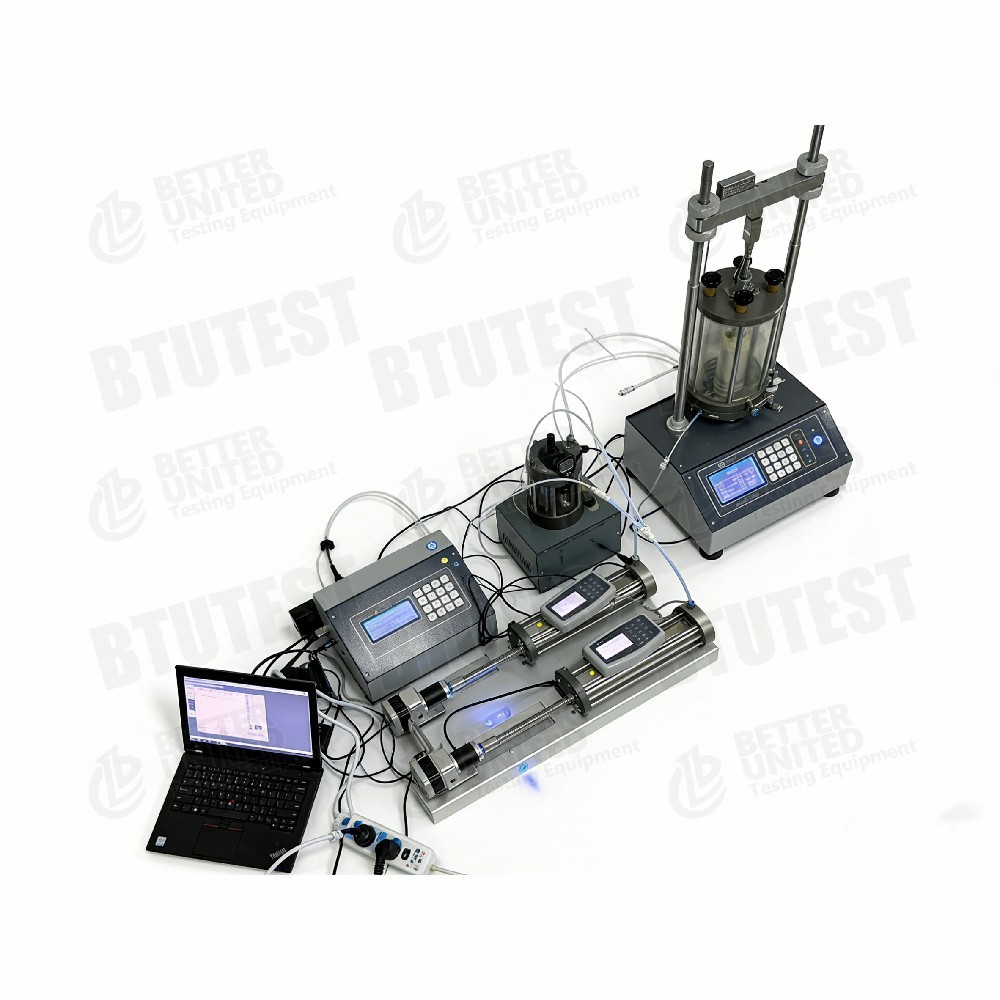

Este equipamento éAparelho tri-axical totalmente automático de tracção de tensão do solo insaturado (BTU- série TTS-U), concebido especificamente para estudos das propriedades mecânicas dos solos insaturados.Célula de pressão de duas câmarase umSistema independente de medição da variação total de volume, permitindo um controlo preciso da pressão do ar nos poros, da pressão da água nos poros e da pressão das células, permitindo assim testes de solos insaturados sob vias de tensão complexas.O aparelho é também compatível com módulos de ensaio de solo saturado e pode ser opcionalmente atualizado com funções de controlo de temperatura e acoplamento multi-campo..

---


2. Normas de ensaio

• ASTM D6836(Métodos de ensaio das propriedades hidráulicas e mecânicas dos solos insaturados)
• A norma ASTM D5298(Método de papel de filtro para o potencial solo-água)
• Série ISO 17892(Exame de laboratório geotécnico)
• SL 237-1999(Especificação chinesa para os ensaios de solo, secção de solo insaturado)
• Metodologias comuns da literatura de investigação sobre ensaios triaxiais de solos insaturados


---


3Especificação (parâmetro)


Outras especificações comuns:

• Sistema de medição do volume total: medição independente e contínua, alcance ilimitado
• Disco de cerâmica: 500 kPa (importado dos EUA); opcional 15 Bar (~1,5 MPa)
• Módulos de software: ensaios de solos insaturados/saturados, caminho de tensão, reologia, etc.


---


4Detalhes (detalhes técnicos)

• Célula de pressão de câmara dupla: carga simultânea das câmaras interna e externa, reduzindo a influência da deformação das células na medição da variação de volume.
• Sistema independente de medição do volume total: não depende da acumulação do controlador de volume; permite uma medição contínua e precisa da variação de volume, especialmente adequada para ensaios de longa duração ou de grande deformação.
• Regulador de pressão/volume: alta precisão, grande capacidade de volume; pode ser utilizado de forma independente para a medição da pressão e do volume.
• Controle independente da pressão do ar/água nos poros: permite a aplicação e medição independentes, permitindo o controlo da sucção por matriz.
• Disco cerâmico de entrada de ar elevada: 500 kPa padrão; opcional 15 Bar (~1,5 MPa) para faixas de sucção maiores.
• Velocidade de corte: até 60 mm/min (TTS-4U) e até 0,00001 mm/min, abrangendo os ensaios de corte rápido até reologia.
• Capacidade de actualização: pode ser atualizado para um aparelho triaxical bidirecional de permeabilidade de pressão igual de solo insaturado, bem como sistemas de controlo de temperatura e acoplamento multi-campo.


---


5Aplicação

• Investigação em mecânica dos solos insaturados: por exemplo, loess, solo expansivo, solo residual, preenchimento compactado
• Análise da estabilidade da inclinação: mudanças de intensidade sob a infiltração de chuvas
• Sistemas de cobertura e revestimento de aterros sanitários: características hidráulicas insaturadas
• Subgravação e terraplenagem: influência da variação da humidade na capacidade de carga
• Materiais tampão para depósitos de resíduos nucleares: por exemplo, bentonita na eliminação de resíduos radioactivos de alto nível
• Mudanças climáticas e engenharia geotécnica: efeitos dos ciclos de secagem e umedecimento no comportamento mecânico do solo


---


6. Vantagens

• Verdadeiramente totalmente automático: controlo automático de todo o processo para ensaios de solos insaturados, reduzindo o erro humano
• Câmara dupla + medição independente da variação de volume: alta precisão de mudança de volume, não afectada pela flexibilidade da célula de pressão
• Ampla gama de pressões e velocidades: adapta-se a vários materiais do solo insaturados e requisitos de ensaio
• Projeto modular: atualizável para permeabilidade, controlo de temperatura, acoplamento multi-campo
• Compatível com os ensaios de solo saturado: um dispositivo satisfaz as necessidades de ensaio de solos saturados e insaturados
• Discos de cerâmica importados: elevado valor de entrada de ar, desempenho estável e fiável


---

8. O que escolher (guia de selecção)


---


9. Fluxo de processos


Com base nos procedimentos típicos de ensaio triaxial de solos insaturados e nas características do equipamento:


• Preparação da amostra→ Preparar a amostra de solo insaturado com dimensões (por exemplo, Ø61,8×H125 mm); instalar disco cerâmico e saturá-lo
• Instalação e vedação→ Coloque a amostra numa célula de pressão de câmara dupla; conecte as linhas de pressão de água porosa e de ar poroso
• Equilíbrio de sucção→ Aplicar a sucção da matriz alvo utilizando a técnica de tradução do eixo (pressão do ar > pressão da água); esperar o equilíbrio
• Fase de consolidação (facultativo)→ Aplicar a pressão líquida da célula; registar a alteração do volume e os volumes drenados/esgotados
• Percurso de tensão ou estágio de cisalhamento:
  • Percurso de tensão constante (aspiração constante)
  • Tesoura de tensão constante (modos CU, CD)
  • Percurso de alteração da sucção (por exemplo, ensaio de umedecimento)
  • Reologia ou carga cíclica de baixa frequência (módulos opcionais)
• Aquisição de dados→ Gravar força axial, deslocamento, pressão de água dos poros, pressão do ar dos poros, mudança total de volume, pressão da célula
• Pós-processamento→ Plano da falha do solo insaturado (dependente da sucção), curvas de tensão-deformação, curvas de variação de volume, etc.
• Procedimentos opcionais de atualização: controlo da temperatura, permeabilidade, acoplamento multi-campo
