Aparelho Triaxial Automático

Descrição de produto

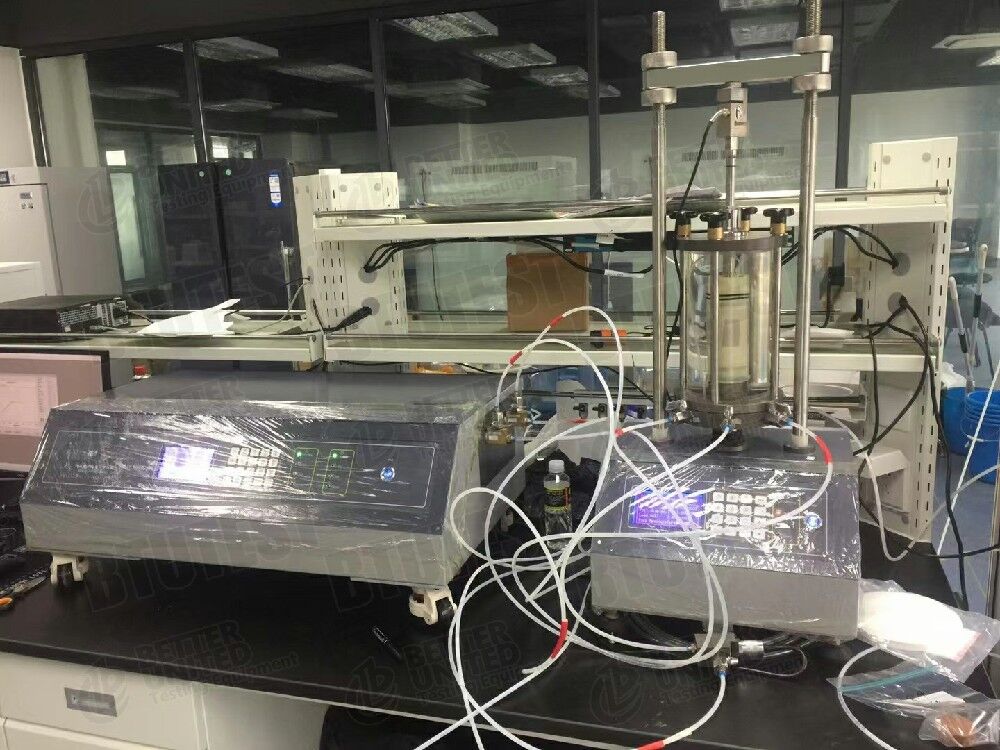

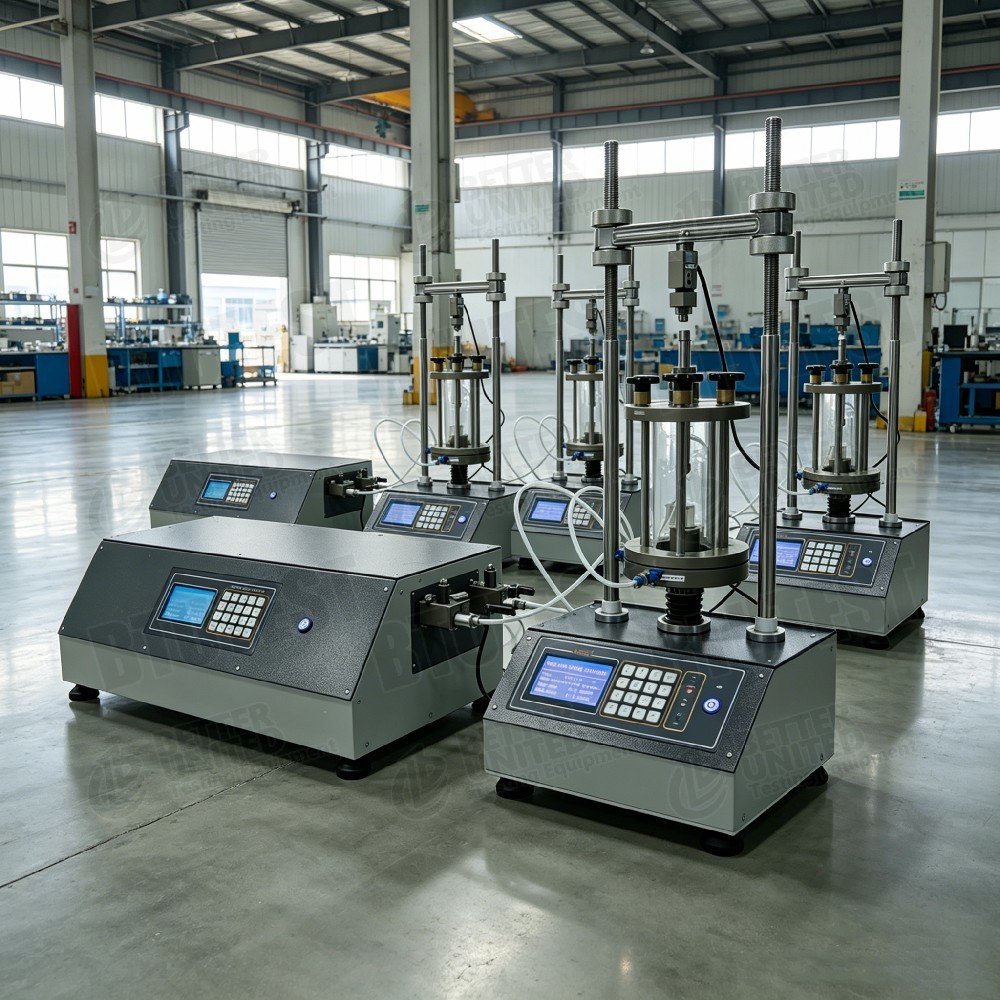

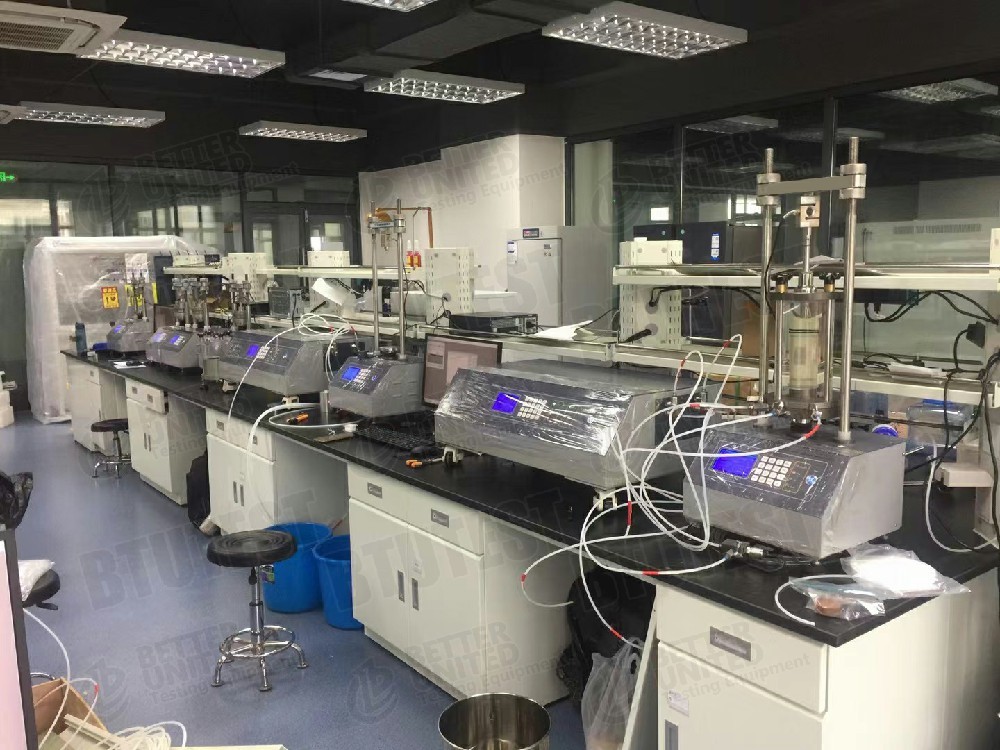

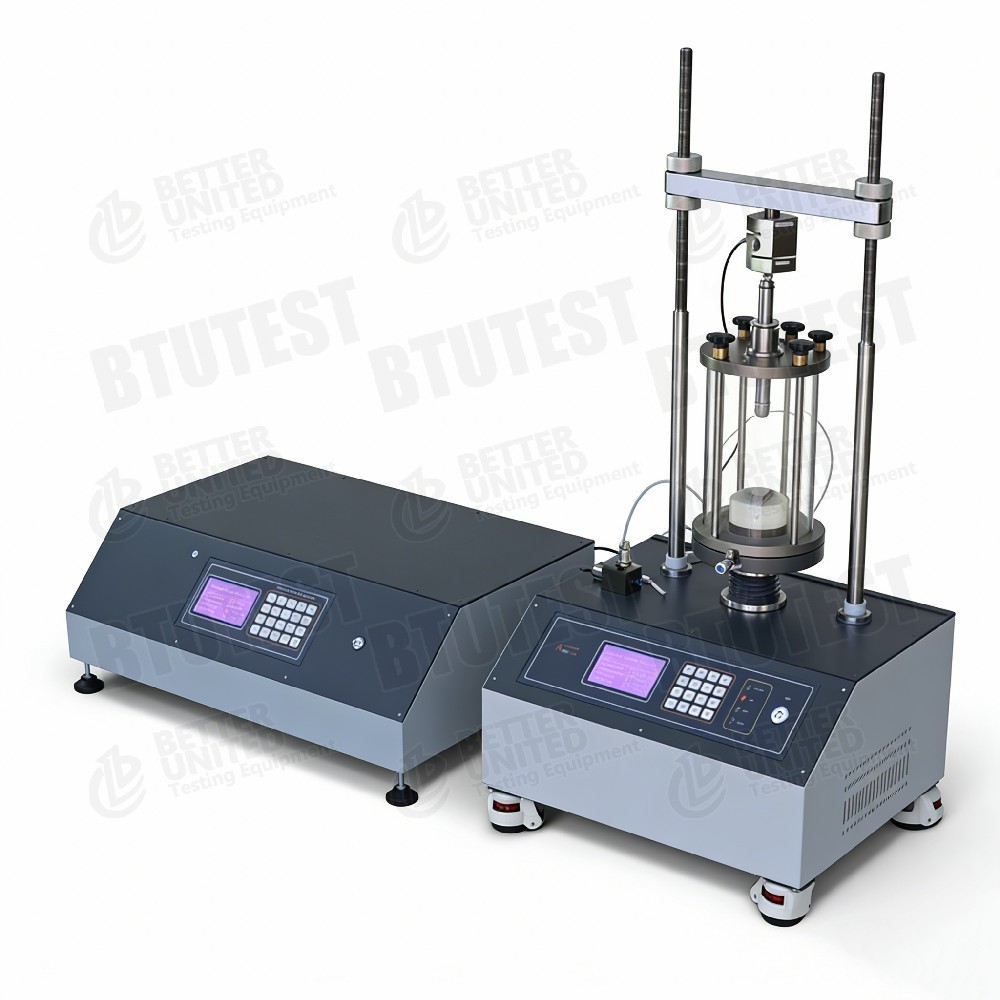

BTU-Sistema de teste triaxial totalmente automático da série TTS

Descrição

• Carregador Mestre
  • Construção rígida de duas colunas, motor de passo com acionamento por engrenagem helicoidal, baixo ruído e operação suave.
  • Proteção integrada de limite superior/inferior e proteção contra sobrecarga (parada automática quando a força axial excede a faixa do sensor).
  • Medição de deslocamento axial: faixa opcional de 50 mm (precisão de 0,003 mm) ou faixa de 100 mm (precisão de 0,1% FS).
  • Sensores de força axial: múltiplas faixas 0‑10/25/30/50/60/100 kN.
  • Modos de controle: opcional – display gráfico LCD com teclado de membrana de 16 teclas ou tela sensível ao toque de 5,7 polegadas.
  • Porta USB para conexão ao computador; pode operar de forma independente ou como parte de um sistema triaxial totalmente automatizado.

• Controlador de volume de pressão (PVC)
  • Usado para controle preciso de pressão confinante e contrapressão e para medição de mudança de volume.
  • Transdutor de pressão integrado e medição de volume (contagem de passos do motor de passo).
  • Pode ser usado isoladamente como fonte de pressão constante (substitui colunas de mercúrio, ar comprimido, pesos mortos, etc.) ou como medidor de variação de volume (resolução 0,001 ml).
  • Interface USB para controle direto do computador.
  • O meio de trabalho é água desidratada.

Padrões de teste (internacionais)

• ASTM D7012(Resistência à compressão triaxial da rocha)
• ASTM D7181(Ensaio triaxial não drenado consolidado para solo)
• ASTM D4767(Ensaio triaxial drenado consolidado para solo)
• ASTM D2850(Ensaio triaxial não consolidado não drenado para solo)
• ASTM D2166(Resistência à compressão não confinada)
• ASTM D5084(Teste de permeabilidade, opcional)
• Métodos sugeridos pelo ISRM(Teste triaxial de rocha)
• ISO 17892‑8/‑9(Ensaios geotécnicos triaxiais)

Especificação

Modelos e parâmetros do carregador mestre (Tabela 1)

Parâmetros do Controlador de Volume de Pressão (PVC) (Tabela 2)

• Precisão de pressão: ±0,1% FS
• Precisão do volume: 0,1% do valor medido
• Painel independente do controlador: LCD 240×128, teclado de membrana de 16 teclas, porta USB
• Proteção automática contra sobrepressão e excesso de volume

Outras especificações

• Potência do carregador mestre: 220‑240 V/50 Hz ou 110 V (opcional)
• Ambiente de trabalho: 0 ~ 40 ℃, umidade relativa <85%, sem forte interferência eletromagnética
• Pressão máxima de trabalho da célula triaxial: 2 MPa (conforme indicado neste manual; outros modelos podem ser diferentes)
• Interfaces: USB, DIN de 4 pinos (célula de carga externa/sensor de pressão dos poros)

Detalhe

• Design integrado do Master Loader– O painel traseiro fornece alimentação, USB, conector externo de célula de carga tipo S e conector externo do sensor de pressão dos poros (DIN de 4 pinos).
• Painel frontal– LCD exibe taxa de corrente, deslocamento axial, carga axial, pressão confinante, pressão de poro; O teclado de 16 teclas permite definir taxa, partida/parada, subida/descida rápida, configuração de parâmetros (tempo, calibração simples).
• Posicionamento rápido– Permite levantar/baixar rapidamente a placa de carregamento para reduzir o tempo de configuração; auto-home e interruptores de limite evitam deslocamento excessivo.
• Controlador de PVC–
  • Sistema embarcado independente com LCD e teclado próprios.
  • Pode definir pressões alvo para confinamento e contrapressão ou controlar enchimento/vazio.
  • Os controladores de confinamento e contrapressão são independentes; ambos têm portas USB.
  • O painel traseiro possui entrada de água (para o tanque de água) e saídas (para confinamento da célula/portas de contrapressão).
• Célula Triaxial–
  • A base tem cinco portas: duas para drenagem inferior/pressão de poros, duas para drenagem/pressão de confinamento e uma para contrapressão superior.
  • Parte superior e inferior fixadas com parafusos em T.
  • Cilindro de vidro orgânico transparente, pressão máxima de trabalho 2 MPa.
• Instalação de amostra– O manual fornece um procedimento ilustrado detalhado em 10 etapas (inserção de filme de látex, colocação de amostra, papel de filtro, pedras porosas, fixação superior e inferior, molde dividido, enchimento da célula com água desaerada, etc.).
• Conexões de tubulação– Utilize conexões rápidas de 2 MPa; tubo de náilon é inserido diretamente; para remover, pressione o colar para dentro e retire o tubo.
• Conexões elétricas– Tomada com porta-fusível.

Aplicativo

• Ensaios triaxiais convencionais de mecânica dos solos: UU, CU, CD, consolidação, trajetória de tensões, etc.
• Ensaios de compressão triaxial de rocha (com corpos de prova de rocha).
• Testes de permeabilidade (requer módulo de permeabilidade opcional).
• Testes de solo não saturado (requer acessórios insaturados).
• Testes de fluência (taxa muito lenta de 0,00001 mm/min é suportada).
• Investigação e ensino: universidades, institutos de investigação, centros de inspeção de qualidade.
• Pode ser usado de forma independente como fonte de pressão constante ou medidor de mudança de volume.

Vantagens

• Projeto modular– Os controladores Master Loader e PVC são independentes; podem ser combinados em diferentes sistemas de capacidade ou usados ​​separadamente.
• Medição de volume de alta precisão– Resolução de 0,001 ml, precisão de 0,1%, superior aos tubos convencionais de alteração de volume.
• Ampla faixa de taxas de carregamento– 0,00001 ~ 20 mm/min (dependendo do modelo), cobrindo fluência até cisalhamento rápido.
• Grande capacidade de amostra– Até Ø300×600 mm, adequado para solos de granulação grossa, enrocamento, núcleos rochosos de grande diâmetro.
• Proteção contra sobrecarga– Parada automática quando a força axial excede a faixa do sensor; proteção contra sobrepressão/sobrevolume em PVC.
• Dois modos de controle– Master Loader opcional LCD+teclado ou tela sensível ao toque; O PVC possui seu próprio painel de controle independente.
• Comunicação USB– Fácil conexão ao computador para controle totalmente automatizado.
• Usa água desidratada– Evita meios perigosos como o mercúrio.
• Proteção contra corrosão– Partes externas pintadas em esmalte fogão ou cromadas.

O que escolher

Selecione o modelo do Master Loader de acordo com os requisitos (consulte a Tabela 1):

Controlador de volume de pressão:O modelo padrão é BTU-PVC-1 (2 MPa/60 cc). Para pressões mais altas (por exemplo, 3 MPa) ou volumes maiores (por exemplo, 3000 ml), é necessário um pedido personalizado (consulte o documento BTU-TTS-20 anterior).

• Apenas triaxial básico– Master Loader + um PVC (confinante); a contrapressão pode ser manual ou um PVC adicional.
• CU/CD com saturação– Recomenda-se PVC duplo (confinamento + contrapressão) com medição de variação de volume.
• Solo insaturado– Requer controlador de pressão de ar adicional e disco cerâmico.
• Testes de fluência– Certifique-se de que a faixa de taxa do Master Loader inclua velocidades muito baixas.
• Controle de temperatura– Requer módulo opcional de controle de temperatura (não descrito neste manual, mas disponível na série).

Fluxo do Processo

Com base na Seção 5 “Instalação da amostra” do manual e em um procedimento de teste triaxial típico:

• Preparação
  • Prepare a amostra (saturada ou insaturada), meça as dimensões.
  • Prepare água desarejada, reservatório de água, membrana de látex, papel filtro, pedras porosas.

• Instalação da amostra (10 etapas, ver Fig. 14)
  um. Insira a membrana de látex no tubo do molde, vire as pontas para fora e use um bulbo de sucção para fazer a membrana aderir à parede do tubo.
  b. Coloque a amostra no tubo do molde.
  c. Colocar o tubo molde (com corpo de prova) na base da célula triaxial, com papel filtro e pedra porosa entre a base e o corpo de prova.
  d. Aumente a membrana de látex e remova o tubo do molde.
  e. Prenda a membrana de látex à base com elásticos.
  f. Instale um molde dividido ao redor da amostra para proteção.
  g. No topo da amostra, coloque papel filtro, pedra porosa e tampa da amostra e prenda com elásticos.
  h. Remova o molde dividido.
  eu. Instale a tampa transparente da célula, aperte as porcas, encha a célula com água purificada (abra a ventilação durante o enchimento).
  j. Feche a ventilação e verifique se há vazamentos.

• Conecte tubos e cabos
  • Conecte a saída confinante de PVC à porta de pressão confinante da célula.
  • Conecte a saída de PVC de contrapressão à porta de contrapressão da célula.
  • Conecte o sensor de pressão dos poros à porta de pressão dos poros da célula.
  • Conecte o Master Loader e os PVCs ao computador via USB.

• Configuração e teste de software(consulte o manual do software)
  • Inicie o software de teste triaxial, selecione o módulo de teste (saturação, consolidação, cisalhamento, etc.).
  • Definir parâmetros (pressão confinante, contrapressão, taxa de cisalhamento, condições de parada).
  • Execução automatizada: saturação de contrapressão → verificação do valor B → consolidação → cisalhamento (controle de deformação ou tensão).

• Fim do teste
  • O software para e salva dados automaticamente.
  • Descarregue manualmente o confinamento e a contrapressão.
  • Abra a válvula de drenagem da célula e drene a água.
  • Desmonte a amostra, limpe a célula e a tubulação.

• Processamento de dados
  • O software pode traçar curvas de tensão-deformação, curvas de pressão dos poros, curvas de mudança de volume.
  • Para testes com múltiplas pressões confinantes, desenhe automaticamente círculos de Mohr e calcule c, φ e, em seguida, gere um relatório.

• Manutenção
  • Quando não for usado por um longo período, esvazie a água dos PVCs.
  • Evite impactar as telas LCD e os acessórios de conexão rápida.
  • Não ultrapasse a pressão máxima de trabalho da célula (2 MPa para o modelo descrito neste manual).
