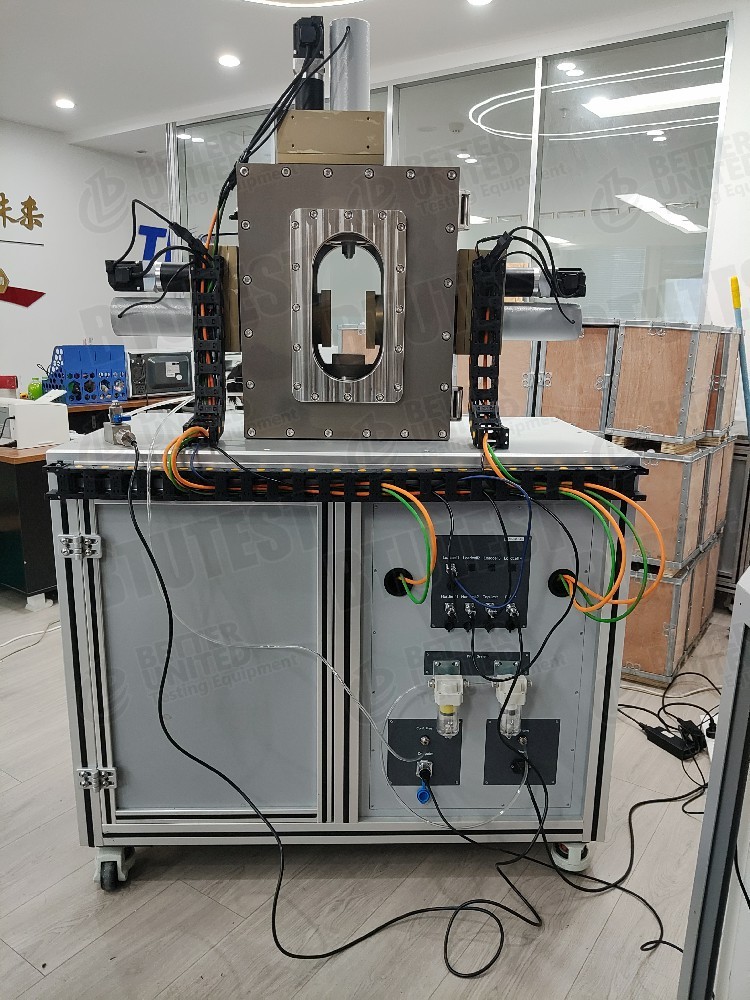

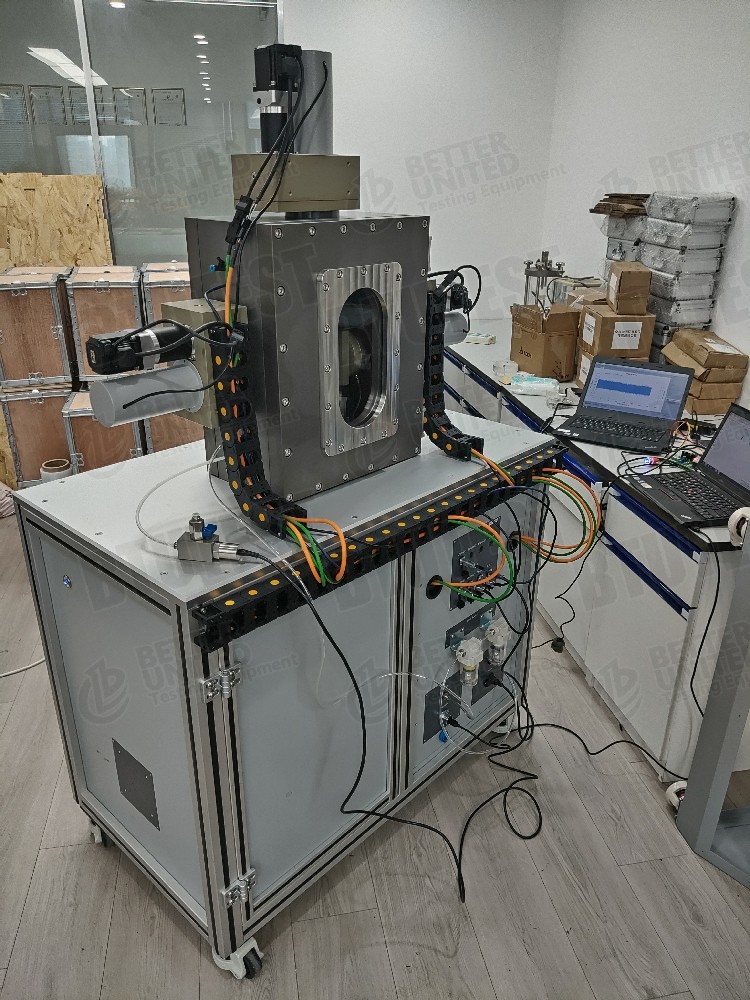

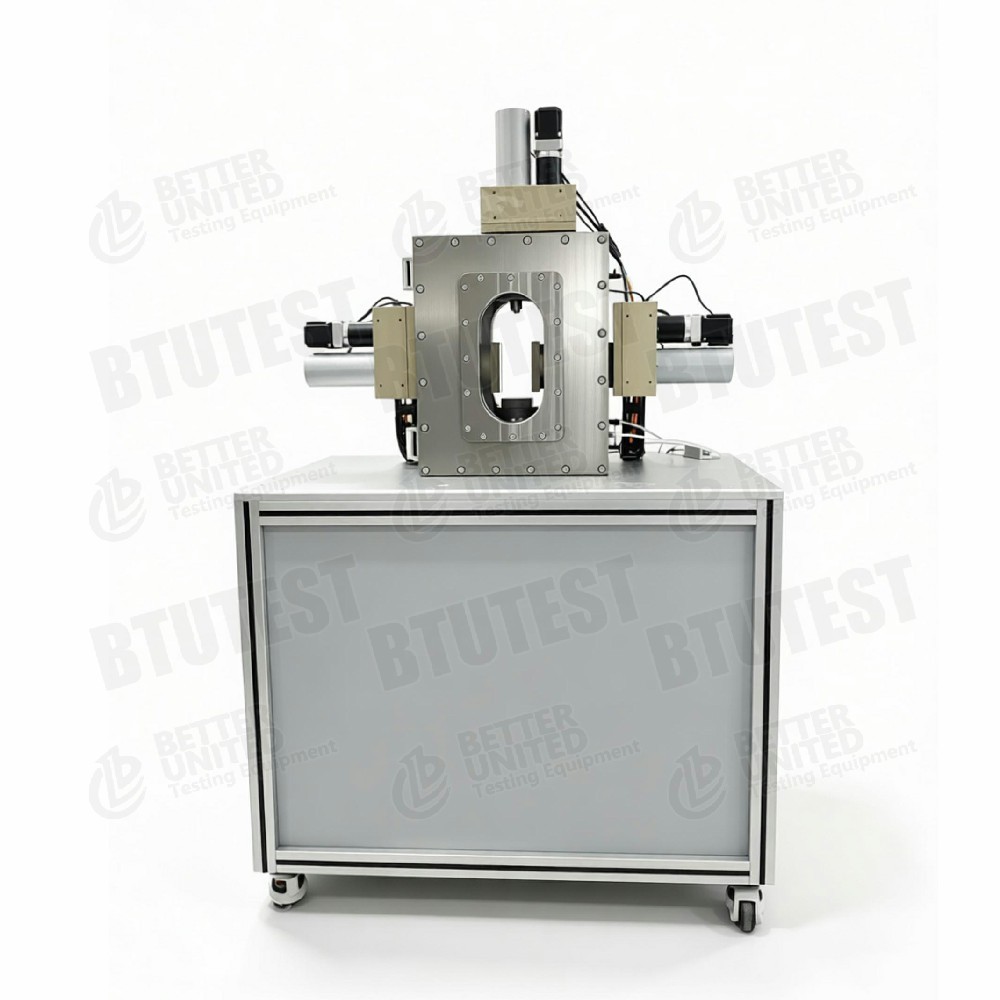

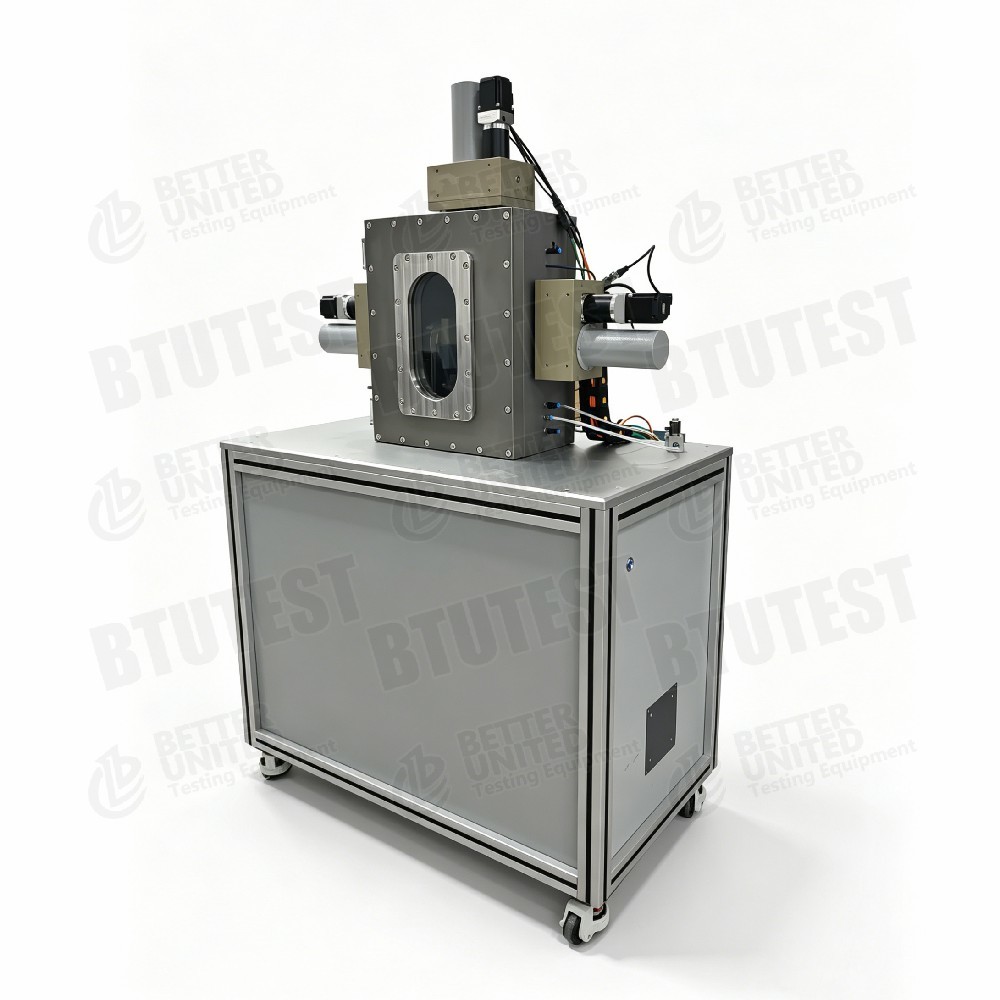

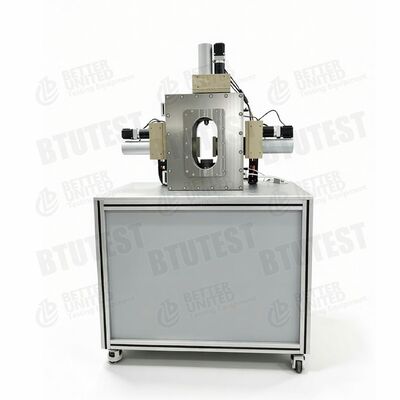

Aparelho Triaxial Verdadeiro Automático

Descrição de produto

1Descrição.

Aparelho Triaxial Verdadeiro Totalmente Automático (acoplamento multi-campo), modelo BTU-TTA,é um sistema de ensaio geotécnico avançado capaz de aplicar um controlo de tensão independente (a circuito aberto e a circuito fechado) em três eixos perpendiculares uns aos outros de uma amostra cúbica. Suporta vários testes triaxial em solos saturados e insaturados.e um módulo de controlo de temperatura -30 °C ~ 90 °C, permitindo o estudo do comportamento mecânico do solo em condições de acoplamento multi-campo (stress-water-thermal).

2. Normas de ensaio

Os aparelhos triaxial verdadeiros totalmente automáticos da série BTU-TTA (acoplamento multicampo) são concebidos e fabricados para satisfazer ou exceder os requisitos mais recentes das seguintes normas internacionais:

• ASTM D7181(Teste de compressão triaxial não drenado consolidado)
• ASTM D4767(Teste de compressão triaxial de drenagem consolidada)
• ASTM D5084(Permeabilidade dos solos, cabeça constante/caída)
• A norma ASTM D5298(Teste de sucção para solos insaturados)
• A norma ASTM D8295(Medida da velocidade da onda de cisalhamento utilizando elementos de dobra)
• ISO 17892‐8(Teste triaxial sem drenagem)
• ISO 17892-9(Ensaio triaxical cíclico, se aplicável)

3Especificações

4Detalhe.

As principais funções enumeradas no documento são as seguintes:

• Controle de tensão independente de três eixos: Controle de tensões de circuito aberto e fechado em cada um dos três eixos de uma amostra cúbica (estado de tensão triaxial verdadeiro, σ1 ≠ σ2 ≠ σ3).
• Ensaios triaxiais saturados/insaturados: Diversos ensaios triaxiais convencionais (por exemplo, CU, CD, UU) em solos insaturados ou saturados.
• Permeabilidade da cabeça constante em duas direcções (opcional): Os ensaios de permeabilidade de cabeça constante podem ser realizados em dois eixos da amostra cúbica.
• Permeabilidade à mesma sucção insaturada (facultativo): Ensaio de permeabilidade de cabeça constante em condições de sucção iguais em amostras insaturadas.
• Ensaios de elementos de dobrador (facultativo): Medições de ondas P e S.
• Modulo de controlo de temperatura (facultativo): Intervalo de temperatura -30 °C ~ 90 °C para acoplamento multi-campo (tensão-água-termicidade).

5Aplicação

• Modelagem constitutiva de solos sob vias de tensão complexas (simulação do estado de tensão triaxial real)
• Mecânica do solo insaturado (resistência, deformação e permeabilidade controladas por sucção)
• Problemas de acoplamento de vários campos: solo congelado (temperatura abaixo de zero), ambientes de alta temperatura, eliminação de resíduos nucleares, fundações de pilhas de energia, etc.
• Comportamento mecânico anisotrópico (carga independente em três direcções)
• Modulo dinâmico, relação de amortecimento, medições da velocidade da onda de cisalhamento (elementos de dobra)
• Estudos de anisotropia da permeabilidade (condutividade hidráulica em direcções diferentes)

6. Vantagens

• Carga triaxial verdadeiramente independente: O controlo independente de σ1, σ2, σ3 permite a simulação de estados de tensão in situ realistas (por exemplo, onde K0 ≠ K1).
• Capacidade de acoplagem multi-campo: Controlo opcional da temperatura, permeabilidade, controlo da sucção
• Controle totalmente automático: O controlo automático de circuito aberto/clusto melhora a precisão e a repetibilidade dos ensaios.
• Muito integrado: Um sistema pode realizar testes triaxial saturado/insaturado, permeabilidade, elemento de dobra, controlo de temperatura e outros.
• Opções flexíveis: Os utilizadores podem seleccionar a permeabilidade, os elementos de dobra, o controlo da temperatura, etc., de acordo com as necessidades, reduzindo o custo inicial.
• Aplicável a solos insaturados: Apoia os testes de permeabilidade por aspiração igual e triaxial, ampliando o âmbito de investigação.

7. Resumo dos parâmetros

8O que escolher

•BTU- TTA-1/2: Adequado para amostras pequenas (70×35×70 mm) e testes básicos com orçamentos limitados;

•BTU-TTA-3/4: Adequado para amostras normais (70×70×140 mm) e cenários que exijam sensores subaquáticos integrados;

•BTU- TTA-5: Requerido para ensaios de solos insaturados (com controlo da pressão do ar nos poros);

•BTU- TTA-7: Pesquisas avançadas que exijam cargas dinâmicas (5kN/5Hz) ou testes de elementos de dobra.

• Configuração básica: Controle de tensão independente de três eixos + funções de ensaio triassiais saturadas/insaturadas (adequadas à maioria das pesquisas triassiais verdadeiras).
• Estudos de anisotropia de permeabilidade: Seleccionar o ponto de ensaio de permeabilidade da cabeça constante em dois eixos.
• Permeabilidade do solo insaturado: Seleccionar “teste de permeabilidade da cabeça constante em condições de aspiração iguais”.
• Modulo dinâmico / velocidade da onda de cisalhamento: Selecionar elementos de dobra (onda P, onda S).
• Acoplamento multi-campo (efeitos de temperatura): Selecionar o módulo de controlo de temperaturapara ensaios de solo congelado ou de altas temperaturas.
• Funções múltiplas simultaneamente: Os módulos opcionais podem ser combinados, mas a compatibilidade deve ser confirmada com o fabricante.

Os utilizadores devem escolher os módulos com base nos objectivos da investigação (por exemplo, solo insaturado, temperatura, anisotropia da permeabilidade) e orçamento.

9. Fluxo de processos

• Preparação da amostra: Preparar uma amostra cúbica de solo (saturada ou insaturada, com controlo de sucção, se necessário).
• Instalação de espécimes: Colocar a amostra na verdadeira célula de pressão triaxial; ligar pistões de carga e sensores (pressão dos poros, pressão de confinamento, deslocamento, etc.) para as três direcções.Se forem utilizados elementos de dobra, instalar os transdutores de elementos de dobra.
• Equilíbrio saturação / sucção(se necessário): Saturação por contrapressão para solos saturados; para solos insaturados, utilizar a técnica de translação por eixo para controlar a sucção até ao valor-alvo.
• ConsolidaçãoAplicar tensões iniciais em três direcções (isotrópicas ou anisotrópicas); registar a mudança de drenagem/volume.
• Fase de carga:
  • Controlo independente de σ1, σ2, σ3 de acordo com um caminho de tensão pré-definido (círculo aberto ou fechado).
  • Opcionalmente, utilizar carga com tensão constante ou tensão constante.
  • Para os ensaios de permeabilidade, medir o caudal sob um gradiente hidráulico constante.
  • Para ensaios com temperatura controlada, definir a temperatura-alvo e permitir o equilíbrio.
• Aquisição de dados: Registro automático de tensão, deformação, pressão dos poros, sucção, caudal de permeabilidade, temperatura, formas de onda dos elementos de dobra, etc., para as três direcções.
• Terminação e descarga: Parar quando for atingida a tensão, tensão ou número de ciclos pré-estabelecidos; descarregar e retirar a amostra.
• Processamento de dados: O software calcula as diferenças de tensões principais, a tensão volumétrica, a tensão desviadora, os coeficientes de permeabilidade, a velocidade da onda de cisalhamento, etc.; traça os caminhos de tensão, as curvas de tensão-tensão;produz um relatório de ensaio.
