Sistema de teste triaxial automático

Descrição de produto

                                                           Sistema de teste triaxial automático

1. Descrição

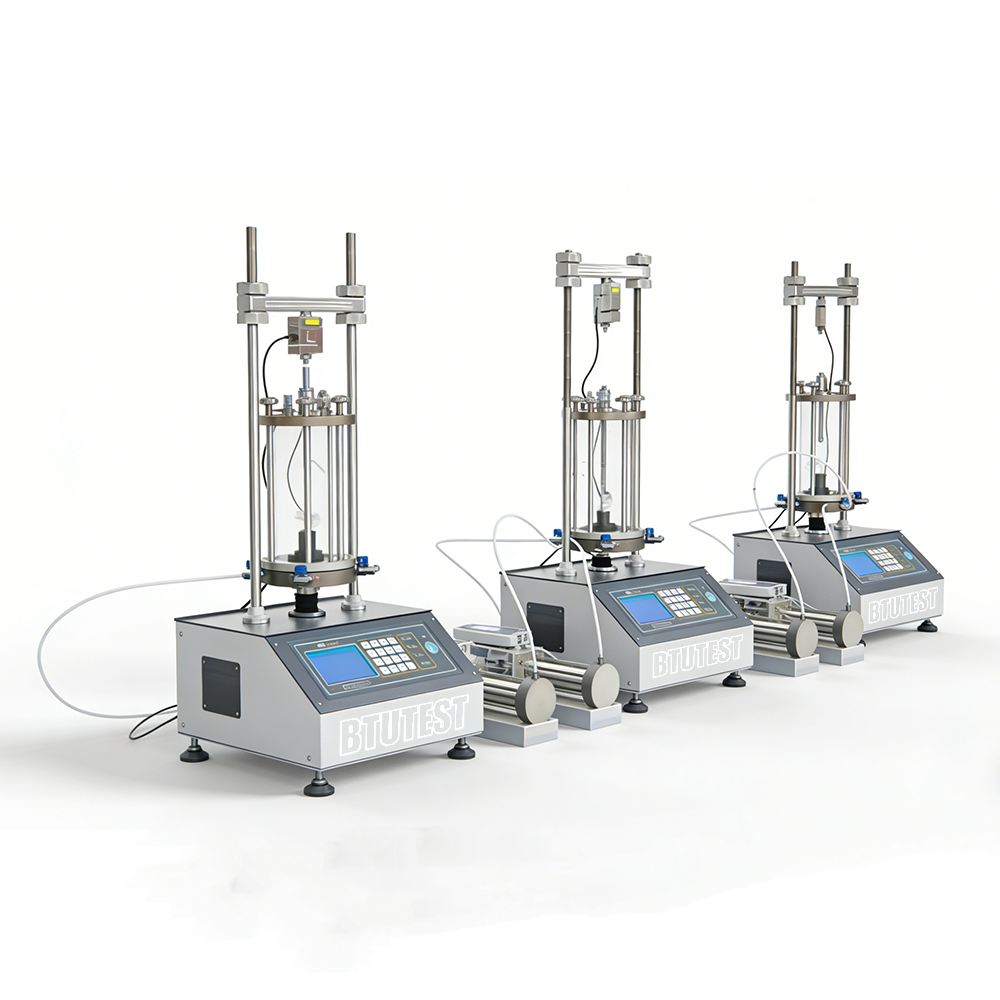

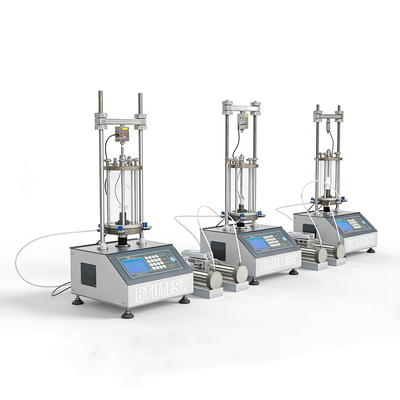

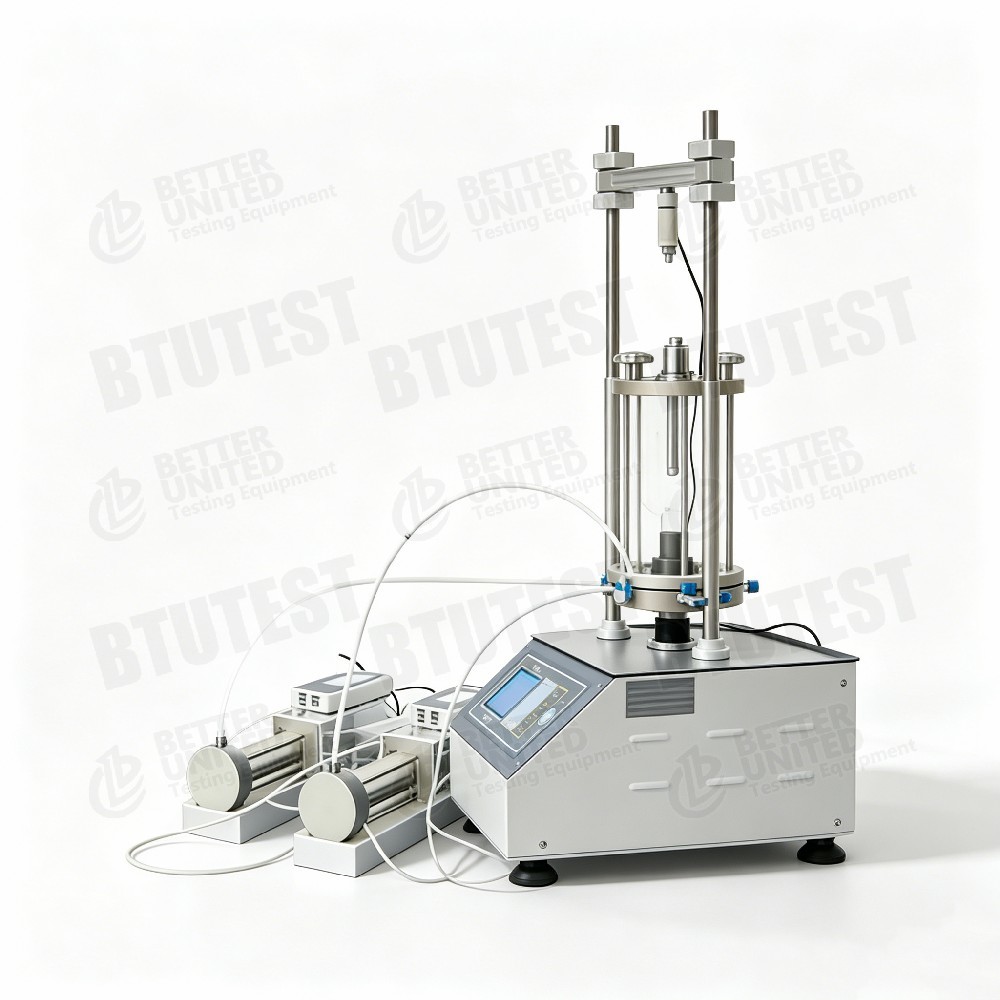

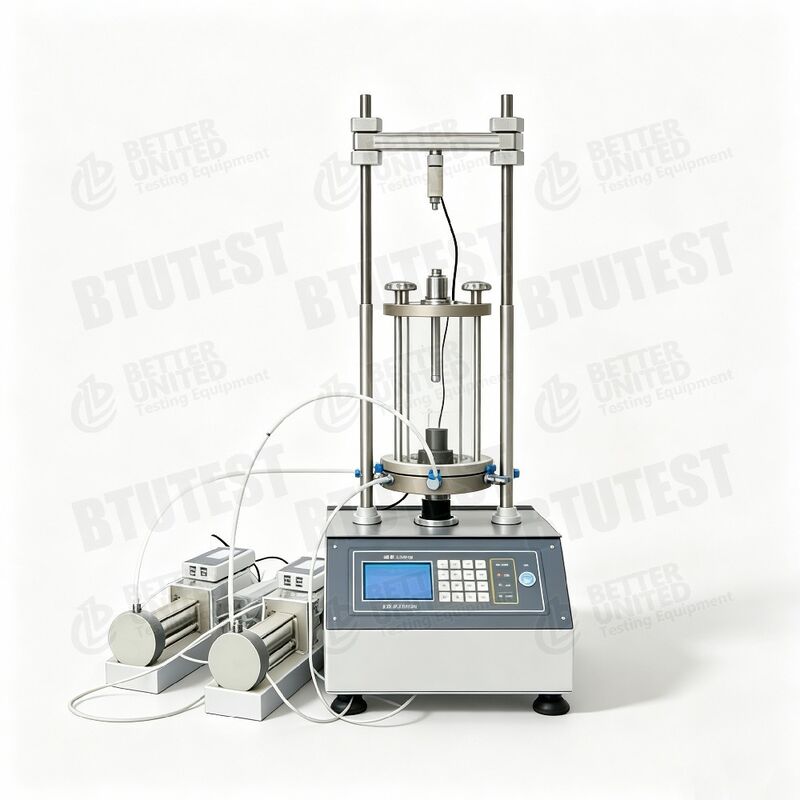

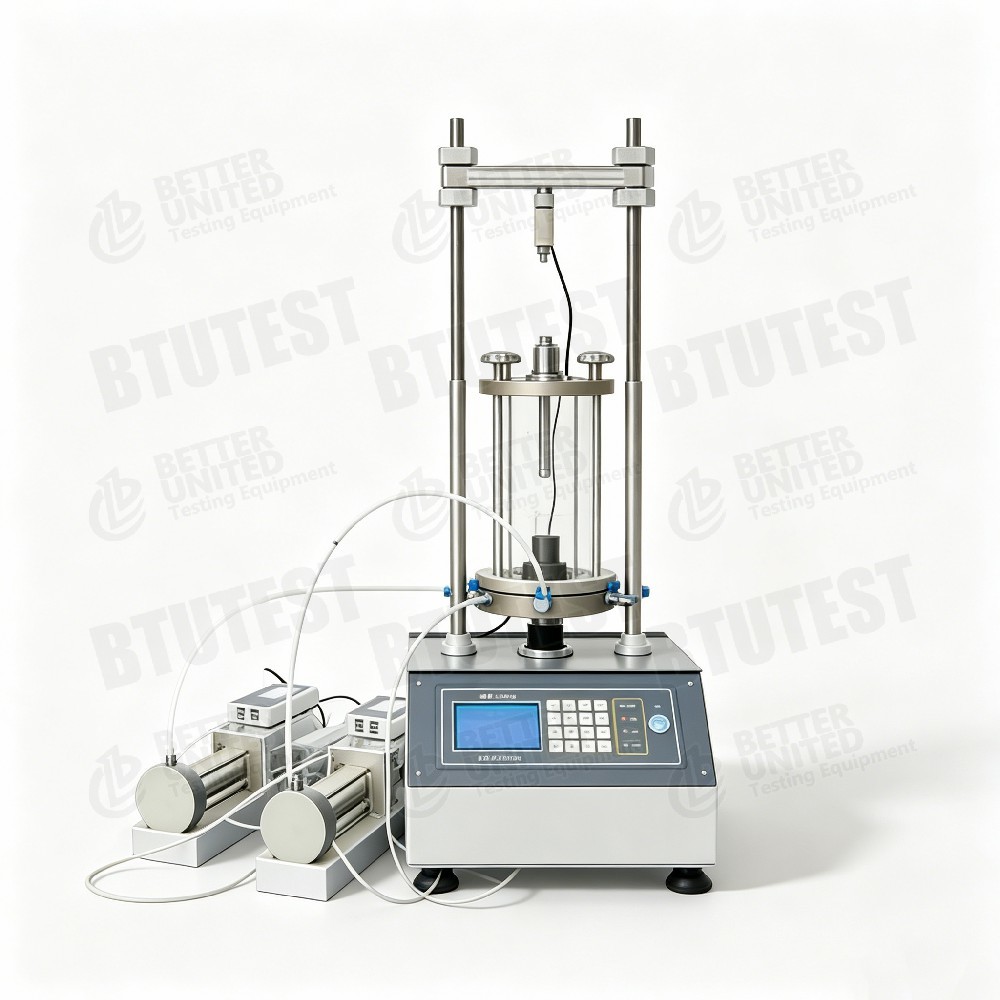

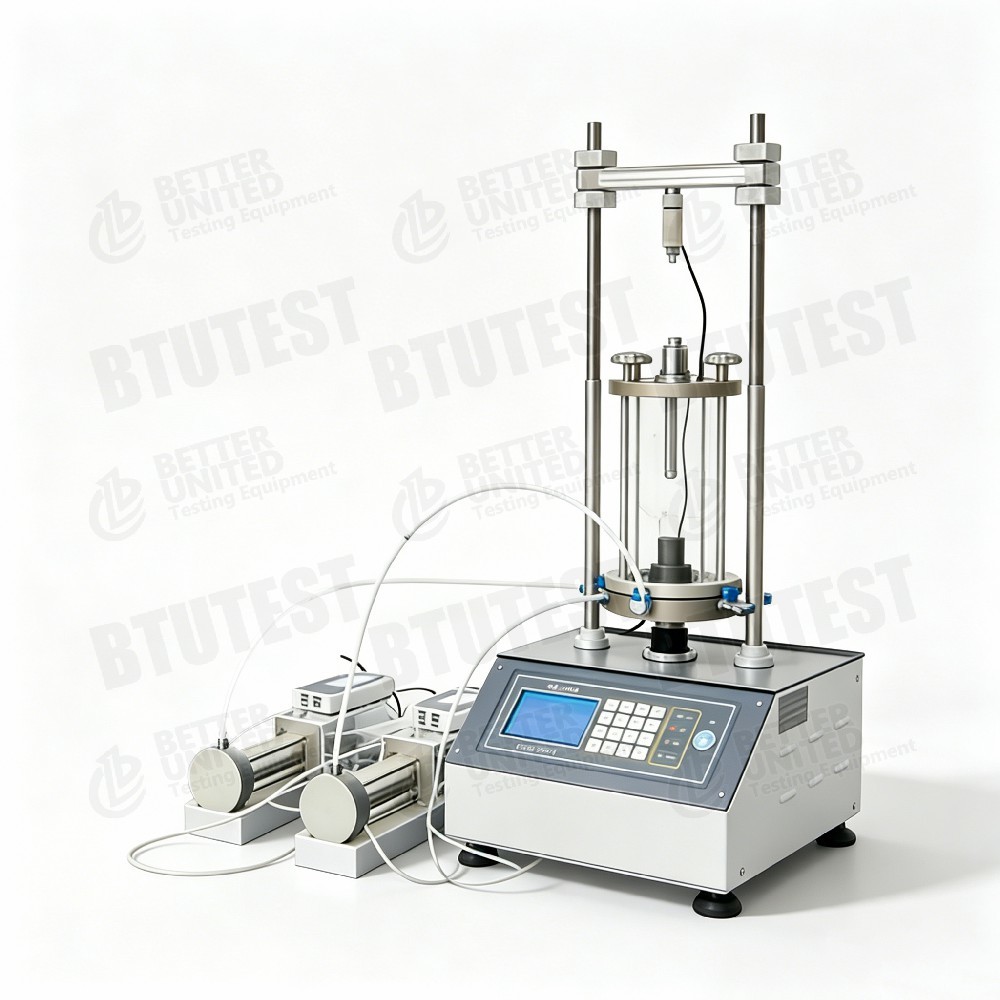

A série BTU-TTS é umasistema de teste triaxial geotécnico multifuncionalusado para determinar as propriedades mecânicas do solo sob diferentes trajetórias de tensão e condições de drenagem. A série inclui vários modelos, cobrindo requisitos de testes desde pequenas amostras até grandes amostras de solo de granulação grossa. O sistema integra carga axial, pressão de célula, contrapressão, controle de taxa de cisalhamento e módulos de aquisição de dados, suportando vários métodos de teste triaxiais padrão.

2. Padrões de teste

Embora a tabela não liste explicitamente os números padrão, com base nas especificações gerais de testes triaxiais, o sistema atende aos seguintes padrões nacionais e internacionais:

•ASTM D4767(Teste de Compressão Triaxial Não Drenado Consolidado)

•ASTM D7181(Teste de Compressão Triaxial Drenada Consolidada)

•ASTM D2850(Teste Triaxial Não Drenado Não Consolidado)

•BS 1377: Parte 7(Teste Triaxial Padrão Britânico)

•ISO 17892-8(Teste de cisalhamento triaxial do solo)

•SL 237-1999(Procedimento de teste geotécnico chinês), etc.

3. Especificação

4. Detalhe

•Controlador: Controladores independentes para pressão e contrapressão da célula, suportando controle de pressão/volume de alta precisão.

•Módulo de aquisição de dados: Padrão, para registro em tempo real de força axial, deslocamento, pressão dos poros, alteração de volume.

•Funções de software: Inclui os seguintes módulos de teste:

◦ Saturação de contrapressão

◦ Consolidação isotrópica/anisotrópica

◦ Não consolidado não drenado (UU)

◦ Não drenado consolidado (CU) com medição de pressão de poros

◦ Drenado Consolidado (CD) com medição de alteração de volume

◦ Consolidação K₀

◦ Teste de caminho de estresse

◦ Testes reológicos

◦ Calibração do sensor

◦ Pós-processamento e exportação de dados

•Pressão do ar: Usado para aplicar pressão na célula e contrapressão; os modelos fornecem níveis de 2/3/6 MPa.

5. Aplicação

•Investigação geotécnica do local: Determinar parâmetros de resistência ao cisalhamento (c, φ) de solos de fundação e solos de subleito.

•Teste de material de barragem: Modelos grandes (100/200) adequados para ensaios triaxiais em solos de granulação grossa e enrocamento.

•Análise de estabilidade de taludes: Obtenha curvas tensão-deformação sob diferentes condições de drenagem.

•Engenharia subterrânea: Simule a resposta da pressão dos poros durante a escavação e o carregamento.

•Pesquisa e ensino: Utilizado para validação de modelos constitutivos do solo e estudos de trajetória de tensões.

6. Vantagens

•Ampla faixa de carga e tamanho: De 10 kN a 2.000 kN, cobrindo solos de granulação fina a muito grande e de granulação grossa.

•Controle de cisalhamento ultrabaixo: Mínimo 0,00001 mm/min, adequado para testes de fluência/reológicos.

•Medição de volume de alta precisão: Controle de volume de contrapressão de até 16.000 ml, atendendo aos requisitos de drenagem/mudança de volume de amostras grandes.

•Controle de software totalmente automático: Integra vários procedimentos de teste padrão, reduzindo o erro humano.

•Projeto modular: Configuração flexível de célula/contrapressão e pressão de ar; fácil calibração do sensor.

7. Parâmetro (Resumo)

8. O que escolher

Recomendações baseadas no tipo de amostra e requisitos de teste:

Considere também: necessidade de medição de pressão de poros, precisão de mudança de volume, capacidade de controle do caminho de tensão e fornecimento de ar comprimido no local.

9. Fluxo do Processo

Abaixo está um procedimento padronizado para um típicoTeste não drenado consolidado (CU)usando a série BTU-TTS (a maioria das etapas controladas automaticamente por software):

Etapa 1: Preparação e instalação da amostra

• Prepare amostras de solo remoldadas ou intactas de acordo com o tamanho da amostra do modelo (por exemplo, Φ70×H140 mm).

• Monte a pedra porosa, o papel de filtro, a membrana de borracha ao redor da amostra e coloque-a na base da célula triaxial.

• Instale o sensor de pressão dos poros e a linha de drenagem superior, sele a célula.

Etapa 2: Enchimento e desaeração do sistema

• Abra os controladores de célula e contrapressão, encha as linhas e a célula com água sem ar e remova as bolhas de ar.

• Utilize a função de “desaeração de linha” do software para garantir uma medição precisa da alteração de volume.

Etapa 3: saturação de contrapressão

• Selecione o módulo “Saturação de contrapressão” no software.

• Defina a contrapressão alvo (por exemplo, 300 kPa) e a pressão da célula (20~50 kPa acima da contrapressão).

• Aplique automaticamente contrapressão escalonada enquanto monitora o coeficiente de poropressão B (normalmente B≥0,95 indica saturação total).

Passo 4: Consolidação Isotrópica/Anisotrópica

• Selecione o módulo “Consolidação” no software.

• Definir a pressão da célula alvo (ou condição K₀) e critérios de estabilidade de mudança de tempo/volume de consolidação.

• O sistema registra automaticamente alterações de volume e dissipação de pressão dos poros, gerando registro de consolidação.

Etapa 5: Cisalhamento (não drenado ou drenado)

• Selecione o módulo “Shearing”, defina a taxa de cisalhamento (por exemplo, 0,05 mm/min).

• Iniciar carregamento axial; o sistema registra em tempo real força axial, deslocamento, pressão de poro (CU) ou alteração de volume (CD).

• Detecta automaticamente condições de pico ou término (por exemplo, tensão atinge 20%).

Etapa 6: Encerramento do teste e processamento de dados

• O software interrompe automaticamente o carregamento, libera a pressão da célula e exporta dados brutos (estresse, deformação, pressão nos poros, alteração de volume).

• Módulo de pós-processamento calcula parâmetros de resistência ao cisalhamento (c, φ), módulo de elasticidade, deformação de ruptura, etc.

• Gerar relatório de teste, exportar para Excel/PDF.

Passo 7: Limpeza e manutenção do equipamento

• Drene a água da célula e remova a amostra.

• Linhas limpas e pedra porosa; execute a verificação de zeragem do sensor.

Para outros tipos de teste (UU, CD, caminho de tensão, reologia), apenas as condições de drenagem e os alvos de controle durante os estágios de saturação/consolidação/cisalhamento mudam; o software fornece assistentes integrados de acordo.
