Aparelho de consolidação de 1 gangue

Descrição de produto

Descrição

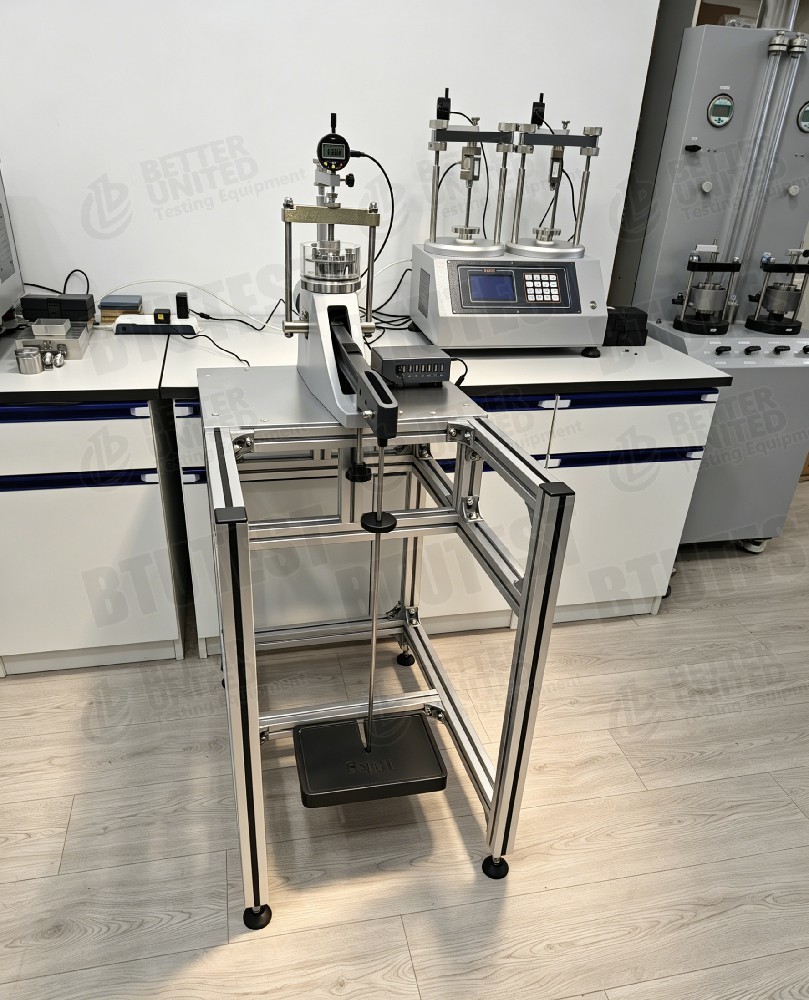

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresO assentamento pode ocorrer mesmo quando a pressão aplicada está dentro da capacidade de suporte segura do solo.O aparelho utiliza um braço de alavanca de carga e pode aplicar pressões de até 81 toneladas por metro quadrado (aprox.É adequado para a previsão de assentamento de fundações sob edifícios, barragens, pontes e estruturas similares.

Normas de ensaio

O aparelho cumpre as seguintes normas internacionais:

• BS1377(Métodos britânicos normalizados de ensaio dos solos)
• ASTM D2435(Métodos de ensaio normalizados para as propriedades de consolidação unidimensional dos solos)
• A norma ASTM D3877(Métodos de ensaio para as características de expansão, contração e consolidação dos solos)
• A norma ASTM D4546(Consolidação e expansão unidimensional dos solos)

Especificações

Detalhes

• Mecanismo de carga: Quadro de carga rígido com um gancho de suporte integrado para evitar choques na amostra durante a aplicação da carga.
• Relatório de alavancagem: Relação de alavanca fixa 11:1, tensão máxima até 8,8 MPa.

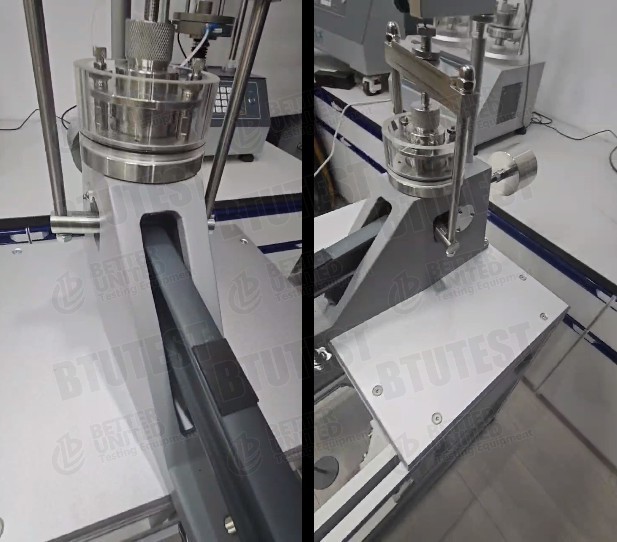

• Célula de consolidação: edômetro de carga frontal conforme com as normas ASTM/BS.
• Instrumentos de medição: Medidor mecânico padrão; medidor de deslocamento vertical opcional (10 mm de viagem, precisão 0,01 mm).
• Acessórios opcionais: Pedras porosas (Φ50 mm × 5 mm), anel de corte, tampa superior, papel filtrante.
• Embalagem: Caixa exterior de compensado.

Aplicação

• Determinação em laboratório das características do sedimento de consolidação dos solos argilosos
• Previsão do assentamento a longo prazo das fundações de edifícios, barragens, pontes, etc.
• Estudos de compressibilidade dos solos sob alta pressão
• Ensino e investigação em laboratórios geotécnicos segundo normas internacionais

Vantagens

• Capacidade de carga extremamente elevada: Pressão máxima de até 8.800 kPa (ratio de alavanca 11:1)
• Construção rígida: Garante a precisão, repetibilidade e fiabilidade dos resultados dos ensaios.
• Protecção contra choques: O gancho de suporte do feixe integrado elimina a perturbação da amostra durante a carga.
• Resistente à ferrugem e durável: Alumínio fundido e aço revestido para utilização a longo prazo em laboratório.
• Design compacto da mesaEconomiza espaço no laboratório.
• Eficiência dos custos: Projeto de banda única adequado para ensaios especializados de baixo volume ou de alta pressão a um custo inferior aos modelos de banda múltipla.

O que escolher

Fluxo de processos

• Preparação da amostra: Cortar uma amostra de Φ50 mm com um anel de corte e colocá-la na célula de consolidação (com pedras porosas superiores/inferiores).
• Instalar a célula: Colocar a célula de consolidação no quadro de carga frontal e fixá-la.
• Instalar dispositivo de medição: Montar o indicador de número ou o transdutor de deslocamento e ajustar à leitura inicial.
• Aplicar carga: Utilizando a relação de alavanca 11:1, aplicar pesos gradualmente de acordo com o programa de ensaio.
• Registo de liquidação: Leia as leituras do indicador num intervalos de tempo especificados durante cada aumento de carga até à estabilização.
• Processamento de dados: Traçar as curvas de liquidação do tempo e calcular o coeficiente de consolidação, o índice de compressão, a pressão pré-consolidação, etc.
• Geração de relatório: Elaborar relatórios de ensaios para concepção de engenharia ou análise de investigação.
