Aparelho de Consolidação Totalmente Automático (Mecânico)

Descrição de produto

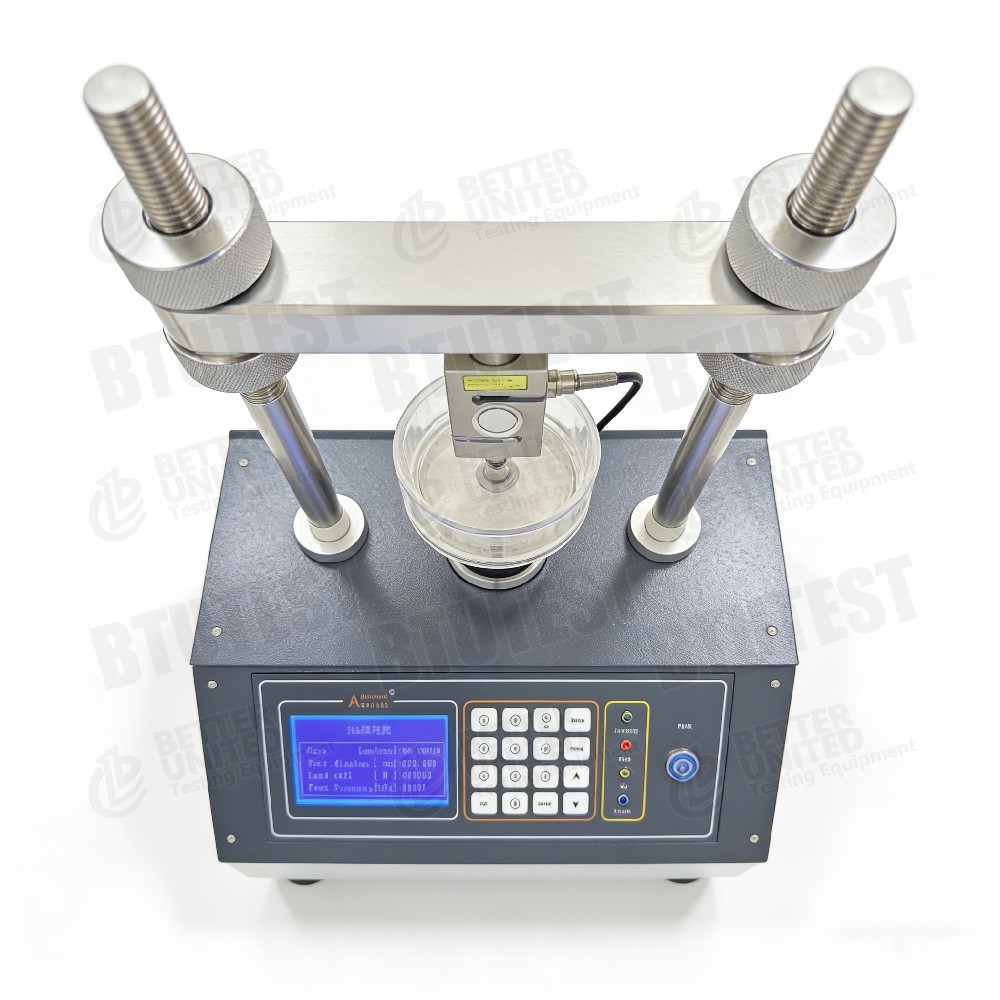

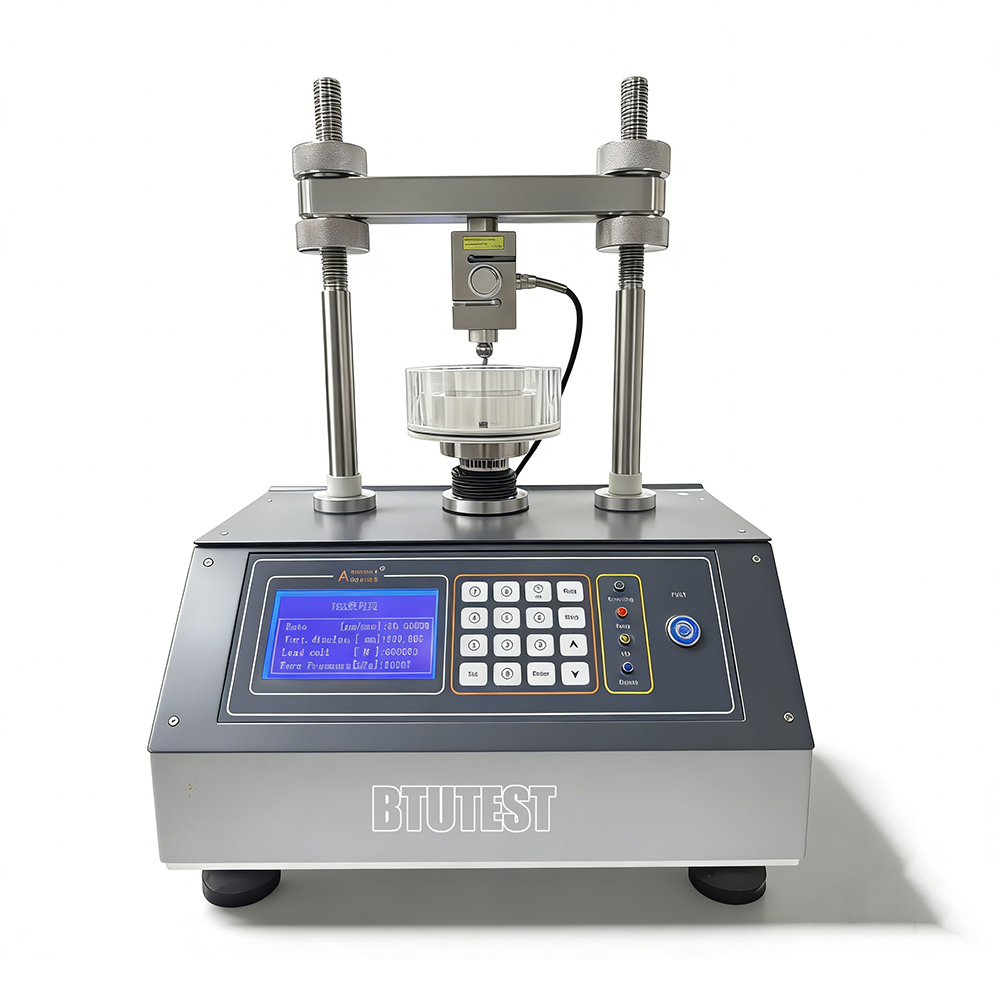

Modelo de aparelho de consolidação totalmente automático (mecânico)BTU- Um.

Descrição

Este equipamento éAparelhos de consolidação totalmente automáticos (mecânicos), modeloBTU- Um., utilizado para ensaios de consolidação unidimensional de solos. Aplica automaticamente cargas e adquire dados para determinar parâmetros de compressão do solo (coeficiente de compressão av,Módulo de rebote Es, coeficiente de consolidação Cv, pressão de pré-consolidação Pc, etc.).

• Boas funções de controlo expansíveis
• Aplica continuamente uma pressão de 0 a 5 MPa (para amostras com um diâmetro de 61,8 mm)
• Tamanhos das amostras: Φ61,8 × H20 mm e Φ79,8 × H20 mm
• O software de aquisição e controlo obtém automaticamente parâmetros de consolidação e traça várias curvas (raiz quadrada da curva de tempo, curva de log-time, curva e-p, curva e-lg p, curva Cv-P(T90),Curva Cv-P(T50), curva H-P, etc.)

Normas de ensaio (internacionais)

• ASTM D2435(Consolidação unidimensional dos solos)
• ISO 17892‐5(Teste de consolidação)
• BS 1377-6(Teste de consolidação)
• A norma ASTM D4186(Consolidação do CRS, se apoiada)
• A norma ASTM D4546(Consolidação de carga-descarga-recarga)

O equipamento pode satisfazer os requisitos destas normas para carga, medição de deslocamento, aquisição de dados, etc.

Especificações

Detalhes

• Cargas mecânicasO sistema utiliza um motor (servo ou passo a passo) para aplicar a pressão axial, sem necessidade de energia pneumática ou hidráulica, oferecendo um controlo preciso e uma resposta rápida.
• Aplicação contínua de pressão️ 0 a 5 MPa, de carga contínua e sem passos, adequado para os modos de carga contínua de passos ou de CRS.
• Precisão de alta pressãoA precisão absoluta é de ±1 kPa (aproximadamente 0,02% FS em relação a 5 MPa), muito superior aos consolidômetros convencionais.
• Dois tamanhos de amostras- Não.
  • Φ61,8×20 mm (anel padrão, área 30 cm2)
  • Φ79,8×20 mm (área de 50 cm2), adequado para solos com partículas ligeiramente maiores ou onde uma área maior reduz os efeitos de escala.
• Funções de controlo expansíveis Pode permitir a ligação de células de consolidação múltiplas (multi-unidade) ou o suporte a vários modos de ensaio (carregamento por etapas, CRS, CRL, creep, etc.) como futuras melhorias.
• Software de pós-processamento potenteCalcula automaticamente parâmetros de consolidação e traça curvas padrão, economizando tempo de processamento de dados.
• Capacidade de alta pressão 5 MPa pode simular tensões de sobrecarga a profundidades > 200 m (assumindo que γ=20 kN/m3, cerca de 250 m).

Aplicação

• Ensaios de consolidação de rotina¢ Determinar o índice de compressão, o coeficiente de consolidação e a pressão de pré-consolidação dos solos de grãos finos (argila, argila silícia).
• Consolidação de alta tensão- pressão máxima de 5 MPa adequada para solos profundos, cargas elevadas e design de pré-carga de sobrecarga.
• Dimensão da amostra maior (Φ79,8 mm)- Adequado para solos que contenham uma pequena quantidade de partículas grosseiras, reduzindo os efeitos de escala.

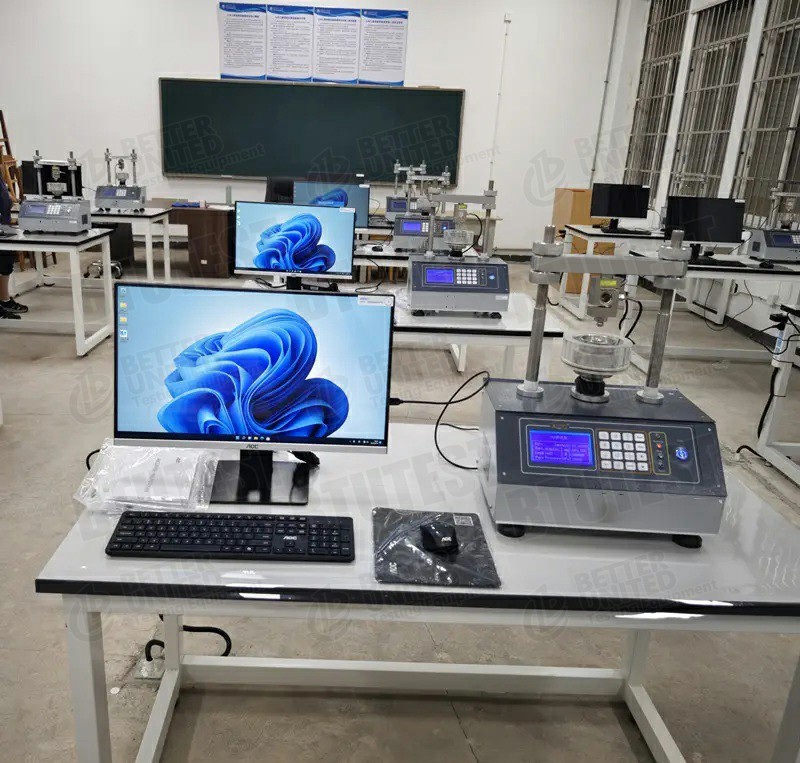

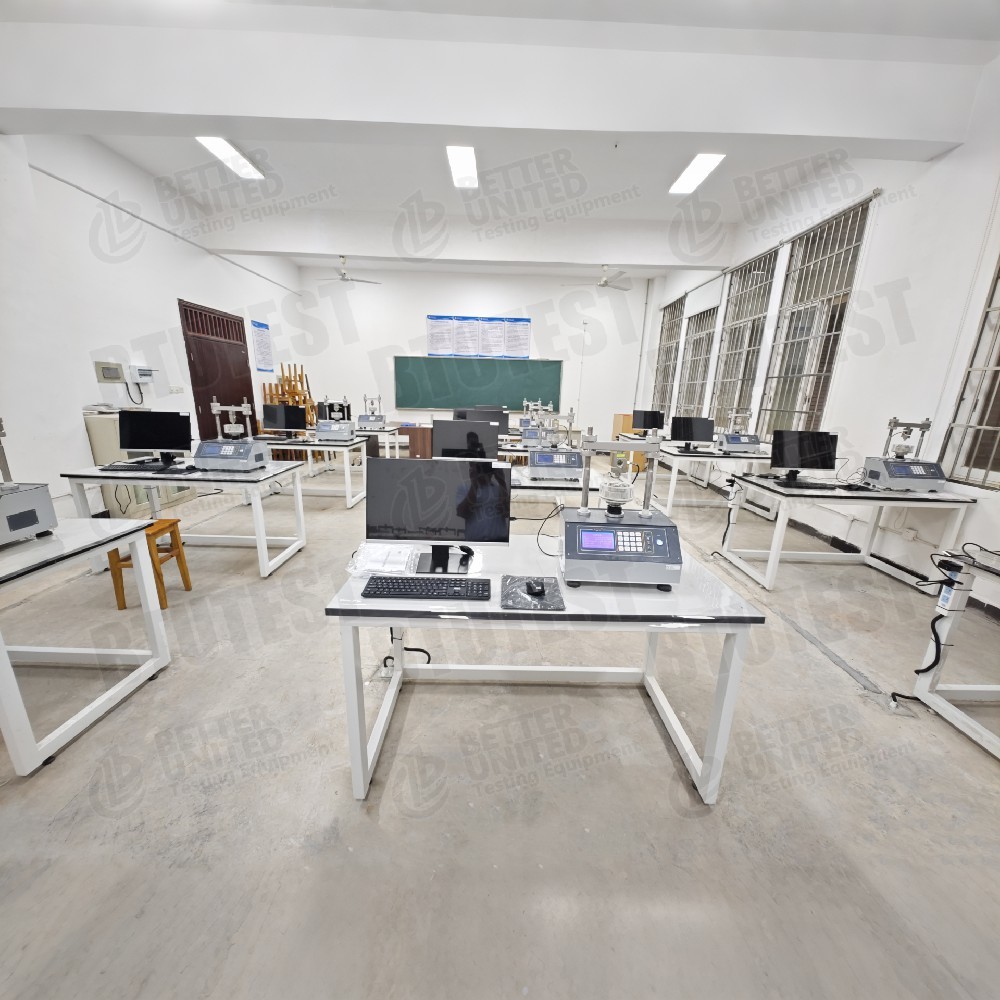

• Investigação e ensinoLaboratórios universitários de mecânica dos solos para experiências e investigação de estudantes.
• Ensino de software- Planeia automaticamente curvas, ajudando os alunos a compreender a teoria da consolidação.

Vantagens

• Controle de pressão de alta precisãoA precisão absoluta é de ±1 kPa, muito superior aos consolidômetros convencionais (normalmente ±1% FS ≈ ±50 kPa).
• Carregamento contínuo sem passosPermite testes de consolidação do percurso de tensão por CRS (taxa constante de tensão) ou por medida.
• Dois tamanhos de amostras- flexibilidade para escolher com base no tamanho máximo das partículas.
• Boa expansãoPode adicionar várias células de consolidação ou atualizar módulos de teste.
• Software abrangenteCalcula automaticamente parâmetros, gera curvas com um clique, reduzindo o esforço e os erros de traçação manual.
• Cargas mecânicasNão é necessária nenhuma fonte de ar, limpa, de baixo ruído, adequada para laboratórios interiores.
• Pressão elevada¥ 5 MPa satisfaz os requisitos de consolidação para a maioria das profundidades.

O que escolher

Selecionar este equipamento ou compará-lo com outros modelos com base nos requisitos de ensaio:

Fluxo de processos

Exemplo:Ensaio de consolidação de carga por etapas (ASTM D2435)

• Preparação da amostra
  • Cortar uma amostra não perturbada ou remoldada com um anel de Φ61,8 × 20 mm ou de Φ79,8 × 20 mm.
  • Medir o teor e a densidade iniciais de água; se for necessária a saturação, mergulhar ou saturar a vácuo.

• Instalação de espécimes
  • Colocar o anel com a amostra na célula de consolidação (com pedras porosas e papel filtrante).
  • Colocar a célula no quadro de carga e instalar o sensor de deslocamento (zero it).
  • Conecte o sistema de aquisição de dados.

• Aplicar a pressão inicial do assento
  • Definição de uma pequena pressão (por exemplo, de 2 a 5 kPa) através de um software para assegurar um bom contacto entre a tampa de carga e a amostra; registo da leitura do deslocamento inicial.

• Parâmetros de ensaio definidos
  • No software, selecione o módulo de consolidação de carregamento por etapas.
  • Defina a sequência de carga (por exemplo, 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, até 5 MPa).
  • Defina a duração para cada etapa de carga (por exemplo, 24 horas ou critério de estabilidade baseado no tempo, como mudança de deslocamento < 0,01 mm na última hora).
  • Definir intervalos de aquisição de dados (por exemplo, 0.1, 1, 10, 60 minutos, etc.).

• Comece o teste.
  • O software aplica automaticamente o primeiro passo de carga através do motor e mantém a tensão constante.
  • O sensor de deslocamento registra a deformação vertical em tempo real; o software traça curvas de deslocamento temporal.
  • Quando cada fase de carga atinge a estabilidade, a próxima fase de carga é aplicada automaticamente.

• Estágio de descarga (se for necessário medir o rebote)
  • Após atingir a carga máxima, realizar descarga (por exemplo, 1600, 800, 400, 200, 100, 50, 25 kPa) para determinar as curvas de rebote.

• Finalização e desmontagem
  • Após o ensaio, descarregar para zero, retirar a amostra, pesar e secar para medir o teor final de água (para correcção).

• Processamento de dados
  • O software calcula automaticamente a relação de vazio, o coeficiente de compressibilidade av, o índice de compressão Cc e o índice de rebote Cs para cada etapa de carga.
  • Grava a curva e-p e a curva e-lg p, determina a pressão de pré-consolidação Pc (método Casagrande).
  • Calcula o coeficiente de consolidação Cv utilizando o método da raiz quadrada do tempo ou o método log-time e traça curvas Cv-P.
  • Gera um relatório de teste.

Se o equipamento suportarConsolidação do CRS: definir uma taxa de tensão constante (por exemplo, 0,01 mm/min), aplicar carga contínua enquanto se registra a pressão dos poros (se equipado com um sensor de pressão dos poros); o software calcula Cv, Cc, Pc, etc.,baseado na teoria CRS.

Resumo:O BTU-1 é um aparelho de consolidação mecânica totalmente automático com controlo de pressão de alta precisão (± 1 kPa) e uma pressão máxima de 5 MPa..O poderoso software de aquisição e controlo calcula automaticamente parâmetros de consolidação e traça várias curvas padrão.Consolidação sob alta pressãoA selecção deve ter em conta a gama de pressões e o tamanho da amostra necessários; se for necessária apenas a consolidação de rotina a baixa pressão,Um modelo mais económico pode ser consideradoAs funções de controlo expansíveis permitem a adição futura de configurações de várias unidades.
