Aparelho de consolidação multifuncional

Descrição de produto

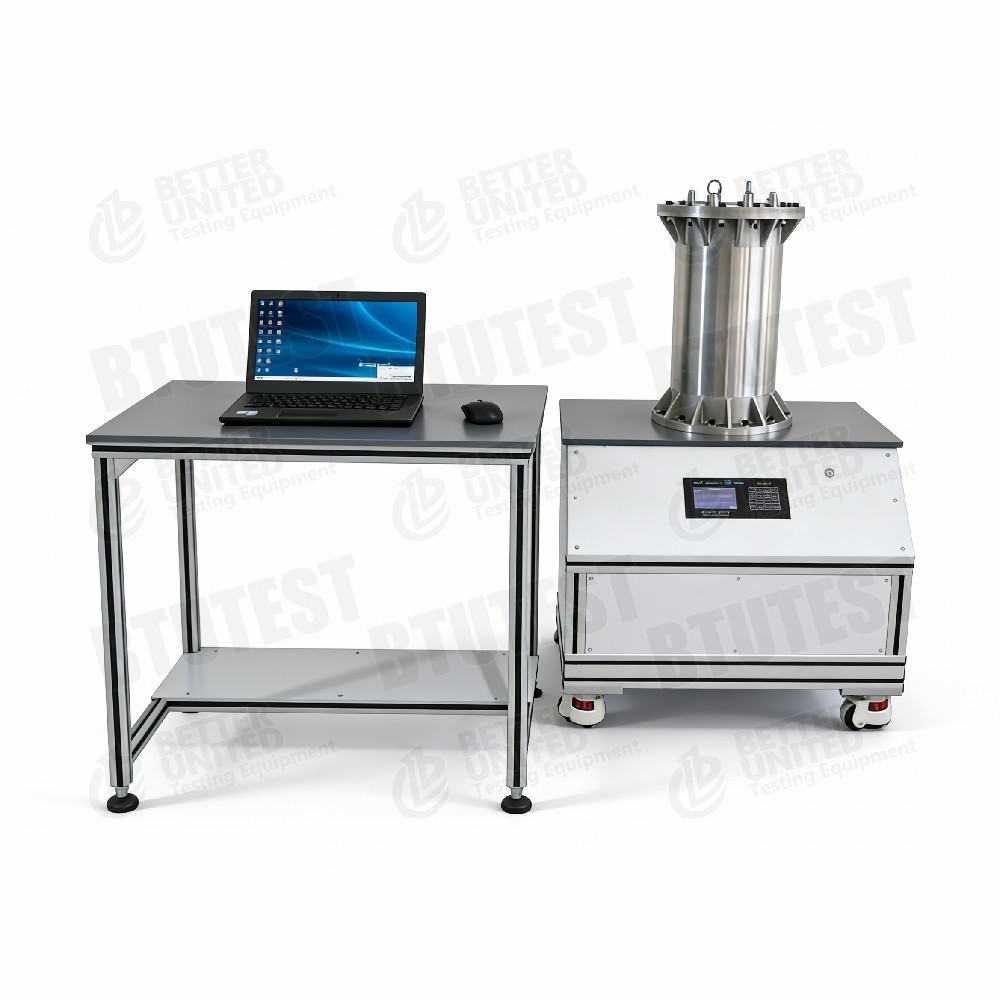

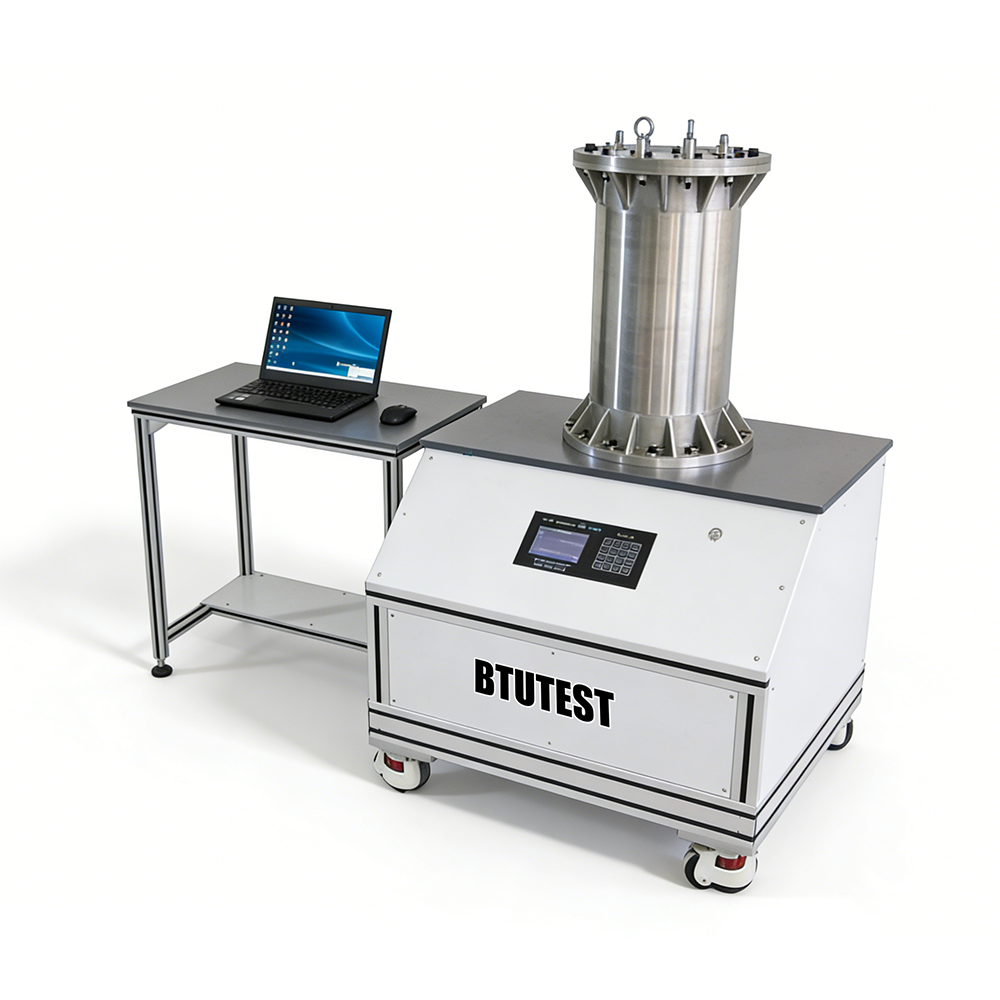

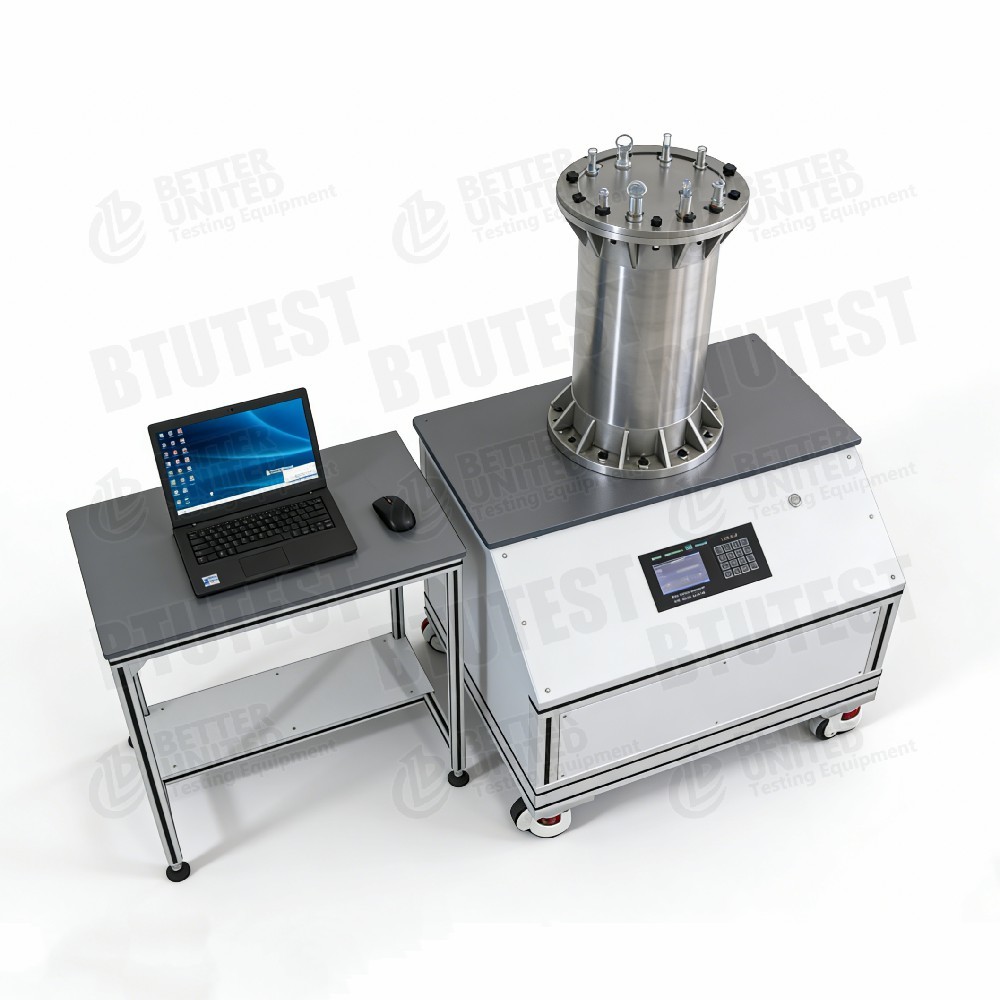

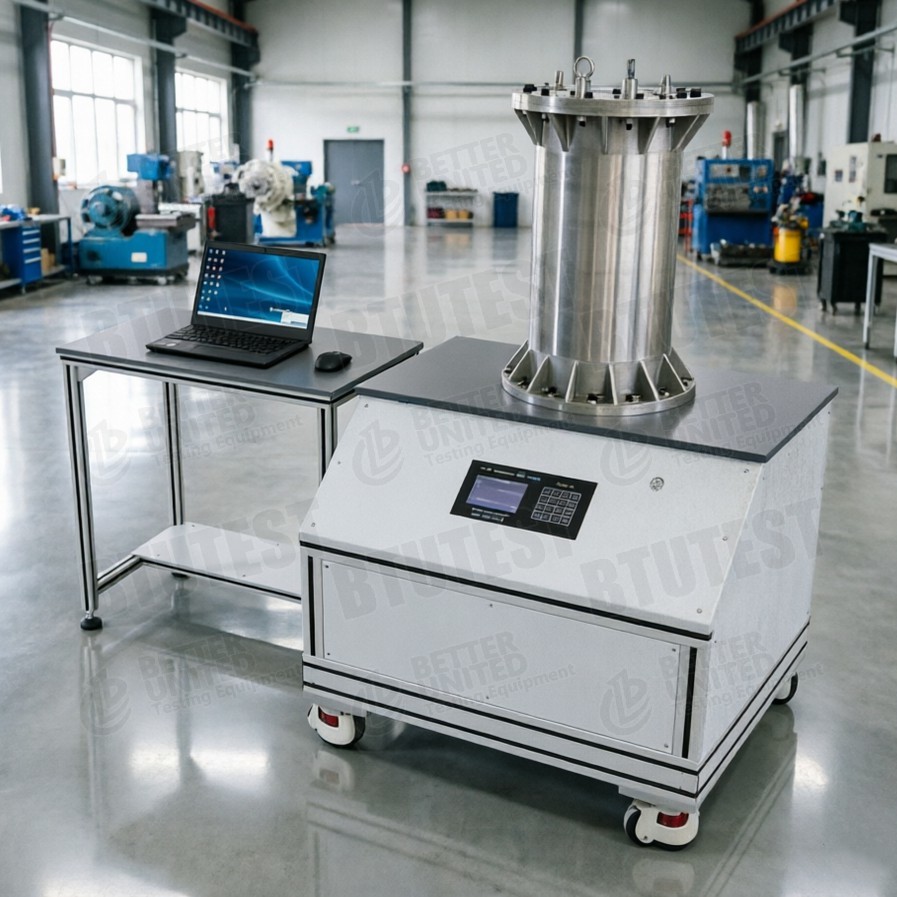

Modelo de sistema multifuncional de preparação e teste de amostras (aparelho de consolidação multifuncional)BTU-CSA-3

Descrição

Este equipamento é umsistema multifuncional de preparação e teste de amostras (aparelho de consolidação multifuncional), modeloBTU-CSA-3. É utilizado principalmente para preparar amostras de solo homogêneas e realizar diversos testes de consolidação. O sistema oferece controle de alta precisão das condições de tensão e deformação, com alto grau de automação. Todo o processo de teste pode ser controlado por computador por meio de servocontrole, com aquisição e análise em tempo real das condições da superfície da amostra, estado de tensão interna e distribuição interna da pressão da água nos poros. Principais funções:

• Preparação de amostras de solo homogêneas
• Teste de consolidação de carregamento escalonado
• Teste de consolidação de taxa constante de deformação (CRS)
• Teste de consolidação de taxa constante de carregamento (CRL)
• Medição em tempo real da pressão da água nos poros em múltiplas posições

Padrões de teste (internacionais)

• ASTM D2435(Consolidação unidimensional de solos)
• ASTM D4186(Taxa constante de consolidação de deformação – CRS)
• ASTM D4546(Consolidação carregar-descarregar-recarregar)
• ISO 17892-5(Teste de consolidação)
• BS 1377-6(Teste de consolidação)
• ASTM D698(Teste de compactação – relacionado à preparação da amostra)

O equipamento pode atender aos requisitos dessas normas para controle de carga, medição de deslocamento, monitoramento de pressão de poros, etc.

Especificação

Detalhe

• Integração multifuncional– Pode preparar amostras homogêneas (por exemplo, por compactação ou moldagem de consolidação) e realizar vários testes de consolidação (step loading, CRS, CRL).
• Tamanho de amostra grande– Célula de pressão com Ø300 mm × 600 mm de altura, adequada para solos de granulação grossa ou corpos de prova grandes, reduzindo efeitos de incrustação.
• Servocontrole de alta precisão– Carga, deslocamento e velocidade são controlados por servo-circuito fechado, precisão ±0,1% FS.
• Medição de pressão de poros em múltiplas posições– Sensores de pressão dos poros podem ser instalados em diferentes alturas na célula de pressão para monitorar a distribuição interna da pressão da água dos poros, útil para análise eficaz de tensão em solos saturados ou não saturados.
• Ampla faixa de velocidade de carregamento– 0,00001–9 mm/min, cobrindo fluência, consolidação lenta e carregamento rápido.
• Curso longo– 600 mm, permitindo consolidação de grandes deformações ou testes de compressão.
• Tanque de coleta de água– Capacidade de 20 L para coleta de drenagem, facilitando a medição de variação de volume.
• Controle flexível– Pode ser operado através de interruptor eletromagnético, software ou painel LCD, acomodando diferentes preferências do usuário.
• Material durável– Célula de pressão em aço inoxidável 304, resistente à corrosão para uso a longo prazo.

Aplicativo

• Preparação homogênea de amostras– Fornece amostras uniformes e repetíveis para testes triaxiais, de cisalhamento direto, permeabilidade, etc. subsequentes.
• Testes de consolidação em larga escala– Determinar as características de consolidação de solos de granulação grossa, enrocamentos, rochas moles, etc.
• Consolidação rápida CRS/CRL– Obtenha rapidamente parâmetros de consolidação, economizando tempo.
• Estudos de distribuição de poropressão– Estudar a evolução da poropressão interna sob diferentes condições de contorno de drenagem, verificando a teoria de consolidação.
• Fluência de longo prazo– Meça as mudanças de deformação e pressão dos poros sob carga constante para analisar o comportamento da consolidação secundária.
• Geotecnia ambiental– Estudar o comportamento de consolidação de solos contaminados, solos expansivos, etc.

Vantagens

• Alta precisão– Precisão de controle ±0,1% FS, atendendo aos requisitos de pesquisa.
• Tamanho grande e curso longo– Amostra de Ø300×600 mm, curso de 600 mm, adequada para grandes deformações e materiais com partículas grandes.
• Multifunção– Preparação de amostras + carregamento escalonado + CRS + CRL + medição de pressão de poros em múltiplas posições – tudo em um sistema.
• Controle servo totalmente automático– Controle por computador, aquisição de dados em tempo real, cálculo automático de parâmetros.
• Pressão de poros multiposição– Permite o estudo da distribuição espacial da pressão dos poros, ao contrário das medições convencionais de sensor único.
• Tanque de coleta de água de grande capacidade– 20 L, adequado para coleta de drenagem de corpos de prova grandes.
• Operação flexível– Teclado do painel + LCD + software, múltiplas opções de controle.
• Construção robusta– Estrutura de carga integral, alta rigidez, baixa vibração.

O que escolher

Selecione este equipamento ou compare com outros modelos com base nos requisitos de teste:

Fluxo do Processo

Exemplo:Preparação homogênea de amostras + teste de consolidação CRS (com medição de pressão de poros em múltiplas posições)

• Preparação de amostras
  • Misture o solo até atingir o teor de água e coloque-o na célula de pressão (Ø300×600 mm) em camadas.
  • Use o sistema de carregamento servo para compactar cada camada até atingir a densidade seca, produzindo uma amostra homogênea.
  • Durante a preparação, incorpore sensores de pressão dos poros em diferentes alturas (por exemplo, a 1/4, 1/2, 3/4 da altura da amostra).

• Instalação e vedação
  • Instale a tampa superior, conecte o pistão de carga, o sensor de deslocamento e os sensores de pressão de poros multicanal.
  • Conecte as linhas de drenagem ao tanque de coleta de água (20 L).
  • Se a saturação for necessária, execute a saturação a vácuo ou a saturação por contrapressão.

• Definir parâmetros de teste
  • No software, selecione “Módulo de consolidação CRS”.
  • Defina uma taxa de deformação constante (por exemplo, 0,01 mm/min).
  • Defina a deformação axial máxima (por exemplo, 20%) ou a carga axial máxima (30 kN).
  • Defina o intervalo de aquisição de dados (por exemplo, 1 segundo).

• Comece o teste
  • O sistema de servo-carregamento empurra o pistão para baixo a uma taxa constante.
  • O software registra a carga axial, o deslocamento axial, a pressão dos poros em múltiplas posições e o tempo em tempo real.
  • Plota curvas de tensão-deformação e curvas de deformação por pressão de poro para cada sensor.

• Condição de parada
  • Para automaticamente quando a tensão predefinida ou a carga máxima é atingida.

• Desmontagem e limpeza
  • Descarregue, remova a amostra e meça o conteúdo final de água.
  • Limpe a célula de pressão, os sensores de pressão dos poros, as linhas e o tanque de coleta de água.

• Processamento de dados
  • Com base na teoria CRS, o software calcula o coeficiente geral de consolidação Cv (usando a pressão média ou inferior dos poros).
  • Compare as respostas da pressão dos poros em diferentes alturas para analisar os padrões de dissipação da pressão dos poros.
  • Calcule o índice de compressão Cc, a pressão de pré-consolidação Pc, etc.
  • Exporte dados e gere um relatório de teste.

Para consolidação de carregamento escalonado: Defina uma sequência de carga (ex.: 50, 100, 200, 400, 800 kPa); registrar o deslocamento e a pressão dos poros ao longo do tempo em cada etapa de carga.
Apenas para preparação de amostras: Utilize o programa de compactação para compactar camadas sem realizar um teste de consolidação.

Resumo:O BTU-CSA-3 é um sistema multifuncional de preparação e teste de amostras (aparelho de consolidação multifuncional) que integra a preparação homogênea de amostras com vários testes de consolidação. Ele apresenta um tamanho de amostra grande (Ø300×600 mm), carga axial de até 30 kN, curso de 600 mm e suporta carregamento escalonado, CRS, CRL e medição de pressão de poros multiposições em tempo real. A precisão do controle é de ±0,1% FS, com controle servo de circuito fechado totalmente automático. É adequado para estudar características de consolidação de solos de granulação grossa, enrocamentos e corpos de prova grandes, bem como para preparar corpos de prova homogêneos. A seleção deve considerar a capacidade de carga necessária, o tamanho da amostra e a necessidade de medição de pressão de poros em múltiplas posições. Para testes rotineiros de consolidação de pequeno porte, um consolidômetro menor pode ser mais econômico.
