Aparelho Triaxial

Descrição de produto

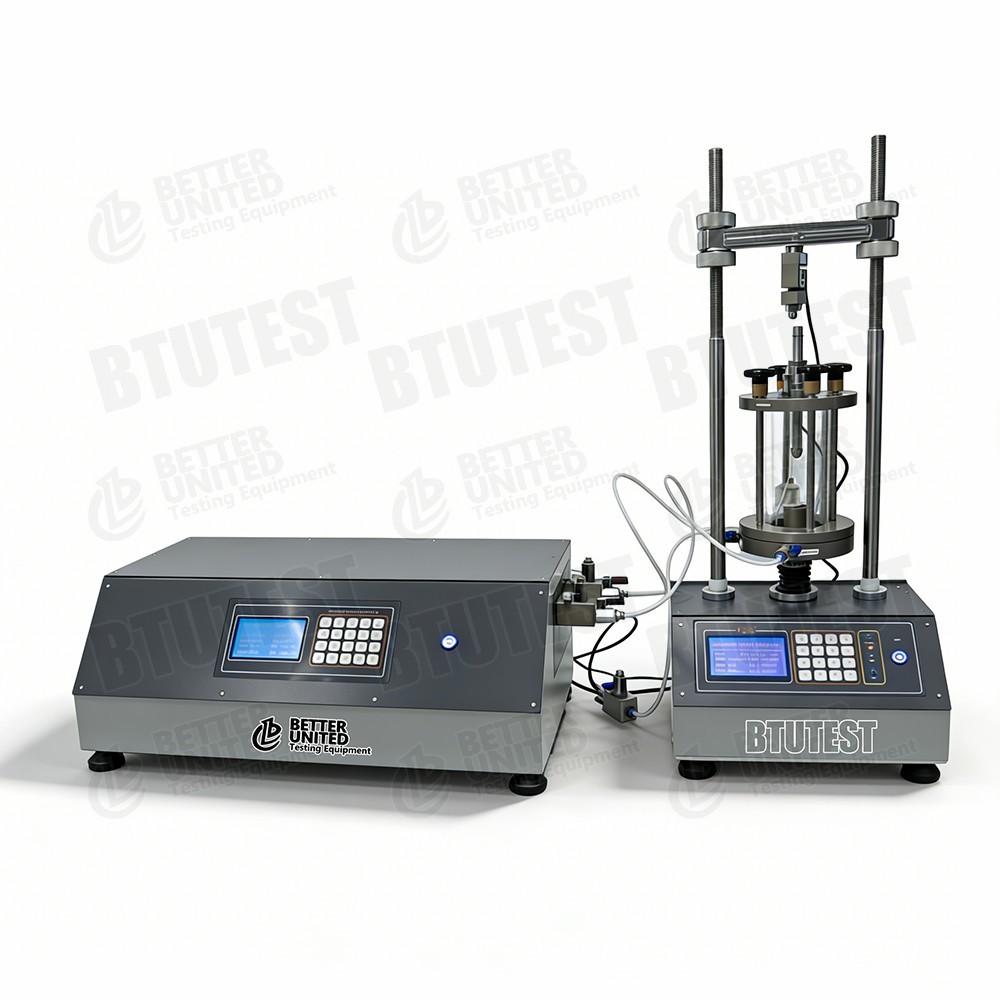

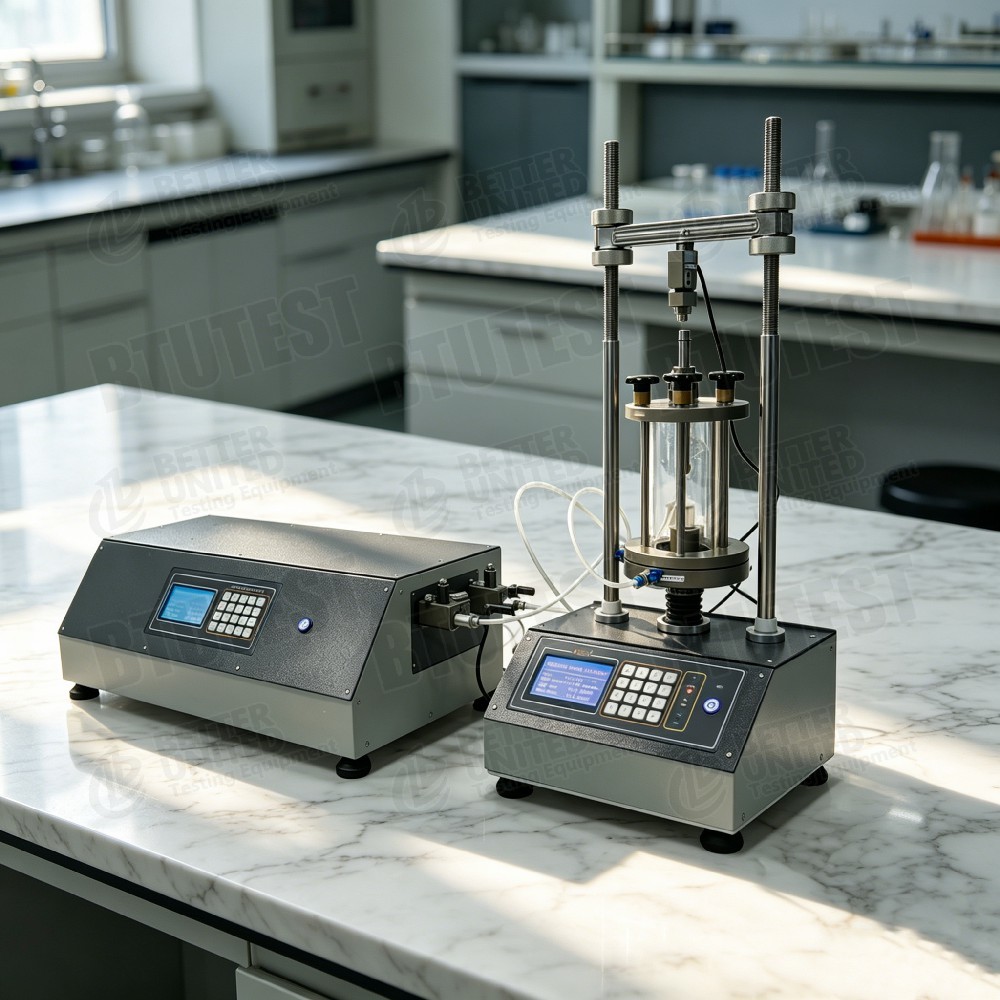

Aparelho triaxial

1Descrição.

Este equipamento éAparelho triaxal totalmente automático (BTU- série TTS), que abrange os modelos TTS-1, 3, 6, 10 e 20. É utilizado principalmente para ensaios de compressão triaxial em ensaios geotécnicos, suportando tipos de ensaios normalizados, como Unconsolidated Undrained (UU),Consolidados sem drenagem (CU)O sistema é equipado com controladores de volume de alta precisão (celula/pressão de retorno) e oferece módulos de ensaio profissionais opcionais (por exemplo, consolidação k0, caminho de tensão,coeficiente de reação de subgrado, módulo elástico, etc.), permitindo o controlo e a aquisição de dados totalmente automáticos.

2. Normas de ensaio

• ASTM D7181(Teste de compressão triaxial de drenagem consolidada)
• ASTM D4767(Teste de compressão triaxial não drenada consolidada)
• ASTM D2850(Teste de compressão triaxial não consolidado sem drenagem)
• BS 1377(Normas britânicas de ensaio do solo)
• SL 237-1999(Especificação chinesa para o ensaio do solo)

Os módulos opcionais (p. ex., k0, módulo elástico) podem suportar os módulos correspondentesASTMouJGSpadrões.

3Especificação (parâmetro)

4Detalhes (detalhes técnicos)

• Função de tração: O TTS-10 indica explicitamente "Max. força de tração 100 kN", indicando que este modelo suporta cargas bidirecionais (compressão e tensão), adequadas para testes de carga de tração ou cíclica.
• Ampla gama de velocidades de cisalhamento: Os TTS-3 e TTS-6 oferecem uma velocidade máxima de cisalhamento de 20 mm/min para testes de resistência rápida, enquanto um mínimo de 0,00001 mm/min é adequado para estudos de arrastamento/reologia.
• Controladores de volume: Reguladores de célula e de pressão de retorno independentes, pressão 2 ‰ 3 MPa, volume 60 ‰ 100 ml, adequados para saturação e pressurização de amostras pequenas a médias.
• Modulos de software ricos: Para além dos módulos padrão UU, CU, CD, os módulos opcionais incluem a consolidação k0, o percurso de tensão, o coeficiente de pressão lateral da terra em repouso, o coeficiente de reação de subgrade, o módulo de cisalhamento,módulo elástico (modelo Duncan-Chang), etc.

5Aplicação

• Laboratórios de ensino e investigação: instrução de ensaio triaxical geotécnico de rotina
• Engenharia de fundação e subgrado: determinação dos parâmetros da resistência ao cisalhamento (c, φ)
• Análise da estabilidade da escavação e da inclinação: parâmetros de resistência em diferentes condições de drenagem
• Estudos sobre solos moles e solos especiais: módulos opcionais para coeficiente de pressão lateral da terra em repouso, coeficiente de reação de subgrade, características do módulo
• Calibração dos parâmetros do modelo geotécnico constitutivo: por exemplo, valores E e B do modelo Duncan-Chang

6. Vantagens

• Função totalmente automática: desde a saturação, consolidação até à cisalhagem, controlo e registo totalmente automatizados
• Função de tração (TTS-10): suporta testes de tração, ampliando a gama de aplicações
• Velocidade máxima de corte alta (20 mm/min): adequado para ensaios rápidos ou cargas controladas por tensão
• Modulos opcionais ricos: um dispositivo pode ser alargado para vários ensaios avançados sem a compra de equipamento separado
• Rentabilidade: abrange os requisitos essenciais dos ensaios triaxiais de rotina, adequados para a configuração de lotes em laboratórios de ensaios de ensino ou de produção

7. O que escolher (guia de selecção)

8. Fluxo de processos

Com base nos procedimentos normalizados de ensaio triaxial e nas funções deste equipamento, um fluxo de trabalho típico de ensaio é o seguinte:

• Preparação da amostra→ preparar a amostra de solo de acordo com as dimensões (por exemplo, Ø70×140 mm)
• Montar e saturar→ montar a amostra, ligar a célula/controladores de pressão de volta, realizar saturação de pressão de volta e verificação B
• Consolidação (facultativo)→ consolidação isotrópica ou consolidação k0 (se o módulo estiver equipado)
• Fase de cisalhamento(selecionar de acordo com o tipo de ensaio):
  • UU: de corte não consolidado
  • C.U.: consolidados sem drenagem com medição da pressão dos poros
  • CD: consolidado drenado com medição da variação de volume
  • Percurso de estresse(módulo opcional)
  • Ensaios de módulo elástico/de cisalhamento(facultativo)
• Aquisição de dados→ registar automaticamente força axial, deslocamento, pressão dos poros, mudança de volume, pressão da célula, contrapressão
• Pós-processamento→ o software gera círculos de Mohr, curvas de tensão-deformação, parâmetros de resistência (c, φ)
• Procedimentos adicionais de módulo opcional→ por exemplo, coeficiente de ensaio de reação de subgrade, coeficiente de pressão lateral da terra no ensaio de repouso, realizado de acordo com as especificações correspondentes
