Sistema triaxial automático de solo rochoso

Descrição de produto

ModeloBTU- TTS-20 Aparelhos triaxiais totalmente automáticos

Descrição

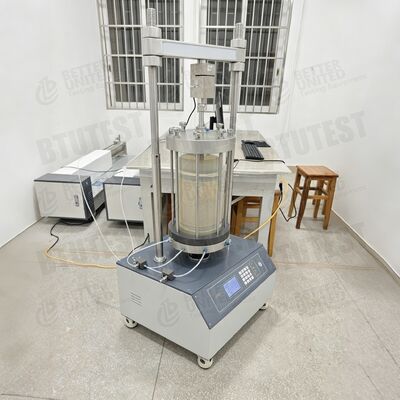

Este equipamento éSistema totalmente automático de ensaio triaxial rocha/sol, modeloBTU- TTS-20, concebidos para amostras de grande dimensão (Ø200 mm × H400 mm).
Principais componentes e características:

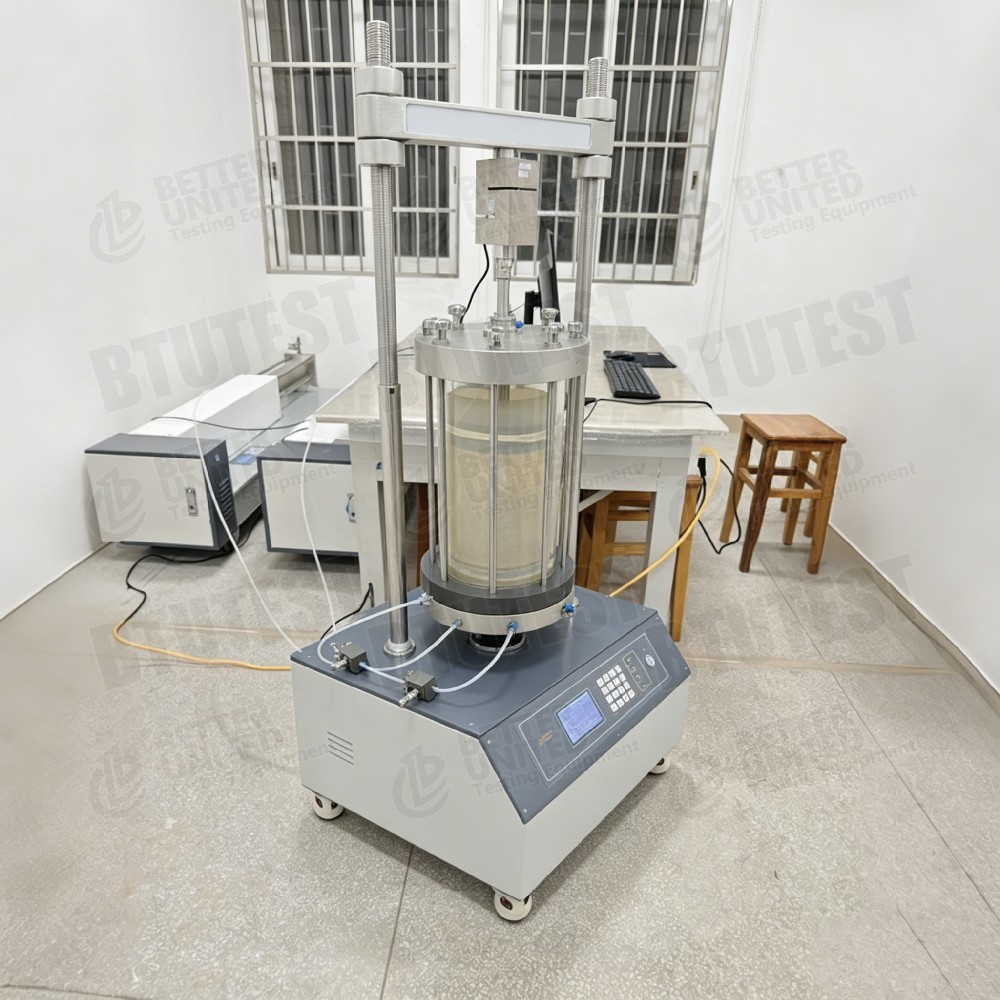

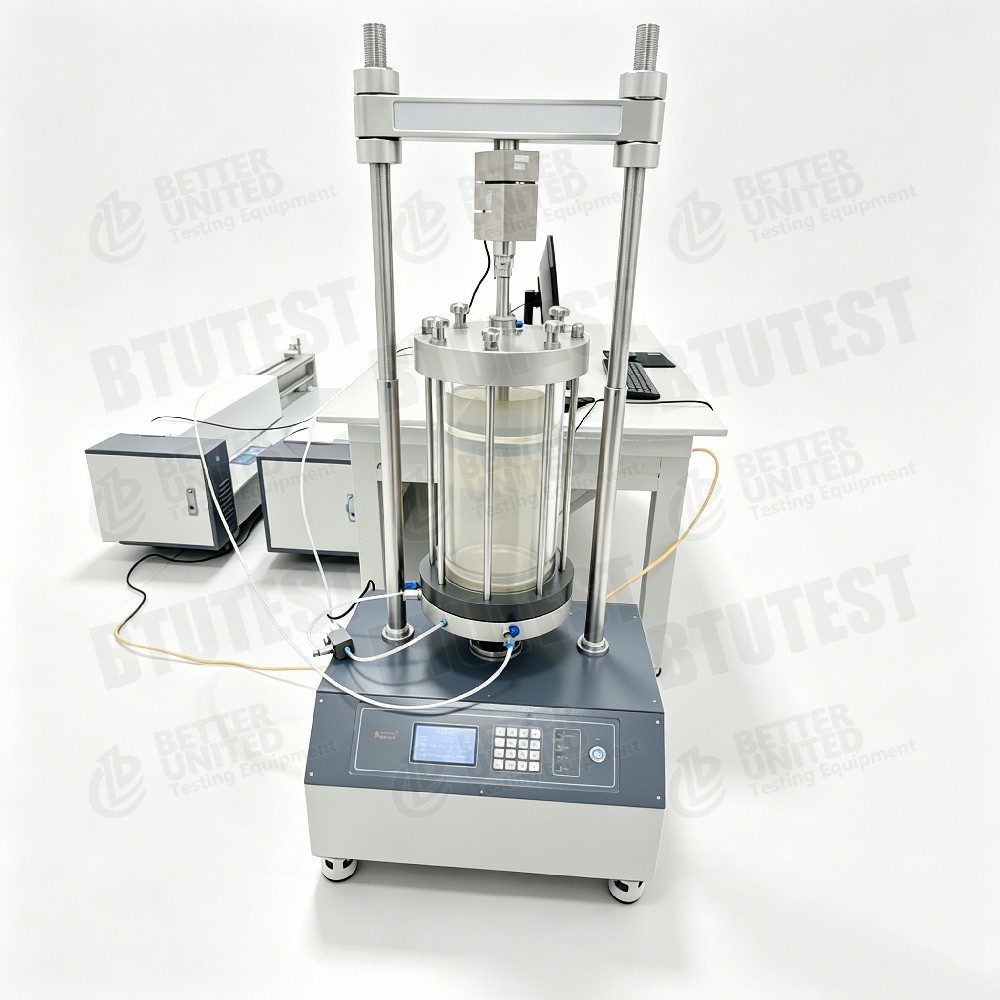

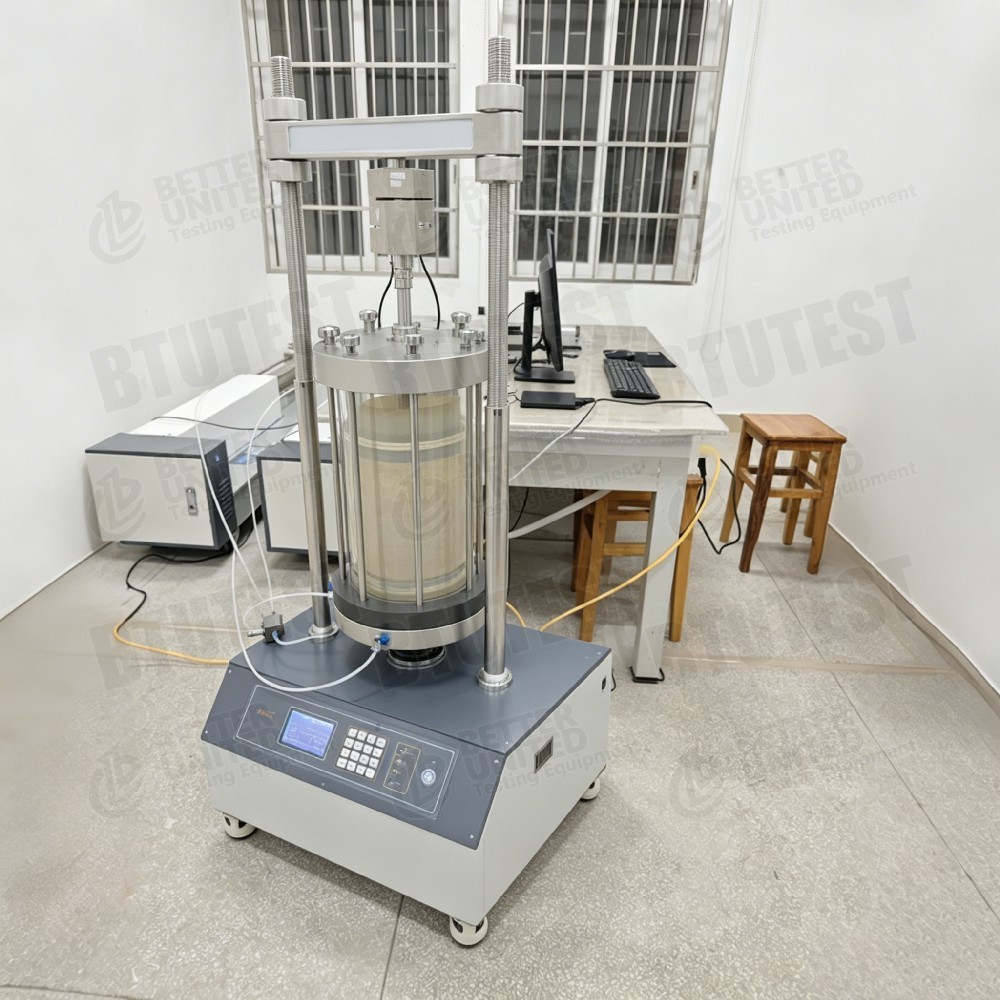

• Quadro de carga de duas colunasO quadro integra uma unidade de aquisição de dados de 4 canais, um teclado de membrana de 16 teclas,e indicadores de estado LED.
• Célula triaxial- Pressão de trabalho máxima de 3 MPa, parede lateral de vidro orgânico transparente, tamanho da amostra Ø200×400 mm.

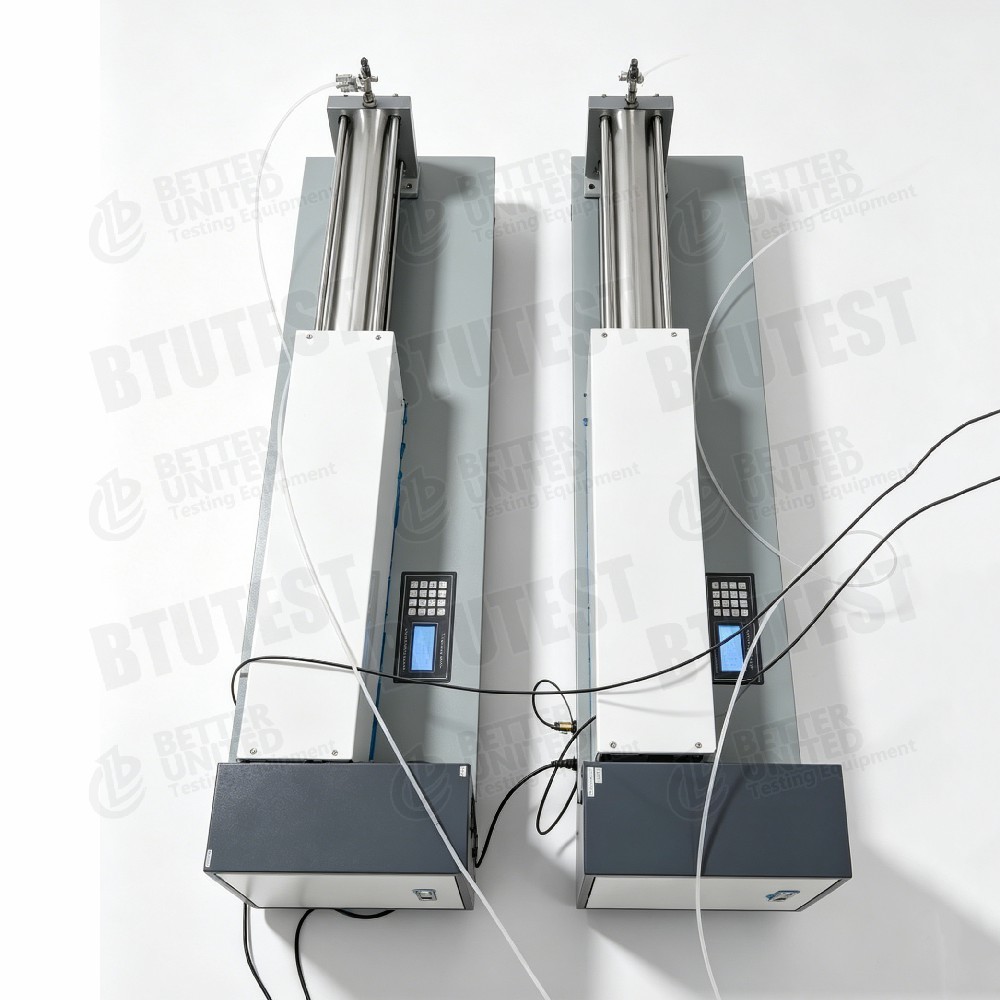

• Reguladores de volume de pressão de confinamento/contropressão¢ Cada 0 a 3 MPa, resolução de 1 kPa, precisão ± 0,1% FS, faixa de volume de 0 a 3000 ml, interface USB, protecção contra sobrepressão e sobrevolume.
• Medida da variação de volume / drenagem️ Faixa de 0 a 3000 ml, resolução 0,001 ml, precisão ± 0,03 ml.
• Sensor de pressão dos poros¢ Intervalo de 7 MPa (o documento apresenta uma ligeira inconsistência; 7 MPa é considerado correto), precisão ±0,1% FS.
• SoftwareO software de ensaio triaxial totalmente automático V3.11 (versão em inglês), suporta o Windows-10/11; inclui módulos para aquisição de dados, verificação do valor B, saturação da contrapressão,Consolidação isotrópica/anisotrópica, UU, CU (com pressão dos poros), CD (com mudança de volume), calibração do sensor e pós-processamento (círculo de Mohr, c, φ).
• A configuração inclui também acessórios de preparação de amostras e um sistema automático de abastecimento de água.

Normas de ensaio (internacionais)

Não são enumeradas normas específicas no documento. Com base nas funções (compressão triaxial de rocha/sol, consolidação, ensaio de drenagem/não drenagem, medição da pressão dos poros),Podem ser referidas as seguintes normas internacionais (confirmar com o fabricante)::

• ASTM D7012(Resistência à compressão triassal da rocha)
• ASTM D7181(Teste triaxial consolidado sem drenagem para o solo)
• ASTM D4767(Teste triaxial de drenagem consolidada para o solo)
• ASTM D2850(Teste triaxial não consolidado e não drenado para o solo)
• ASTM D2166(Resistência à compressão não limitada)
• ASTM D5084(Permeabilidade, se estiver equipada)
• Métodos sugeridos pela ISRM(Teste triaxial de rocha)
• ISO 17892‐8/-9(Testes geotécnicos triaxiais)

Para núcleos de rocha de grande diâmetro (Ø200 mm),ASTM D2664(resistência triaxial da rocha) também é relevante.

Detalhes

• Grande capacidade de amostrasO Ø200×400 mm permite testar solos de grãos grosseiros, rochas macias ou rochas quebradas, reduzindo os efeitos de escala.
• Medição de volume de alta precisão- resolução de 0,001 ml e precisão de ± 0,03 ml, adequado para ensaios de consolidação e permeabilidade de alta precisão.
• Controladores duplos¢ Reguladores de compressão e de contrapressão separados, de volume de 3000 ml cada um, que permitem testes de longa duração ou carregamento em várias fases.
• Projeto integrado do quadro de carga¢ teclado integrado de aquisição e controlo, eliminando controladores externos e reduzindo a desordem e o espaço dos cabos.
• Funções de software abrangentes- Não.
  • Verificação do valor B, saturação da contrapressão
  • Consolidação isotrópica/anisotrópica
  • UU, CU (pressão dos poros), CD (mudança de volume)
  • Planeamento automático do círculo de Mohr, cálculo da coesão (c) e do ângulo de atrito (φ)
  • Gráficos de eixo Y duplo, até 3 janelas simultâneas
  • Zoom de dados, cópia, guarda, impressão
• Proteção automática∆ Desligamento por sobrepressão e por sobrevolume.

Especificações

• Mecânica de rochasForça de compressão triaxial, módulo de deformação, relação de Poisson, parâmetros de resistência (c, φ).
• Mecânica dos solos¢ Ensaios triaxiais consolidados de drenagem/não drenagem em solos de grãos grosseiros, enchimento de rochas, rochas deterioradas.
• Engenharia em grande escala¢ Damas altas, fundações, encostas, túneis que rodeiam rochas ¢ Ensaios de amostras de grande porte.
• Barragens de rejeitos¢ Avaliação das propriedades mecânicas e da liquefação da areia de rejeitos (se o módulo dinâmico for adicionado).
• Geotecnia energética- Reservatórios de hidratos de gás, rocha de reservatório geotérmico
• Ensino e investigação- Laboratórios de mecânica de rochas e solos em universidades e institutos de investigação.

Vantagens

• Grande capacidade de amostrasO Ø200×400 mm representa melhor os materiais de grão grosso, correspondendo às gradações reais de engenharia.
• Controle de volume de alta precisão- 0,001 ml de resolução numa faixa de 3000 ml, ideal para a medição de alterações de volume de alta precisão.
• Quadro de carga integrado¢ Projeto compacto com aquisição e controlo integrados, menos dispositivos externos.
• Ampla gama de velocidades de carga¥ 0,00001~9,99999 mm/min, adequado tanto para raspadura (muito lenta) como para corte rápido.
• Controladores duplos independentesO controlo de confinamento e de contrapressão é separado, permitindo caminhos de tensão complexos (por exemplo, consolidação anisotrópica).
• Software fácil de usarInterface em inglês, combinação modular, círculo automático de Mohr e geração de relatórios, suporta Windows- 10/11.
• Protecção da segurança️ Paragem automática em caso de sobrepressão/ sobrecarga.
• Expansão- Controlo de tensão opcional, controlo de temperatura, módulos de carga dinâmica.

O que escolher

Selecionar a configuração com base nos requisitos:

• Tamanho do espécimePara núcleos convencionais (Ø50~100 mm), escolha um modelo de célula menor.

• Força axial máxima¢ Rocha ou solo macios: 50-100 kN podem ser suficientes; rocha dura ou enchimento de rocha: 200 kN é mais adequado.

• Intervalo de pressão de confinamentoPara a maioria dos ensaios geotécnicos, 3 MPa são suficientes; a rocha profunda requer uma pressão de confinamento mais elevada (por exemplo, 30 MPa).

• Necessidade de controlar o estresseO software básico é controlado pela tensão.Para os testes de trajetória de tensão (por exemplo, consolidação de k0, fluxo), adicione a opção de controlo de tensão.

• Controle de temperaturaPara o solo congelado ou rocha de alta temperatura, informe-se sobre a atualização do controle de temperatura.

• OrçamentoSe não forem necessários exemplares tão grandes, escolha modelos mais pequenos (por exemplo, Ø100 mm ou Ø61,8 mm) para reduzir os custos.

Fluxo de processos

Exemplo: ensaio de compressão triaxial de rocha (drenada / tipo CD)

• Preparação da amostraPerfurar ou cortar o núcleo de rocha Ø200×400 mm; moer as extremidades planas e lisas; medir dimensões e peso.

• Instalação de espécimes¢ Colocar a amostra num pedestal de célula triaxial; aplicar um tubo ou uma membrana de borracha retrógrada por calor; instalar um LVDT axial e tensômetros circunferenciais (se necessário).Conectar as linhas de confinamento e de contrapressão.

• Saturação (se necessário)Aplicar pressão contrária (por exemplo, 0,5 MPa) utilizando o regulador de pressão contrária; proceder ao descarregamento de CO2 ou à saturação de água desaerada até ao valor B ≥ 0.95.

• ConsolidaçãoAplicar pressão de confinamento alvo (por exemplo, 2 MPa). Para a consolidação isotrópica, manter a pressão de confinamento constante; para a consolidação anisotrópica, também aplicar tensão de desvio axial.Registre a alteração de volume (através da linha de drenagem ou do controlador de volume) até estabilizar.

• CoixaçãoO software regista automaticamente a carga axial, o deslocamento, a pressão de confinamento, a pressão dos poros (se não estiverem drenados),e mudança de volume (se drenado). Visualização em tempo real da curva de tensão-deformação.

• Fim do ensaio- Parar a carga quando a tensão axial atingir um valor pré-definido (por exemplo, 15%) ou a carga cair para 70% do pico.

• Processamento de dadosO software calcula automaticamente a resistência máxima, o módulo elástico (E), a razão de Poisson (ν) para cada pressão de confinamento.O software desenha círculos de Mohr e calcula c e φ. Gerar relatório de teste (exportável para Excel ou Word).

• LimpezaLimpe a célula triaxial e as linhas; reabasteça a água desaerada.

Nota para os ensaios de solo: para os ensaios de CU em solo mole saturado, a pressão dos poros deve ser registada durante o corte.Os módulos de software incluem estas opções.

Resumo:O BTU-TTS-20 é um sistema de ensaio triaxial totalmente automático para amostras geotécnicas de grandes dimensões, com elevada precisão.É adequado para estudos de mecânica de rochas e solos que exijam representação de gradação de campo ou ensaio de grandes partigos.
