Aparelho de cisalhamento direto de quatro unidades

Descrição de produto

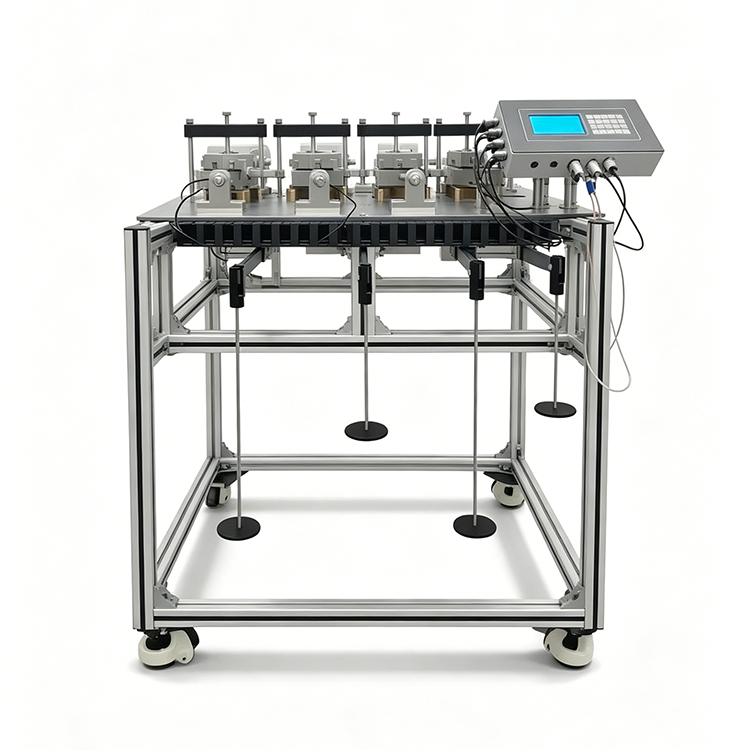

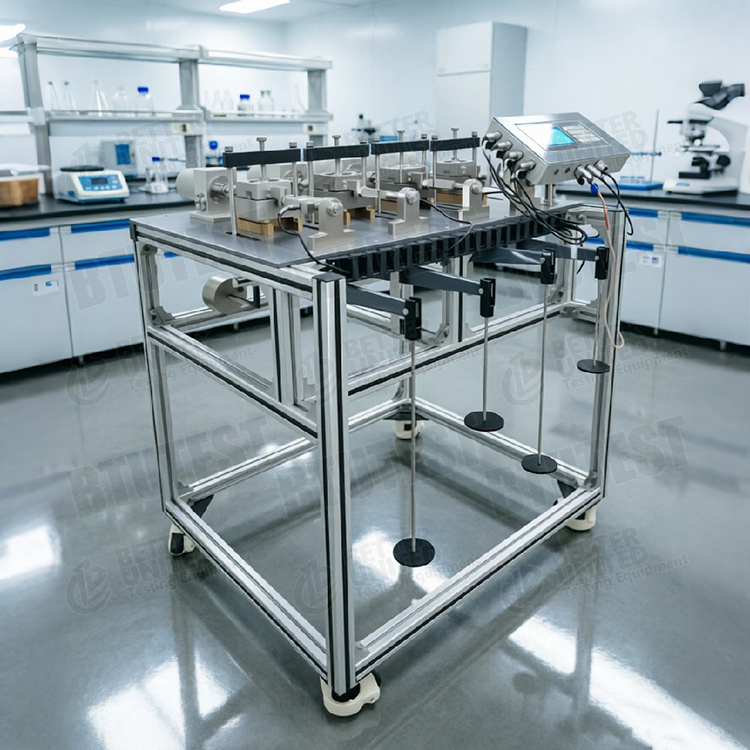

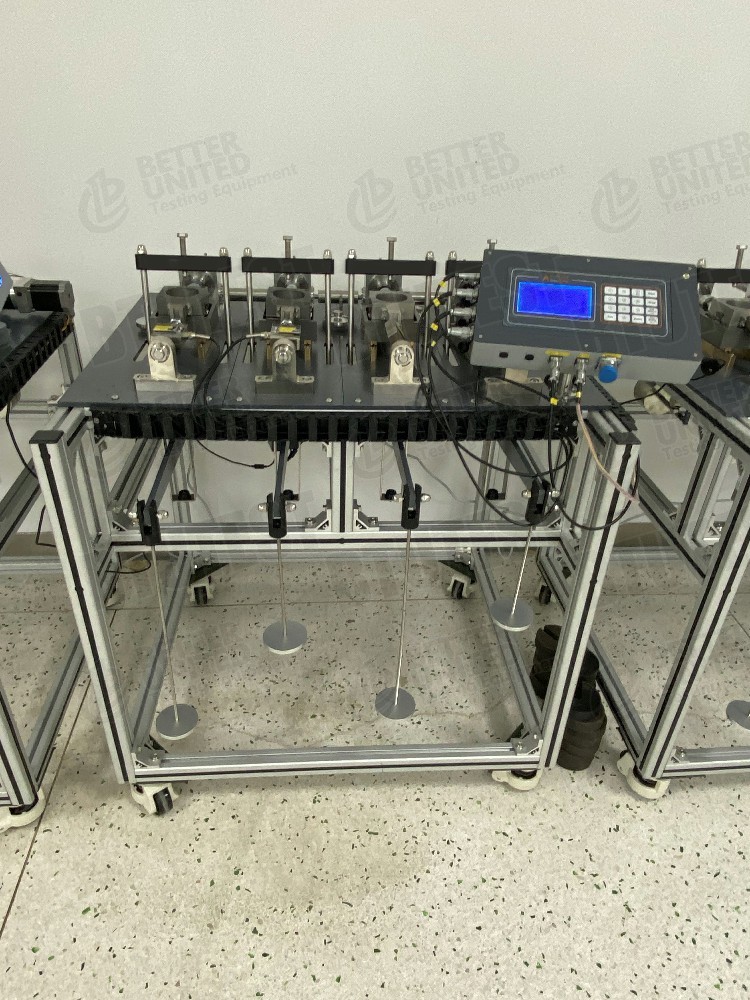

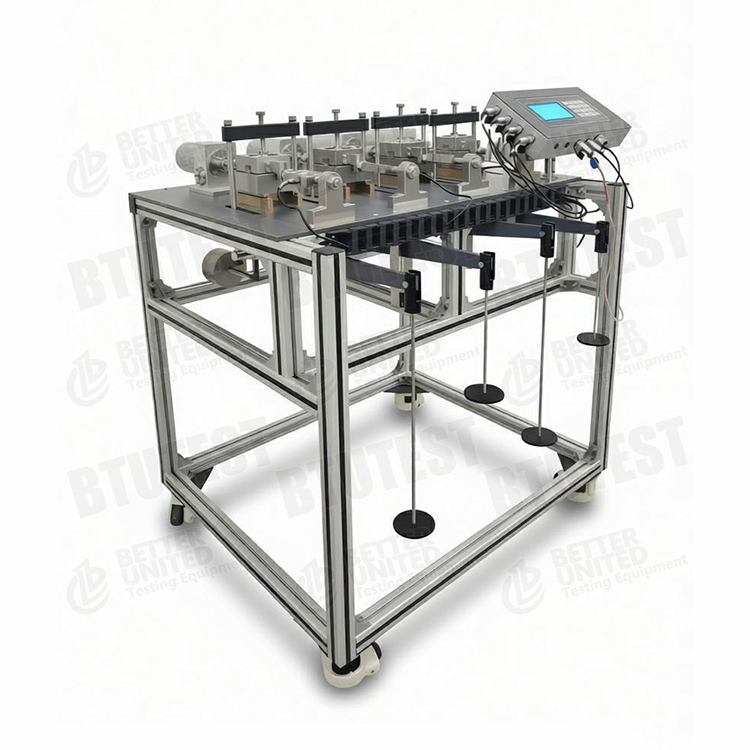

Aparelhos de cisalhamento directo de quatro unidades

Modelos:BTU- DDS-4 /BTU- DDS-4ABTU-DDS-4Q

Descrição

Esta série é constituída porAparelhos de cisalhamento directo de quatro unidadesSão utilizados para determinar os parâmetros da resistência ao cisalhamento (ângulo de atrito interno φ e coesão c) dos solos.

·BTU-DDS-4: Aparelho de cisalhamento directo básico de quatro unidades (registo manual ou leitura externa do contador).

·BTU-DDS-4A: Aparelho de cisalhamento directo de quatro unidades para aquisição automática de dados, equipado com um registo de dados e um software Windows para aquisição e tratamento automáticos de dados.

·BTU-DDS-4Q: Aparelho automático de cisalhamento directo de quatro unidades com carga pneumática (substitui a carga da alavanca) e controlo avançado.

Características comuns:

· Tamanho da amostra: Φ61,8 mm × H20 mm (anel de corte padrão).

· Velocidade de cisalhamento: 0,00001 mm/min, ajuste sem passos.

· Deslocamento máximo do corte: 8 mm.

• Quatro células de carga para medir a força de cisalhamento horizontal.

• As principais diferenças entre os modelos são no método de carga, no método de controlo e na capacidade de aquisição de dados.

Normas de ensaio (internacionais)

·ASTM D3080(Método de ensaio padrão para ensaio de cisalhamento direto dos solos)

·ISO 17892‐10(Teste geotécnico  Teste de cisalhamento directo)

·BS 1377-7(Norma britânica  Teste de cisalhamento directo)

·JGS 0561(Método japonês de ensaio de cisalhamento directo)

·A partir de 1 de janeiro de 2019(Norma relativa aos métodos de ensaio do solo)

Todos os três modelos podem satisfazer os requisitos básicos de velocidade de cisalhamento, tamanho da amostra e intervalo de tensão normal especificados nas normas acima.

Especificações

Nota: DDS‐4A e DDS‐4Q têm ambos aquisição automática de dados; a principal diferença é o método de carregamento.

Detalhes

·Estrutura de quatro unidades- Quatro caixas de cisalhamento podem ser testadas simultaneamente; cada caixa de cisalhamento mede de forma independente a força de cisalhamento horizontal através da sua própria célula de carga.

·Velocidade de corte- 0,00001-6,0 mm/min, ajustável continuamente, que abrange o corte lento (0,02-0,05 mm/min) até o corte rápido (0,8-1,2 mm/min) e também adequado para o corte cíclico.

·Células de carga¢ Substituir os anéis de prova tradicionais; fornecer saída elétrica direta com alta precisão (± 0,1% FS), facilitando a aquisição automática de dados.

·Deslocamento máximo de cisalhamento 8 mm- Cumprir os requisitos de ensaio de cisalhamento directo convencionais (normalmente até 6 mm ou 10% do diâmetro).

·Pressão de consolidação- Não.

o DDS‐4 / 4A: Carregamento da alavanca (12:1) com passos de pressão fixos (0, 50, 100, 200, 300, 400 kPa) utilizando pesos.

DDS-4Q: Carga pneumática, ajustável continuamente de 25 a 400 kPa, sem necessidade de mudança de pesos; permite qualquer valor de pressão intermediária.

·Método de controloTodos os modelos utilizam um teclado de membrana + LCD sem toque (240×128) para ajustar a taxa de cisalhamento, arranque/paragem, etc.

·Aquisição de dados (apenas DDS‐4A / 4Q)- Não.

o Registro de dados externo ligado às 4 células de carga.

O software Windows (software de aquisição e processamento de BTU) exibe curvas de deslocamento da força de cisalhamento em tempo real, salva automaticamente dados, exporta para o Excel.

o Módulo de pós-processamento: traça o envelope de resistência a partir das tensões de cisalhamento de pico a diferentes tensões normais e calcula c e φ.

Aplicação

• Ensaios geotécnicos de rotina: determinação da resistência ao cisalhamento dos solos coesos, do lodo, da areia, etc.

· Análise da estabilidade da inclinação: fornece os parâmetros c e φ.

· Avaliação da capacidade de suporte: fornece parâmetros de resistência para o projeto de fundações rasas e profundas.

· Engenharia de enchimento: controlo da qualidade dos materiais de enchimento.

• Laboratórios de ensino: cursos universitários de laboratório de mecânica dos solos.

• Aplicações de investigação: ensaios de cisalhamento cíclico (degradação da resistência sob carga cíclica); o modelo de carga pneumática (DDS-4Q) permite simular diferentes profundidades com tensões normais continuamente variáveis.

Vantagens

·Configuração de quatro unidades- Quatro tensões normais diferentes testadas simultaneamente; quatro vezes a eficiência de um aparelho de unidade única.

·Ampla gama de velocidades de cisalhamento sem passo- Cumprir vários padrões de ensaio (corte lento, corte rápido, corte cíclico).

·Células de carga¢ Alta precisão (0,1% FS), muito melhor do que os anéis de prova tradicionais (normalmente 1% FS).

·Carga da alavanca (DDS‐4/4A)Simples, fiáveis, sem necessidade de energia, baixo custo.

·Carga pneumática (DDS‐4Q)¢ Tensão normal ajustável continuamente, sem mudança de peso, simula caminhos de pressão arbitrários, maior automação.

·Aquisição e processamento automáticos (4A/4Q)Redução dos erros humanos, cálculo automático de c e φ, geração de relatórios, poupança de tempo.

·Quadro leveConstrução de perfis de alumínio (do documento anterior), resistente à corrosão, com rolos.

·Ecrã sem toqueAdequado ao ambiente de laboratório (resiste ao solo e à água, pode ser operado com luvas).

O que escolher

Selecionar o modelo de acordo com os requisitos de ensaio:

Nota: Embora o DDS-4 possa ser atualizado posteriormente com um registrador de dados, geralmente é mais econômico comprar o DDS-4A ou 4Q diretamente.

Fluxo de processos

Exemplo de utilizaçãoBTU-DDS-4A(carga da alavanca + aquisição automática):

1.Preparação da amostra

o Cortar o solo sem perturbações ou preparar amostras remoldadas com anéis de corte Ø61,8×20 mm. Preparar pelo menos 4 amostras (para 4 níveis normais de tensão, por exemplo 50, 100, 200, 400 kPa).

o Saturar (naturar) se necessário ou manter o teor natural de água.

2.Instalação de espécimes

o Colocar o anel com a amostra na caixa de cisalhamento inferior e alinhá-lo com a caixa superior.

Instalar pedra porosa e pistão de carga.

o Colocar o conjunto de carga da alavanca e aplicar pesos de acordo com a tensão normal de destino (proporção de alavanca 12:1; calcular a massa necessária).

3.Parâmetros definidos

o Utilize o ecrã LCD e o teclado para ajustar a velocidade de cisalhamento (por exemplo, 0,8 mm/min para cisalhamento rápido).

o Definir o limite de deslocamento do cisalhamento (por exemplo, 6 mm).

o No software de aquisição, ID da amostra de entrada, tensão normal, taxa de cisalhamento, etc.

4.Começa a cortar.

O motor deve ser ligado para mover a caixa de cisalhamento horizontalmente.

o Células de carga medem continuamente a força de cisalhamento; o sensor de deslocamento registra o deslocamento.

O software exibe curvas de deslocamento de tensão de cisalhamento em tempo real para os quatro canais.

5.Condição de parada

o Quando o deslocamento de cisalhamento pré-definido (por exemplo, 6 mm) é atingido ou a tensão de cisalhamento diminui significativamente após um pico, o motor para automaticamente (o software pode definir as condições de paragem).

6.Repetir ou continuar

Remover pesos, retirar amostras, limpar caixas de cisalhamento.

Os quatro módulos são executados simultaneamente. Quatro ensaios de esforço normais diferentes são realizados em paralelo (supondo um controlo independente, geralmente todos executados ao mesmo tempo).

7.Processamento de dados

O software regista automaticamente a tensão de cisalhamento máxima para cada espécime.

o Introdução das quatro tensões normais (σ) e das correspondentes tensões de cisalhamento máximo.

O software traça automaticamente os pontos de difusão τ-σ, encaixa numa linha reta, calcula a coesão c (interceptação) e o ângulo de atrito interno φ (inclinação).

o Gerar um relatório de teste (incluindo curvas, c, φ valores) e pode exportar para o Excel.

8.Limpeza e manutenção

Limpe caixas de cisalhamento, células de carga, pedras porosas.

o Verificar os componentes da alavanca e do accionamento; descarregar os pesos quando não estiverem em utilização durante longos períodos.

ParaDDS‐4Q(carga pneumática):

· Não é necessário adicionar manualmente pesos, definindo a pressão normal desejada através de um regulador de pressão (por exemplo, quaisquer valores como 30, 60, 120, 240 kPa, etc.).

· A etapa de "aplicar pesos" é substituída por "set air pressure and stabilize".

· Todas as outras etapas são as mesmas que para o DDS‐4A.

Resumo:A série BTU-DDS-4/4A/4Q oferece uma linha completa de produtos, desde a operação manual básica até a carga pneumática totalmente automática.O DDS‐4A oferece a melhor relação custo/desempenho com aquisição automática, e o DDS‐4Q é ideal para pesquisas avançadas que exijam tensões normais continuamente variáveis.e método de carga normal preferido.
