Aparelho de cisalhamento direto residual automático

Descrição de produto

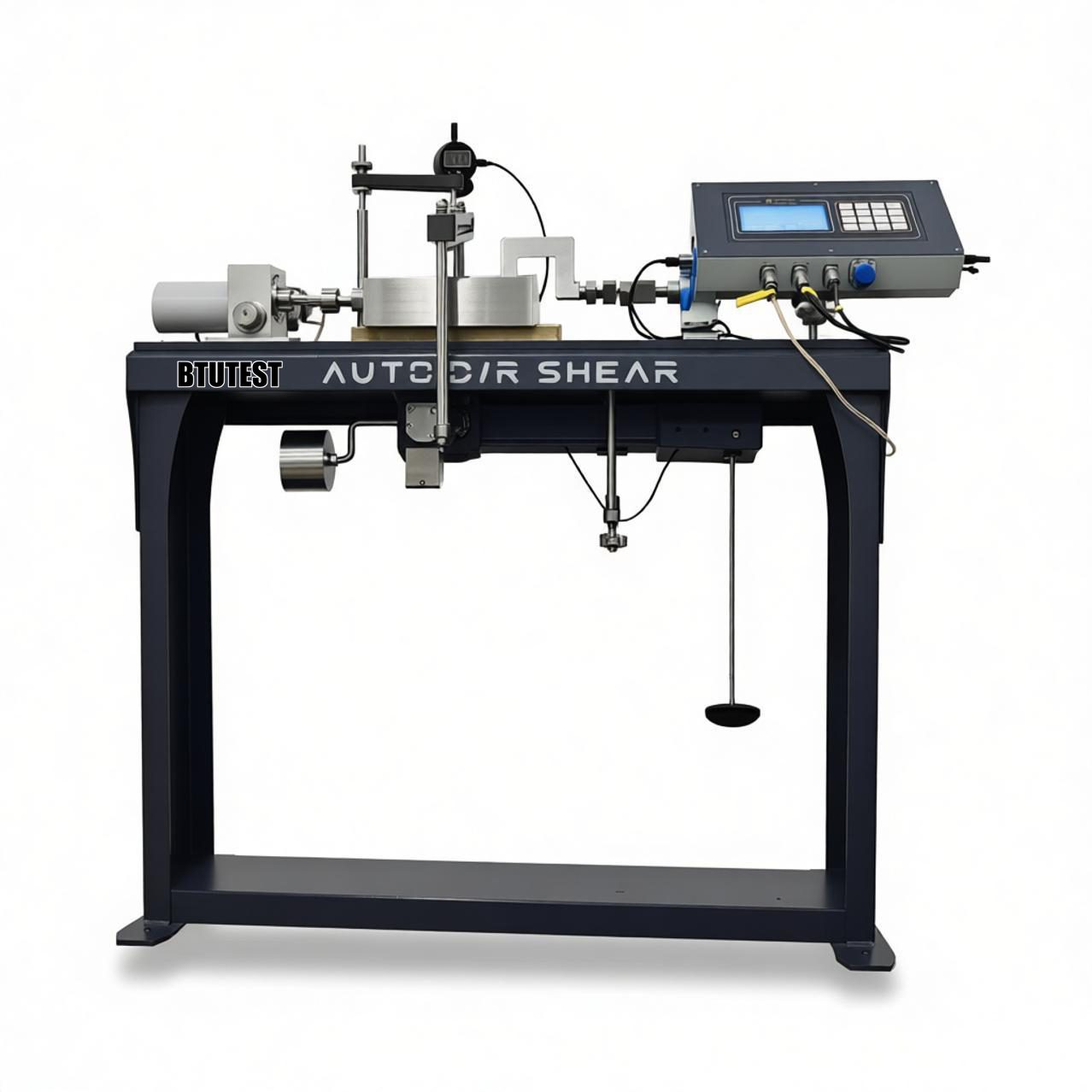

Aparelho de corte direto residual totalmente automáticoBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Descrição

Esta série é constituída porAparelhos de cisalhamento directo residual totalmente automáticosUtilizando um sistema de accionamento controlado por microprocessador e entrada de comando no teclado.velocidade e funções programáveis pelo operadorO regresso rápido à função de posição inicial proporciona uma forma conveniente de reiniciar a caixa de cisalhamento ao iniciar um novo ensaio ou continuar um ensaio de cisalhamento residual.

Os modelos incluem:

• BTU- DDS-10: Aparelho de cisalhamento directo britânico (carregamento de alavanca)
• BTU- DDS-5: Aparelho de cisalhamento direto de norma americana (carga de alavanca)
• BTU- DDS-5F: Aparelho de cisalhamento directo residual totalmente automático (5 kN)
• BTU- DDS-10F: Aparelho de cisalhamento directo residual totalmente automático (5 kN? a tabela mostra 5 kN, mas o modelo sugere 10 kN

Funções principais:

• Consolidação padrão, cisalhamento padrão, cisalhamento rápido, cisalhamento cíclico, cisalhamento directo reológico
• Modulo de ensaio de atrito de interface e módulo de controlo de temperatura opcionais

Normas de ensaio (internacionais)

• British Standard (BTU-DDS-10): CumprirBS 1377
• American Standard (BTU- DDS-5: CumprirASTM D3080
• Modelos residuais totalmente automáticos (DDS-5F / 10F): Pode satisfazer as normas britânicas e americanas, bem como as normas de ensaio de resistência residual, tais comoA norma ASTM D7608,ASTM D6467(confirmar com o fabricante).

Outras normas pertinentes:

• A norma ISO 17892-10(Teste de cisalhamento directo)
• AASHTO T-236
• EN 1997-2(Eurocódigo 7)

Especificações

Observação: Embora o nome do modelo BTU-DDS-10F inclua a força normal e a força de cisalhamento horizontal como 5 kN, a tabela continua a listá-los como 5 kN, o que pode ser um erro de digitação;verificar com o fabricante as especificações reais.

Detalhes

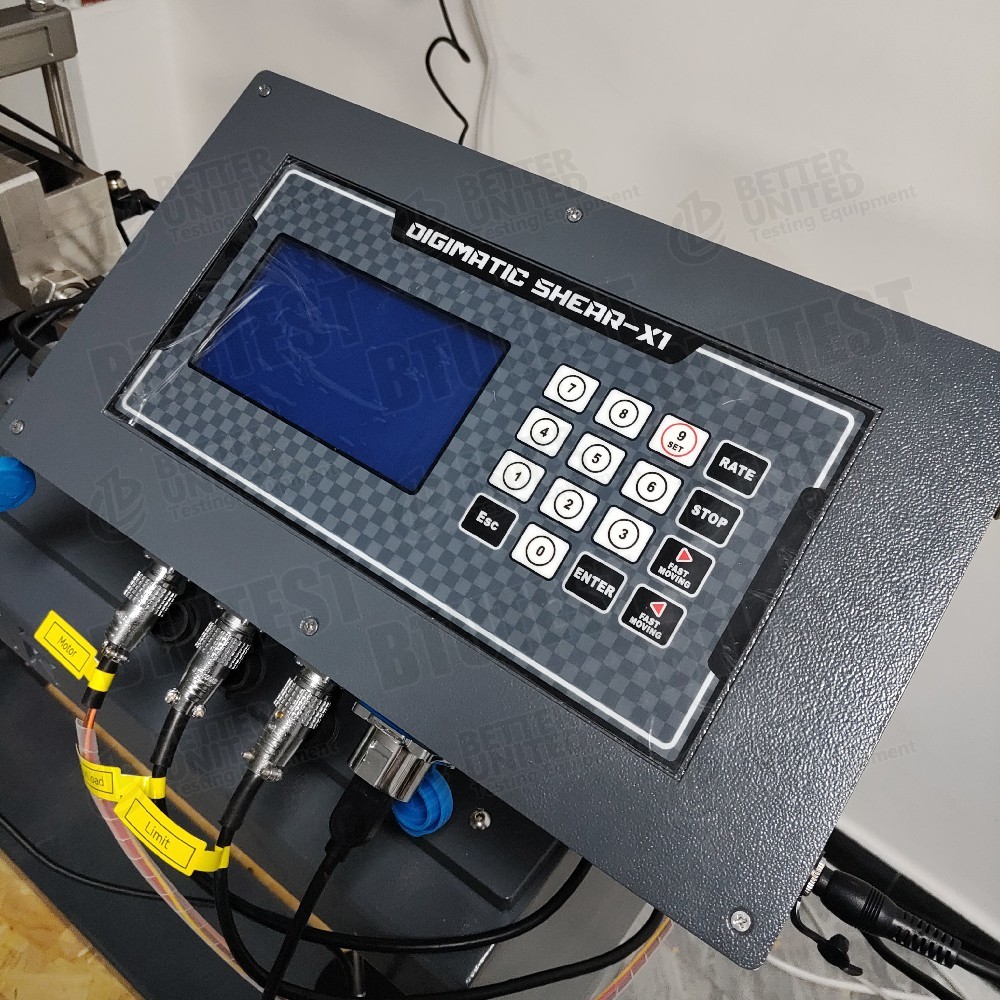

• Sistema de controlo de microprocessador- velocidade de ensaio programável, pausa, reinicialização; comunicação USB 3.0 com computador.
• Retorno rápido à posição inicial¢ Retorna automaticamente a caixa de cisalhamento à sua posição inicial após um ensaio ou durante o cisalhamento residual, melhorando a conveniência.
• Compatibilidade com duas normasO padrão britânico (DDS-10) usa amostras quadradas (60×60 ou 100×100 mm); o padrão americano (DDS-5) usa amostras redondas (Φ61.8×20 mm).
• Modelos residuais totalmente automáticos (DDS-5F/10F)- Servo-carregamento em circuito fechado, corte automático por travagem recíproca para ensaios de resistência residual.
• Carga da alavanca (DDS-10/5)- Carregamento tradicional com peso, simples e fiável, mas requer alterações manuais de peso.
• Largo intervalo de velocidade de cisalhamento¥ 0,00001 ¥ 9,99999 mm/min, cobrindo cortes lentos a rápidos.
• Grande deslocamento de cisalhamento- até 25 mm, muito maior do que o cisalhamento directo convencional (6-8 mm), adequado para ensaios de resistência residual que exijam grandes deslocamentos.
• Módulos opcionais- Fricção da interface (estrutura do solo, geossíntese) e controlo da temperatura (intervalo a confirmar).
• Modulos de software∆ Consolidação padrão, cisalhamento padrão, cisalhamento rápido, cisalhamento cíclico, cisalhamento directo reológico, etc.

Aplicação

• Ensaios de resistência residualDeterminação da resistência de cisalhamento residual (cr, φr) dos solos da zona de deslizamento, de falhas, etc., sob grandes deslocamentos.
• Ensaios convencionais de cisalhamento directo¢ Tesoura rápida, tesoura consolidada, tesoura lenta para obter força máxima.
• Tesoura cíclicaSimulação da degradação da resistência sob terremoto ou carga de onda.
• Cisação direta reológica¢ Estudar o comportamento de arrastamento a longo prazo dos solos.
• Fricção da interface¢ Com módulo opcional, ângulos de atrito de interface entre o concreto do solo, a geomembrana do solo, etc. de ensaio.
• Ensaios com controlo de temperatura¢ Com o módulo de temperatura opcional, estudar os efeitos da temperatura sobre a resistência de cisalhamento.
• Conformidade com as normas internacionais- Cumprir as normas BS 1377 e ASTM D3080, adequado para projetos nacionais e internacionais.

Vantagens

• Conformidade com normas múltiplas- Modelos britânicos e americanos padrão, mais modelos residuais totalmente automáticos.
• Grande deslocamento de cisalhamento (25 mm) Mais adequado para ensaios de resistência residual do que o corte directo convencional (6-8 mm).
• Com motor de potência superior a 50 kW, mas não superior a 50 kW¢ Coixação automática sem intervenção manual, controlo preciso da trajectória de tensão/deformação.
• Largo intervalo de velocidade de cisalhamento¥ 0,00001 ¥ 9,99999 mm/min sem passo, de raspadão a cisalhamento rápido.
• Interface USB 3.0- Transmissão de dados de alta velocidade, capacidade de controlo remoto.
• Função de retorno rápido¢ Melhora a eficiência, em especial no corte residual em várias fases.
• Software modularOs módulos de consolidação, cisalhamento, cíclicos e reológicos podem ser combinados conforme necessário.
• Expansão¢ Modulos de controlo de fricção e temperatura de interface opcionais.

O que escolher

Selecionar o modelo com base nos requisitos de ensaio:

Nota: A principal diferença entre o DDS-5F e o DDS-10F pode ser o tamanho da amostra (DDS-5F para amostras redondas americanas, DDS-10F para amostras quadradas britânicas),mas a tabela não é clara .

Fluxo de processos

Exemplo:Ensaio de resistência residual em argila saturada (corte recíproco) utilizando o aparelho de corte directo residual totalmente automático (BTU- DDS-5F)

• Preparação da amostra
  • Cortar uma amostra de argila não perturbada ou remoldada com um anel de corte de Φ61,8 × 20 mm; saturar.
  • Medir o teor e a densidade iniciais de água.

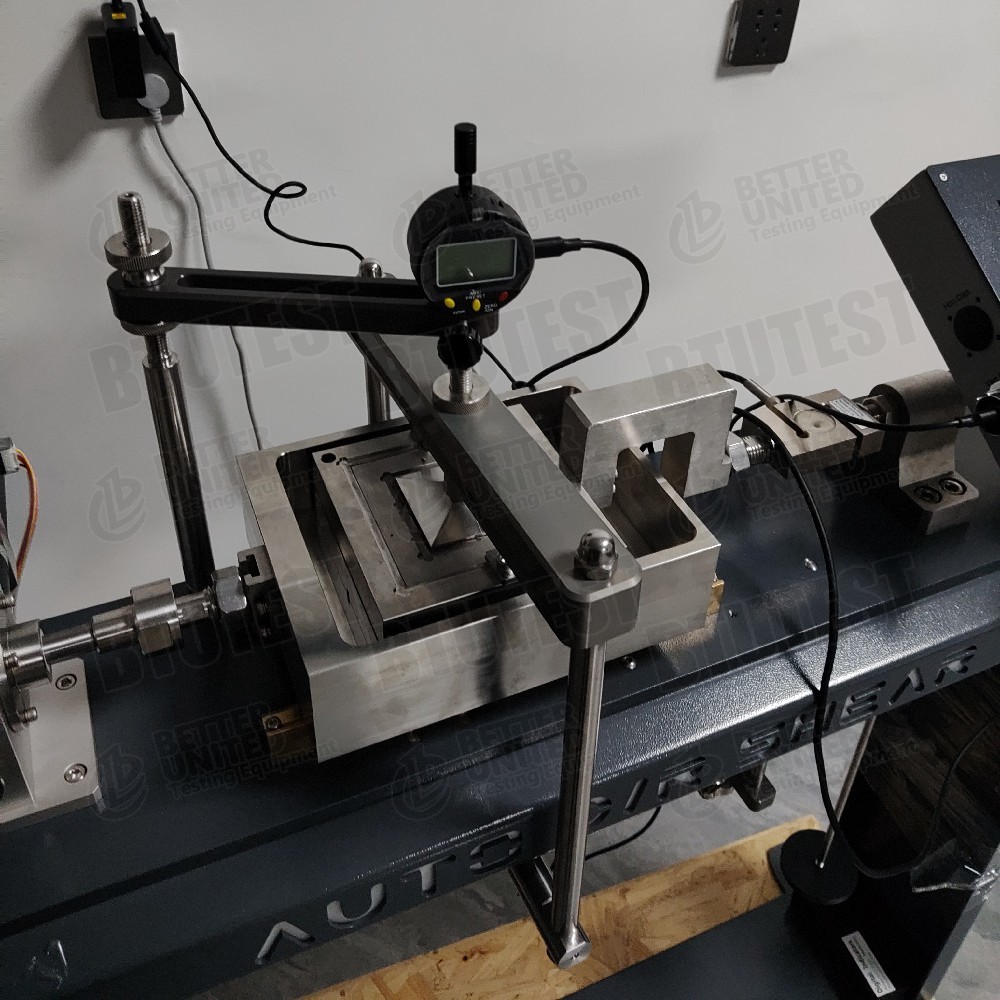

• Instalação de espécimes
  • Coloque a amostra na caixa de cisalhamento inferior, instale a caixa superior, pedras porosas e placa de carga.
  • Colocar a caixa de cisalhamento no quadro de carga de cisalhamento direto, ligar as hastes de carga normais e horizontais.
  • Instalar sensores de deslocamento (horizontais e verticais).

• Aplicar tensão normal
  • Aplicar a tensão normal alvo (por exemplo, 100 kPa) através do sistema de servo-clustered.
  • Registre o deslocamento normal até que a consolidação seja estável (condição de drenagem).

• Definição dos parâmetros de cisalhamento
  • Seleccionar o módulo de corte residual ou o módulo de corte recíproco.
  • Estabelecer a velocidade de cisalhamento (por exemplo, 0,5 mm/min).
  • Defina o limite de deslocamento do cisalhamento para a frente (por exemplo, 10 mm).
  • Defina o limite de deslocamento do cisalhamento inverso (por exemplo, 10 mm) e o número de ciclos (por exemplo, 5).
  • Escolha o modo de controlo: controlo da tensão (típico).

• Começar a cortar de forma recíproca
  • O sistema de servo horizontal empurra a caixa de cisalhamento para a frente; depois de atingir o limite para a frente, ela reverte automaticamente.
  • O software registra a força de cisalhamento, o deslocamento e o tempo de cada meio ciclo em tempo real.
  • Gravação da curva de deslocamento por tensão de cisalhamento (ciclos múltiplos).

• Condição de parada
  • Parar automaticamente quando o número de ciclos pré-definido for concluído ou a tensão de cisalhamento estabilizar (força residual atingida).

• Desmontagem e limpeza
  • Descarregar a força normal, retirar a amostra, limpar a caixa de cisalhamento.

• Processamento de dados
  • O software identifica automaticamente a tensão de cisalhamento máxima (primeiro ciclo) e a tensão de cisalhamento estabilizada (resíduo) para cada meio ciclo.
  • Para ensaios a tensões normais diferentes, traçar o envelope de resistência residual para calcular cr e φr.
  • Gerencie o relatório do teste.

Para modelos de carga por alavanca (DDS-10/5): A tensão normal é aplicada manualmente utilizando pesos; durante o corte, é necessária uma gravação manual ou um registo de dados externo.

Resumo:Esta série oferece aparelhos de cisalhamento direto de carga de alavanca British Standard (exemplo quadrado), American Standard (exemplo redondo),bem como aparelhos de cisalhamento directo residual de circuito fechado por servo totalmente automáticos (5F/10F)Os modelos totalmente automáticos suportam cisalhamento recíproco de grande deslocamento para ensaios de resistência residual.Todos os modelos podem ser opcionalmente equipados com módulos de controlo de fricção e temperatura de interfaceA selecção deve basear-se na forma da amostra, na conformidade com normas específicas, na necessidade de um ensaio de cisalhamento residual totalmente automático,e se é necessária uma força de cisalhamento mais elevada (10 kN).
