Aparelho de cisalhamento simples de grande cisalhamento direto

Descrição de produto

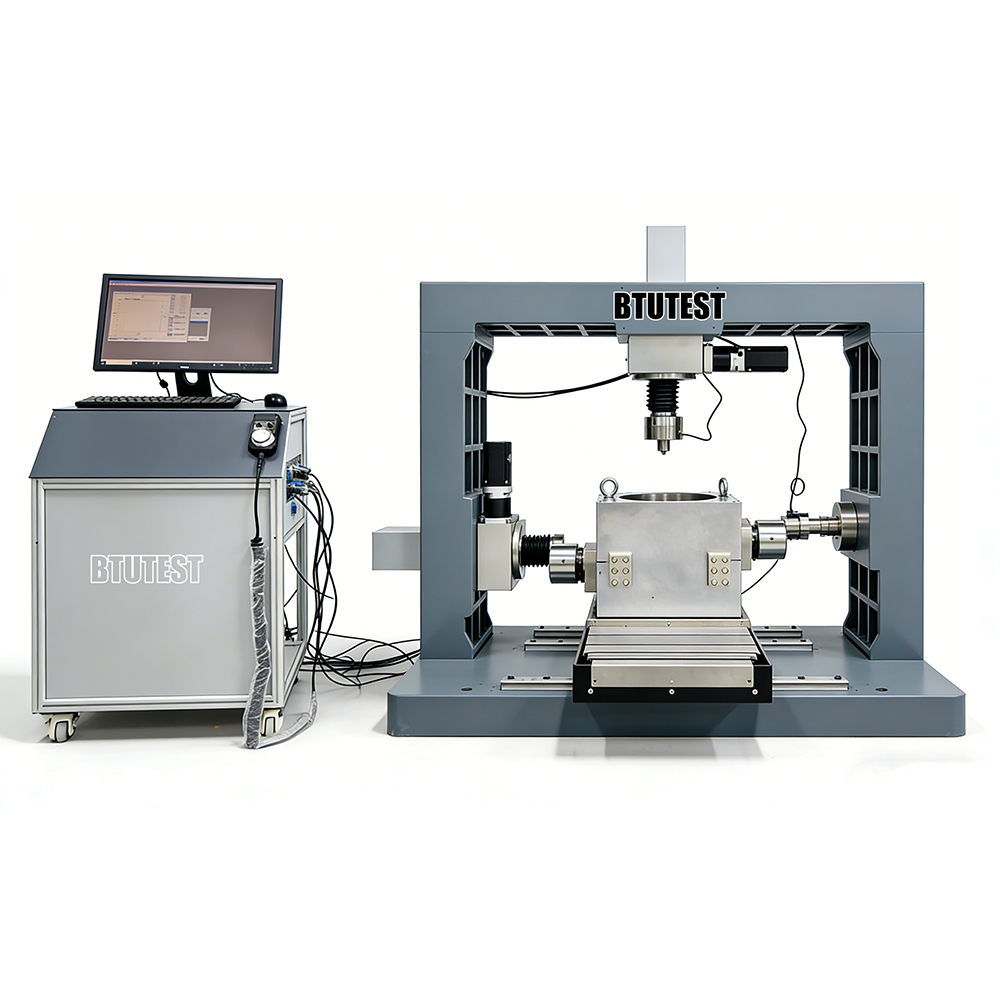

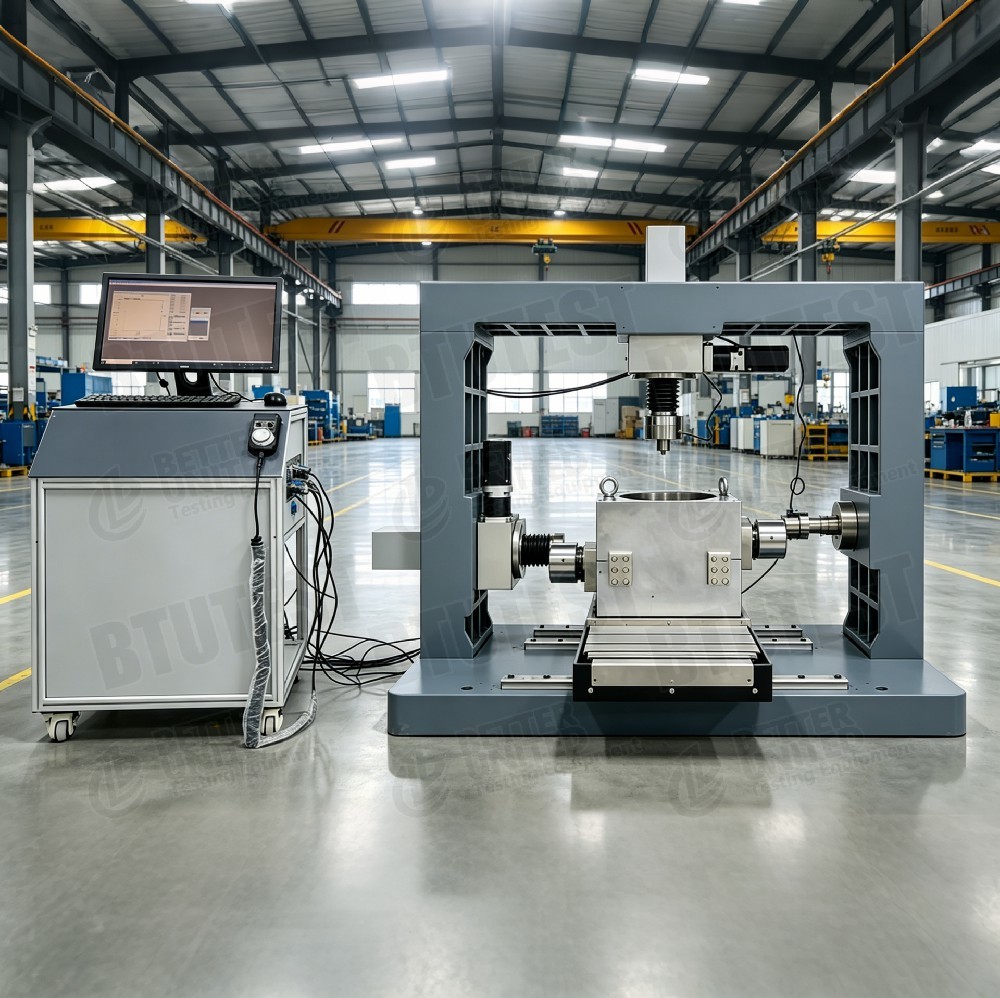

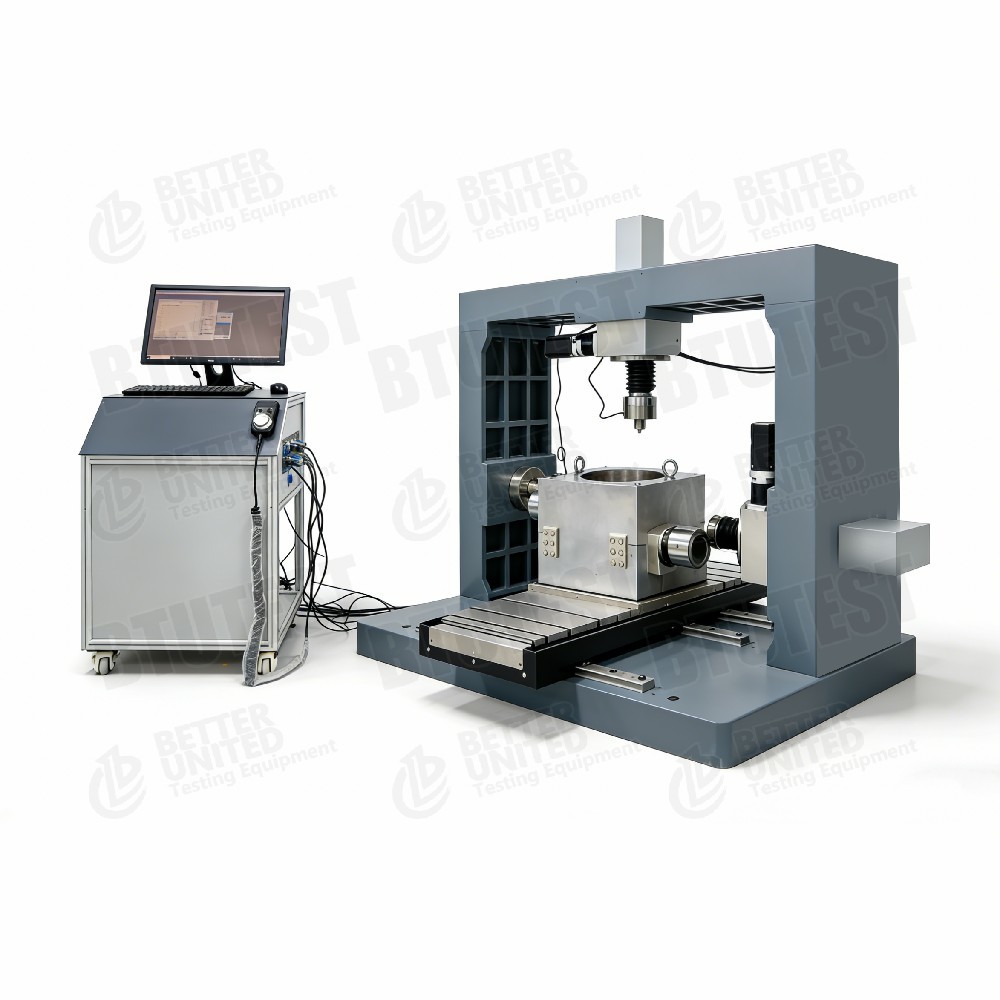

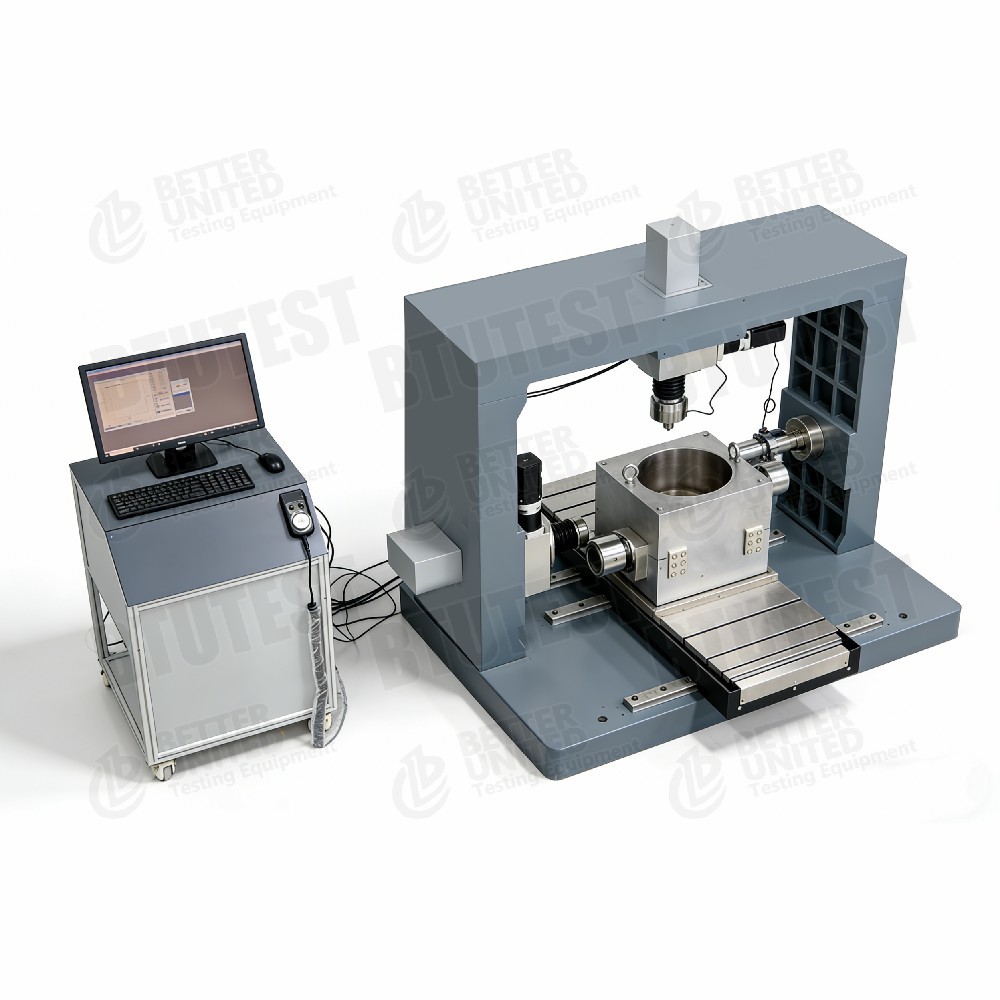

Grande aparelho de cisalhamento direto / simples de cisalhamento

Descrição

Esta série é constituída porgrandes aparelhos de cisalhamento directo / simplesconcebidos para ensaios de cisalhamento de solos de grãos grosseiros, enchimento de rochas, geossintéticos, interfaces de estrutura do solo e outros espécimes de grande dimensão.O equipamento utiliza um quadro de reação de pórtico desmontável e oferece várias faixas de força e opções de tamanho da amostraOs principais modelos incluem:

Primeiro grupo (aparelho de cisalhamento direto grande / cisalhamento simples)

• BTU- DDS-100: classe 100 T (1200 kN), máximo de espécime L.750×B.750×H.400 mm
• BTU- DDS-40FM: classe 40 T (400 kN), modelo Ø500×H.300 mm ou 300×300×300 mm
• BTU- DDS-35FM.: classe 20 T (200 kN), modelo 300×300×300 mm ou 200×200×200 mm

Segundo grupo (aparelho de cisalhamento direto de grande dimensão totalmente automático)

• BTU- DDS-35F.: classe 20 T (200 kN), modelo 300/150/200/100 mm
• BTU- DDS-45F: classe 40 T (400 kN), espécime 500 mm (quadrado ou redondo)

Características comuns:

• Capaz de consolidar padrão, cisalhamento padrão, cisalhamento rápido, cisalhamento recíproco, cisalhamento cíclico, cisalhamento reológico direto, cisalhamento simples, etc.
• Equipado com unidade de aquisição de dados multicanal e software de aquisição/processamento Windows.
• Velocidade de cisalhamento horizontal ajustável sem passo (0,00001 ∼10 mm/min).
• As melhorias opcionais: cisalhamento de interface, cisalhamento simples, controlo de temperatura, etc.

Normas de ensaio (internacionais)

• ASTM D3080(Teste de cisalhamento directo)
• ASTM D5321(corte direta da interface geossintética-sol)
• ASTM D6243(Resistência de cisalhamento da interface geossintética-sol)
• ASTM D3080-04(Corte direto em grande escala para solos de grãos grosseiros)
• A norma ASTM D6528(Teste de cisalhamento simples)
• ISO 17892‐10(Teste de cisalhamento directo)
• BS 1377-7(Teste de cisalhamento directo)
• EN 1997‐2(Eurocódigo 7 ¢ Parte 2)

A série cumpre os requisitos destas normas para amostras grandes, solos de grãos grosseiros, corte de interface e testes de corte simples.

Especificações

Com base nas duas capturas de ecrã, os parâmetros de cada modelo são resumidos do seguinte modo (alguns dados combinados de ambas as imagens):

> Nota: A capacidade do quadro BTU-DDS-35FM é escrita como 1200 kN, mas a carga vertical é de apenas 200 kN, provavelmente um erro de digitação; a capacidade real do quadro deve corresponder à capacidade de carga.

DEtalação

• Quadro de reação de pórtico desmontável¢ Fácil de transportar e instalar no local; adequado para espécimes grandes e cargas elevadas.
• Tamanhos múltiplos das amostras Do comprimento/diâmetro dos lados de 100 mm até 750 mm, cobrindo solos grosseiros e rochas que não podem ser testadas em células triaxiais convencionais.
• Sistema de elevação da caixa de cisalhamento- Elevador eléctrico para o modelo mais grande (100 T), elevador manual ou bloco de cadeia para os modelos médios, facilitando o manuseio de caixas de cisalhamento pesadas.
• Células de carga de alta precisãoA precisão ± 0,1% FS garante medições precisas em grandes tonelagens.
• Largo intervalo de velocidade sem passo¥ 0,00001 ¥ 10 mm/min, capaz de simular o deslizamento até ao corte rápido.
• Capacidade de corte simples¢ Alguns modelossuportar ensaios simples de cisalhamento utilizando caixas de cisalhamento de anéis de empilhamento.
• Modulos de software ricosIncluem a consolidação padrão, o cisalhamento padrão, o cisalhamento recíproco, o cisalhamento rápido, o cisalhamento cíclico, a reologia, o cisalhamento simples, etc.; os utilizadores podem combinar conforme necessário.
• Melhorar a flexibilidade¢ Atualizações de software (módulos de acoplamento) e opções de hardware (corte de interface, controlo de temperatura) disponíveis.

Aplicação

• Solos de grãos grosseiros e rochas- Determinar parâmetros de resistência ao cisalhamento para barragens altas, subgrades, depósitos de resíduos de minas e outros enchimentos de engenharia em larga escala.
• Interfaces de estrutura do solo- Estudar as características de atrito do solo de pilha, do solo de parede de retenção, do solo de tubulação, etc. (requer um módulo de cisalhamento de interface opcional).
• Produtos geossintéticos∆ Resistência à cisalhamento das interfaces entre geotêxteis, geomembranas, redes geológicas e solo.
• Ensaios simples de cisalhamentoSimulação de estados simples de tensão de cisalhamento para estudar a anisotropia do solo ou a resposta cíclica.
• Cisação recíproca e cíclica¢ Avaliar a degradação da resistência e a resistência residual sob cargas repetidas (por exemplo, terremotos, ondas).
• Comportamento reológico✓ rastejar sob carga constante.
• Ensaios de alta tonelagem¢ Força vertical de até 1200 kN, adequada para interfaces de rocha de alta resistência ou grandes pedras.

Vantagens

• Alta capacidade e grande dimensão¢ Força de até 1200 kN e amostra de 750×750×400 mm, permitindo testes directos de enchimentos de campo e evitando efeitos de escala.
• Quadro modular¢ Construção desmontável para facilitar o transporte e a instalação, adequada para um espaço de laboratório limitado ou para utilização no local.
• Alta precisão de mediçãoCelas de carga ±0,1% FS, resolução de deslocamento até 0,001 mm (1 μm).
• Ensaios de múltiplas funçõesUma máquina pode realizar cisalhamento direto, cisalhamento simples, cisalhamento recíproco, cisalhamento cíclico, reologia, etc.
• Ampla gama de velocidades- De deslizamento extremamente lento a cisalhamento rápido, cumprindo várias normas.
• Aquisição e tratamento automatizadosO software Windows recolhe automaticamente dados, exibe curvas em tempo real e calcula parâmetros de resistência.
• Expansão- opcionais de corte de interface, controlo de temperatura, módulos de acoplamento para futuras necessidades de investigação.
• Robusto e seguro¢ Estrutura de reação resistente com protecção contra sobrecarga.

O que escolher

Selecionar o modelo adequado com base nos requisitos de ensaio:

Requisito	Modelo recomendado	Razão
Especimens maiores 750×750 mm, carga muito elevada (≥ 1000 kN)	BTU-DDS-100	1200 kN força vertical/horizontal, elevador elétrico
Especimens até 500 mm, força de 400 kN	BTU-DDS-40FM ou DDS-45F	40FM suporta corte simples; 45F é corte direto apenas
Especimens até 300 mm, força de 200 kN	BTU-DDS-35FM ou DDS-35F	35FM suporta corte simples; 35F é corte direto apenas
Precisa de cisalhamento simples (anéis de empilhamento)	DDS-100 / 40FM / 35FM	Estes modelos explicitamente incluem função de cisalhamento simples
Necessidade de cisalhamento cíclico ou recíproco	Suporte a todos os modelos (módulos de software)	Confirme que o software inclui o módulo necessário
Necessidade de cisalhamento da interface (estrutura do solo)	Qualquer modelo com “modulo de cisalhamento de interface” opcional	Requer acessórios adicionais
Necessidade de controlo de temperatura (sol congelado ou alta temperatura)	Unidade de controlo de temperatura opcional /45	Verificar a gama de temperaturas com o fabricante
Orçamento limitado, modelo ≤ 300 mm, força ≤ 200 kN	BTU-DDS-35F	Bom desempenho de custo, funções completas
Investigação em grande escala, máxima flexibilidade	BTU-DDS-100	Força e tamanho máximos, mais módulos de engate opcionais

> Observação: FM em DDS-40FM / 35FM provavelmente significa Direct shear + Simple shear DDS-35F / 45F pode suportar apenas shear direto (sem shear simples).

Fluxo de processos

Exemplo:Ensaio de cisalhamento directo de grandes pedras (BTU-DDS-100, amostra 750×750×400 mm, tensão normal constante)

• Preparação da amostra
  • Preparar o material de enchimento de rocha de acordo com a gradação do campo, controlar o teor de água, compactado em camadas para a densidade alvo.
  • Tamanho da amostra: 750 × 750 × 400 mm; massa total pode ser de várias toneladas.
• Instalação de caixas de corte
  • Utilize um elevador elétrico para colocar a caixa de cisalhamento inferior na base do quadro.
  • Coloque a amostra na caixa inferior, nivelar a superfície.
  • Colocar a caixa de cisalhamento superior e fixar a placa de carga vertical.
• Instalar sensores
  • Instalar uma célula de carga vertical (1200 kN) e uma célula de carga horizontal (1200 kN).
  • Instalar sensores de deslocamento verticais (múltiples, por exemplo, um em cada canto) e sensores de deslocamento horizontais.
  • Conecte o gravador de dados ao computador.
• Aplicar tensão normal
  • Aplicar a tensão normal-alvo (por exemplo, 500 kPa, força total ≈ 0,5 MPa × 0,5625 m2 = 281 kN) através do sistema de carga vertical.
  • Iniciar o software e registar a deformação vertical (consolidação) até estabilizar.
• Definição dos parâmetros de cisalhamento
  • Seleccionar o módulo de cisalhamento padrão.
  • Estabelecer a velocidade de cisalhamento (por exemplo, 1 mm/min).
  • Defina o limite de deslocamento do cisalhamento (por exemplo, 50 mm ou 6-10% do comprimento lateral da amostra).
  • Para o cisalhamento recíproco, definir o número de ciclos e a amplitude de deslocamento.
• Começa a cortar.
  • Iniciar o sistema de carga horizontal para empurrar a caixa de cisalhamento superior (ou inferior).
  • O software registra a força de cisalhamento horizontal, deslocamento horizontal, deslocamento vertical e tempo em tempo real.
  • Gravação da curva de deslocamento por tensão de cisalhamento.
• Condição de parada
  • Parar automaticamente quando for atingido o deslocamento pré-definido ou após uma queda clara da tensão de cisalhamento.
• Desmontagem e limpeza
  • Descarregar força normal, retrair o pistão horizontal.
  • Levante a caixa de cisalhamento superior, retire a amostra, limpe a caixa de cisalhamento.
• Processamento de dados
  • O software calcula a tensão máxima de cisalhamento.
  • Para ensaios a tensões normais diferentes, traçar o envelope de Mohr-Coulomb para obter c e φ.
  • Se tiver sido efectuado corte recíproco, obter a resistência residual.
  • Gerencie o relatório do teste.

> **Para ensaios de cisalhamento simples**: utilizar uma caixa de cisalhamento de anel de empilhamento, manter o volume constante (sem cisalhamento) ou a altura constante (sem cisalhamento) durante o cisalhamento e selecionar o “módulo de cisalhamento simples” no software.

Resumo:Esta série de grandes aparelhos de cisalhamento directo/simples abrange forças de 20 T a 100 T e amostras de 100 mm a 750 mm.Cisação recíprocaÉ adequado para ensaios em larga escala de solos grosseiros, enchimento de rocha, interfaces entre estrutura do solo e geossintéticos.A selecção deve basear-se no tamanho máximo da amostraO BTU-DDS-100 é a configuração de nível superior para pesquisa de engenharia em larga escala;DDS-35F/45F são sistemas de cisalhamento direto totalmente automáticos e rentáveisA série FM fornece ainda uma capacidade de cisalhamento simples.
